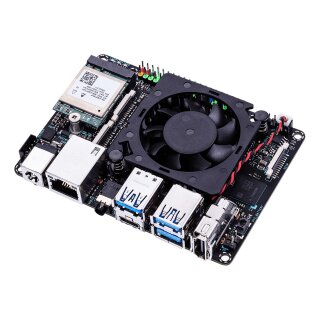

Der ASUS Tinker Edge R ist ein Single-Board-Computer (SBC), der für KI-Anwendungen entwickelt wurde. Er verfügt über einen Rockchip NPU, der als Machine Learning (ML) Beschleuniger die Verarbeitungseffizienz verbessert und den Stromverbrauch senkt, was die Erstellung von vernetzten Geräten und intelligenten Anwendungen erleichtert. Der Tinker Edge R kann mit niedrigem Stromverbrauch 3 Tera-Operationen pro Sekunde (TOPS) ausführen. Er ist für neuronale Netzwerke optimiert und kann verschiedene ML-Frameworks unterstützen sowie gängige ML-Modelle problemlos ausführen.
Die meisten SBC-Motherboards bieten nur eine Stromversorgung von 15 Watt (5V 3A), was zu Instabilität führen kann, wenn mehrere Geräte angeschlossen sind. Einige SBCs verringern aufgrund ihres Stromdesigns die Leistung der I/O-Ports. Der Tinker Edge R verfügt über ein einzigartiges Stromdesign, das mit seiner dualen Stromversorgung (DC und Pin-Header) bis zu 65 Watt liefert. Dies gewährleistet einen stabilen Betrieb und volle I/O-Leistung, selbst bei mehreren angeschlossenen Geräten. Darüber hinaus verfügt er über eine exklusive Stromschutzfunktion, die automatisch aktiviert wird, wenn es zu signifikanten Änderungen in Strom oder Spannung kommt, und schützt so das Board und alle angeschlossenen Geräte.
Der ASUS Tinker Edge R bietet eine vielseitige I/O-Schnittstelle mit einem MIPI-DSI-Anschluss für Displays und Touchscreens sowie zwei MIPI-CSI-Anschlüssen für kompatible Kameras, die Anwendungen der Computer Vision wie Tiefenmessung, intelligente Verkaufsautomaten und interaktive Werbung ermöglichen.
Entwickelt mit Blick auf Entwickler bietet er Funktionen, die das Erlebnis sowohl für Anfänger als auch für erfahrene Bastler verbessern. Der Tinker Edge R verfügt außerdem über einen HDMI-Anschluss in voller Größe, USB Type-A, USB Type-C, Gigabit LAN, Wi-Fi und Bluetooth für die Konnektivität sowie über einen mini PCI Express®-Slot für eine 4G/LTE-Erweiterungskarte.
Modellübersicht
| Spezifikationen |
Technische Daten |
| SoC |
Rockchip RK3399Pro |
| CPU |
Dual-Core ARM® Cortex®-A72 bei 1,8 GHz
Quad-Core ARM® Cortex®-A53 bei 1,4 GHz
|
| GPU |
ARM® Mali™-T860 MP4 GPU @ 800 MHz |
| NN-Prozessor |
Rockchip NPU |
| Anzeige |
1 x HDMI™ mit CEC-Hardwareunterstützung
1 x USB Type-C® (DP)
1 x 22-poliger MIPI DSI (4 Lanes)
|
| Speichergröße |
Dual-Kanal LPDDR4 4GB (SYSTEM)
LPDDR3 2GB (NPU)
|
| Speicher |
16GB eMMC
Micro SD(TF) Kartensteckplatz (Push/Pull)
|
| Konnektivität |
1 x RTL8211F-CG GbE LAN
1 x M.2 802.11 a/b/g/n/ac WLAN & Bluetooth 5.0 (2T2R)
|
| Audio |
1 x 3,5-mm-Audiobuchse (mit Mikrofon- und Plug-in-Erkennung)
1 x S/PDIF TX pin
1 x PCM/I2S pins
|
| USB |
3 x USB 3.2 Gen1 Type-A
1 x USB 3.2 Gen1 Type-C OTG
|
| Kameraschnittstelle |
1 x 22-pin MIPI CSI-2 (4 Lanes)
1 x 22-pin MIPI CSI-2/DSI (4 Lanes) *
|
| Erweiterungen |
1 x Mini PCIe-Steckplatz (volle Länge, Nano-SIM-Sockel, für 4G/LTE) |
| Interne Anschlüsse |
1 x 40-Pin-Anschluss beinhaltet:
- bis zu 28 x GPIO-Pins
- bis zu 2 x SPI-Bus
- bis zu 2 x I2C-Bus
- bis zu 2 x UART
- bis zu 3 x PWM
- bis zu 1 x PCM/I2S
- bis zu 1 x S/PDIF TX
- 2 x 5V Stromanschlüsse
- 2 x 3,3V Stromanschlüsse
- 8 x Masseanschlüsse
1 x 2-Pin Recovery-Anschluss
1 x 2-Pin Power-On-Anschluss
1 x 2-Pin Reset-Anschluss
1 x 2-Pin DC-Lüfter-Anschluss
1 x 2-Pin RTC-Batterie-Anschluss
1 x 2-Pin NPU-UART-Anschluss
|
| Stromanschluss (bis zu 65W) |
1 x 12 .. 19V DC-Stromeingang (5,5/2,5mm)
1 x 12 .. 19V 4-Pin DC-Stromeingang
|
| Betriebssystem-Unterstützung |
Debian 9 / Android 9 |
| Abmessungen |
Pico-ITX, 3,9 Zoll x 2,8 Zoll (100 x 72 mm) |
| Umgebung |
Betriebstemperatur: 0°C .. 60°C
Nicht-Betriebstemperatur: -20°C .. 70°C
|
