Beschreibung
Überblick
Arducam Pivariety ist eine Raspberry Pi-Kameralösung, die die Vorteile der Hardware-ISP-Funktionen nutzt. Pivariety-Kameramodule bieten Benutzern bessere Leistung und eine größere Auswahl an Kamera- und Objektivoptionen. Mit anderen Worten, Pivariety überwindet die Einschränkungen des offiziell unterstützten Kameratreibers und der Kameramodule (V1/V2/HQ) mit geschlossenem Quellcode.
Pivariety ermöglicht eine gut abgestimmte ISP mit Autobelichtung, automatischem Weißabgleich, automatischer Verstärkungsregelung, Objektivschattierungskorrektur usw.
Diese Pivariety AR0234 Farb-Global-Shutter-Kamera ist eine weiterentwickelte Raspberry Pi-Kamera, die Rolling-Shutter-Artefakte eliminiert, um schnell bewegende Objekte in farbscharfen Bildern aufzunehmen.
Hauptmerkmale
- 2,3MP AR0234 Global Shutter Farbsensor, maximale Bildrate bis zu 60fps.
- 90 Grad (H) weiter Blickwinkel
- Gstreamer-Unterstützung
- V4L2-Unterstützung
- Kompatibel mit allen libcamera-basierten Apps, die von der RPi Foundation gepflegt werden.
Detaillierte Eigenschaften
- Diese Kamera ist ein neues Mitglied der Arducam Pivariety-Serie, die einen AR0234 Farb-Global-Shutter verwendet und auch Hardware-ISP-Funktionen unterstützt. Das heißt, diese Pivariety kann Rolling-Shutter-Artefakte eliminieren und liefert viel bessere Ergebnisse als die offiziellen Kameras bei der Aufnahme von schnell bewegenden Objekten.
- Externe Auslösefunktion: Diese Funktion wird verwendet, um das Bild aufzunehmen und hilft bei der synchronisierten Übertragung durch Verbinden von zwei oder mehreren Kameras. In Produktionsanwendungen (wie bei der Fließbandproduktion) kann der externe Auslösemodus die Kamera mit anderen Geräten synchronisieren.
- Bild- und Videoaufnahme: Bildauflösung von 2,3MP 1920x1200; ISP-Ausgabebildformat von JPG, YUV420, RAW, DNG; ISP-Ausgabevideoformat von MJPEG, H.264 mit Bildraten 1920×1200@60fps, mit ISP@30fps; 1920×1080@60fps, mit ISP@30fps; 1280×720@120fps, mit ISP@60fps.
- Objektivspezifikation: M12-Objektivhalterung, Brennweite von 3,6mm±5%, F.NO 3.0, FOV 120°(D)/90°(H)/75°(V)
- HINWEIS: Arducam Pivariety funktioniert nur mit libcamera, unterstützt NICHT Raspistill oder Raspivid; V4L2-konform, aber es können nur RAW-Format-Bilder ohne ISP-Unterstützung erhalten werden.
Technische Daten
- Bildsensor: 2,3MP AR0234
- Auflösung: 1920Hx1200V
- Pixelgröße: 3µm(H)×3µm(V)
- Optisches Format: 1/2,6"
- Objektivspezifikation: M12-Objektivhalterung, Brennweite von 3,6mm, F/3.0, 90 Grad horizontales Sichtfeld (HFoV)
- Bildrate: 1920×1200@60fps, mit ISP@30fps; 1920×1080@60fps, mit ISP@30fps; 1280×720@120fps, mit ISP@60fps
- Sensor-Ausgabeformat: RAW10
- ISP-Ausgabeformat: Ausgabebildformat von JPG, YUV420, RAW, DNG; Ausgabevideoformat von MJPEG, H.264
- Schnittstellentyp: 2-Lane MIPI
- Kameraplatinengröße: 38mm×38mm
- Pivariety Adapterplatinengröße: 40mm×40mm

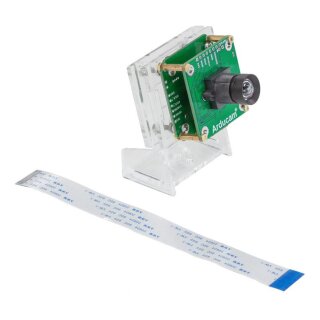

Lieferumfang
- 1 x Arducam 2,3MP AR0234 ISP Kameramodul
- 1 x 150mm 15-Pin auf 22-Pin FPC-Kabel
- 1 x Acrylgehäuse-Kit mit Montagezubehör
Dokumentation
Video
| Versandgewicht: | 0,05 Kg |
