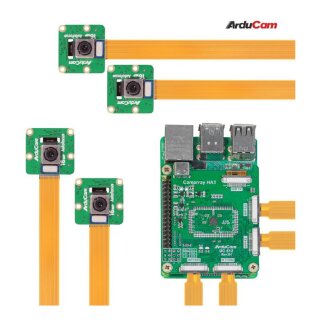

Arducam B0388 16MP Autofocus Quad-Camera Kit for Raspberry Pi

16MP Autofokus Quad-Kamera-Kit

Dieses Arducam quadraskopische Kamera-Bundle enthält vier 16MP IMX519 Autofokus-Kameras und den bahnbrechenden MIPI-Stereo-Kamera-Durchbruch von Arducam – Das Arducam Camarray HAT.

Als verbesserte Version des Arducam Synched Stereo Camera HAT erweitert das Camarray die Grenzen für Mehrfachkameras und verdoppelt die Schnittstellenfähigkeiten, um 4 synchronisierte MIPI-Kameramodule an einen einzigen MIPI CSI-2-Steckplatz auf gängigen Einplatinencomputern wie Raspberry Pi, Jetson Nano und Jetson Xavier NX anzuschließen.

Spezifikation & Vergleichstabelle

Sensor: Sony IMX519 gestapelter, rückseitig beleuchteter Sensor 16 Megapixel 1,22 µm × 1,22 µm Pixelgröße 7,103 mm Diagonale (Typ 1/2,534)

Auflösung und Bildrate: 4656x3496@10fps, 3840x2160@21fps, 1920x1080@60fps, 1280x720@120fps

Ausgabe: RAW10/8, COMP8

Objektiv: Autofokus; f/1,75; EFL: 4,28; Sichtfeld: 80°;

Fokusbereich: 10 cm ~ unendlich

IR-Sperrfilter: Integriert

Stativgewinde: 1/4"-20

Hinweis:

1. Die Vier-Kanal-Kamera verwendet die 2x2-Synthesemethode. Die Bilder der Kameras 0 und 1 sind vollständig synchronisiert, die Bilder der Kameras 2 und 3 sind vollständig synchronisiert, und die Bilder der Kameras 2/3 sind ein Bild hinter den Bildern der Kameras 0/1.
2. Die Auflösung des synthetisierten Bildes bleibt unverändert, aber die Bildrate wird halbiert.
3. Wenn eine Kamera ausfällt, kann das zusammengesetzte Bild dennoch ausgegeben werden, wobei der entsprechende Bereich der ausgefallenen Kamera schwarz ist.
4. Offizielle Befehle und ISP werden unterstützt.
5. Die Vier-Kanal-Kamera ist ein angepasstes Modell, das ein HAT zur Bereitstellung eines Takts benötigt. Sie kann nicht entfernt und direkt an den Raspberry Pi angeschlossen werden.

Lieferumfang:

• 4 × IMX519 Kameramodul
• 1 × UC-512 Camarray HAT
• 4 × 30cm 15-22pin Kamerakabel
• 1 × 7cm 15-22pin Kamerakabel
• 1 × Schraubenset

Dokumentation

Benutzerhandbuch

Camarray – Arducam 16MP IMX519 Quad-Kamera Bundle Kit
