Beschreibung

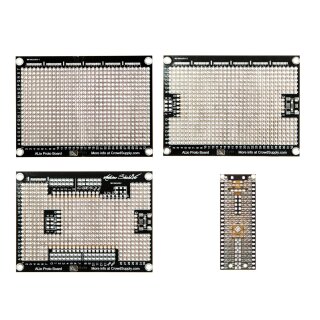

ALio Proto Board ist ein Prototyping-Board, das für elektronische Bastler entwickelt wurde, die Prototypen mit SMD- und Durchgangslochkomponenten herstellen möchten, ohne ein zusätzliches Breakout-Board zu verwenden. ALio ist mit dem herkömmlichen Proto-Board kompatibel und enthält alle Funktionen und Vorteile des herkömmlichen Proto-Boards.
Punkt-zu-Punkt-Verdrahtung ist mit ALio einfach, nur ein Tropfen Lötzinn reicht aus. Darüber hinaus können Sie mit dem Double-Layer-Bus Schaltungen so routen, als wären sie auf einer Double-Layer-Leiterplatte, sodass Sie die Verwendung von Drahtbrücken vergessen können. Dies eignet sich hervorragend für das schnelle Prototyping stapelbarer Schaltungen.
ALio ermöglicht Ihnen das freie Anbringen von SMD-Bauteilen an jeder Stelle und in jeder Richtung, sodass Sie die Verwendung eines zusätzlichen SMD-Breakout-Boards vergessen können; ALio passt auf fast alle SMD-Bauteile. ALio eignet sich hervorragend für Anfänger, da es einfach zu löten ist und es Ihnen ermöglicht, Ihr Steckbrettprojekt in ein dauerhaftes Proto-Board-Projekt umzuwandeln.
Die Embedded- und Arduino-kompatiblen Versionen bieten SPI-Breakout, da SPI das gebräuchlichste Protokoll ist und die direkte Verkabelung von SPI mit einem Mikrocontroller eine Herausforderung darstellen kann.
Da jedes Projekt Strom benötigt, bietet ALio ein 2-in-1-Micro-USB/Mini-USB-Pad, sodass das Anschließen und Anschließen Ihres Projekts einfach ist.
Spezifikationen
- Größe: L x B x H: 88,2 mm x 65,3 mm x 1 mm
- Leiterplatte: FR4 0,8 mm
- Veredelung: HASL-Lead
- Veredeltes Kupfer: 1 Oz Cu mit schwarzer Maskierung und weißem Siebdruck.
Produktmerkmale
- Passt gleichzeitig auf SMD- und PTH-Bauteile.
- Verfügt über einen Double-Layer-BUS für drahtlose Verbindungen.
- Verfügt über einen Micro-SD/SD-Karten-Breakout oder allgemeine SMD-Buchsen.
- Hat ein SPI-Breakout-Pad für einige Varianten.
- Verfügt für einige Varianten über ein 2-in-1-Micro-USB- und -Mini-USB-Pad.
- Open-Source-Design.
- Großer Prototyping-Bereich.
- Keine SOIC-Breakout-Boards mehr erforderlich, dieses Board passt auf alle ICs vom Typ SOIC, SOP und SO.
Lieferumfang
2x ALio Proto Board Basic
