CrowdSupply SPI-Adapter

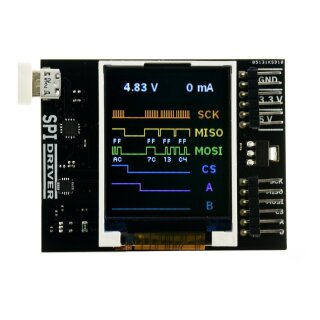

SPIDriver ist ein benutzerfreundliches Tool zur Steuerung von SPI-Geräten. Es funktioniert mit Windows, Mac und Linux und verfügt über einen integrierten Farbbildschirm, der eine Live-Logikanalysator-Anzeige des gesamten SPI-Datenverkehrs anzeigt. Es verwendet einen seriellen Standard-FTDI-USB-Chip, um mit dem PC zu kommunizieren, sodass keine speziellen Treiber installiert werden müssen. Das Board enthält 3,3- und 5-V-Versorgungen mit Spannungs- und Stromüberwachung.

Wenn Sie SPI-Geräte verwenden - LCD-Panels, Flash-Speicher, Sensoren, LEDs - wissen Sie, dass die am häufigsten gestellte Frage lautet: "Was macht es gerade?" SPIDriver zeigt Ihnen in Echtzeit, was auf dem SPI-Bus passiert, sodass Sie nicht mehr über den Busstatus raten müssen. Es wurde entwickelt, um die Kommunikation mit SPI-Hardware zu einem reibungslosen, intuitiven Prozess zu machen. Das ist gut, egal ob Sie ein Hardware-Debug-Assistent sind oder zum ersten Mal eine Klasse in SPI einführen.

Die Strom- und Spannungsüberwachung lässt Sie elektrische Probleme frühzeitig erkennen. Die mitgelieferten farbcodierten Kabel machen den Anschluss zum Kinderspiel; kein Pinout-Diagramm erforderlich. Es enthält 3,3- und 5-V-Versorgungen für Ihr Gerät sowie einen High-Side-Strommesser.

SPIDriver wird mit freier (wie in Freiheit) Software geliefert, um es zu steuern:

• eine GUI
• die Befehlszeile
• C und C++ mit einer einzigen Quelldatei
• Python 2 und 3, mit einem Modul

Wer braucht es und warum?

Wenn Sie SPI-Hardware verwenden, benötigen Sie SPIDriver. Sie können LEDs und LCD-Displays direkt ansteuern, ohne sich in die Nähe eines Mikrocontrollers begeben zu müssen. Wenn Sie einen SPI-Flash untersuchen, sichern oder klonen müssen, ist SPIDriver das ideale Tool. Es kann Standard-SPI-Flash-Chips im Schaltkreis lesen, sichern und wiederherstellen und wird vom beliebten Flashrom-Tool unterstützt. Wenn Sie mit SPI-Sensoren arbeiten, können Sie diese mit den Programmiertools, die Sie täglich verwenden, von Ihrem Desktop aus debuggen, testen und kalibrieren.

Wollen Sie ein Bild auf einem Grafikdisplay haben?

Grafikanzeigen können mühsam sein, daher kann es sich wie eine echte Errungenschaft anfühlen, sie dazu zu bringen, ein Bild anzuzeigen. SPIDriver eignet sich hervorragend zum Fahren, Testen und Bewerten verschiedener Displays. Natürlich funktioniert SPIDriver auch perfekt mit den grafischen Touchscreens der Gameduino-Serie.

Wollen Sie SPI-Flash programmieren?

SPI-Flash ist weit verbreitet, und durch die Verwendung eines Testclips erleichtert SPIDriver das Lesen und Schreiben von SPI-Flash im Schaltkreis. Befestigen Sie einfach den Clip und Sie können Flash-Inhalte direkt sichern und wiederherstellen. Die In-Circuit-Programmierung der Mikrocontroller von Atmel verwendet Standard-SPI-Pins, sodass ein kurzes Skript ausreicht, um einen Atmel-Flash zu lesen oder zu schreiben.

Lassen Sie LED-Streifen von Ihrem Desktop aus leuchten

SPI-LED-Streifen lassen sich auch einfach an SPIDriver anschließen, und die Möglichkeit, sie direkt zu steuern, macht viel mehr Spaß! Es ist schnell genug, um lange Streifen reibungslos zu animieren und POV-Effekte zu erzielen. Kurze Streifen können direkt über die kräftige integrierte 470-mA-Versorgung des SPIDriver mit Strom versorgt werden.

Funktionen

• Live-Anzeige zeigt Ihnen genau, was es die ganze Zeit tut
• kontinuierliche SPI-Übertragungen bei 500 Kbps
• USB-Netzspannungsmonitor zur Erkennung von Versorgungsproblemen bis 0,01 V
• High-Side-Strommessung des Zielgeräts bis 5 mA
• zwei zusätzliche Ausgangssignale, A und B
• dedizierte Stromausgangsleitungen. je zwei GND, 3,3 V und 5 V
• alle Signale farbcodiert, um den Jumper-Farben zu entsprechen
• Alle Signale haben 3,3 V und sind 5 V tolerant
• verwendet einen seriellen FTDI-USB-Adapter und einen EFM8-Controller in Automobilqualität von Silicon Labs
• meldet auch Betriebszeit, Temperatur und laufende CRC des gesamten Datenverkehrs
• Alle Sensoren und Signale werden über ein einfaches serielles Protokoll gesteuert
• GUI-, Befehlszeilen-, C/C++- und Python 2/3-Hostsoftware für Windows, Mac und Linux bereitgestellt

Spezifikationen

• maximaler Ausgangsstrom: bis zu 470 mA
• Signalstrom: bis zu 10 mA
• Gerätestrom: bis 25 mA
• Abmessungen: 61 mm x 49 mm x 6 mm
• Schnittstelle: USB 2.0, Micro-USB-Anschluss
