Beschreibung
Sein bestimmungsgemäßer Einsatz sind enge Schaltschränke, die eine zusätzlich niedrigere Ausgangsspannung erfordern. Die funktionale Eingangsspannung reicht von 2 V über der gewünschten Ausgangsspannung bis 48 V. Bei vorhandener Ausgangsspannung leuchtet eine grüne LED. Das Gerät ist unempfindlich gegenüber typischen Betriebsstörungen: Eingangsverpolung, Ausgangskurzschluss, Leerlauf, mäßige Eingangstransienten und mäßige Ausgangstransienten. Das Gerät bietet eine solide Stabilität der Ausgangsspannung über den gesamten Ausgangsstrombereich. Das Gerät darf bei Umgebungstemperaturen zwischen -40°C und 50°C betrieben werden.
Funktionsbeschreibung
Übersicht

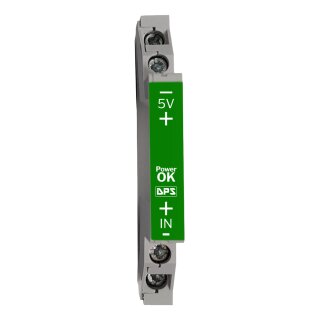

Der DCC48xx ist ein 48-V-Eingangs-5-V-/12-V-/24-V-DIN-Schienen-Abwärtswandler, der 1 A Ausgangsstrom liefert. Sein bestimmungsgemäßer Einsatz sind enge Schaltschränke, die eine zusätzliche Ausgangsspannung benötigen. Die funktionale Eingangsspannung reicht von 2 V über der gewünschten Ausgangsspannung bis 48 V. Bei vorhandener Ausgangsspannung leuchtet eine grüne LED.
Das Gerät ist widerstandsfähig gegenüber typischen Betriebsstörungen: Verpolung des Eingangs, Kurzschluss am Ausgang, offener Stromkreis, mäßige Eingangstransienten und mäßige Ausgangstransienten.
Das Gerät bietet eine solide Ausgangsstromstabilität über den gesamten Eingangsspannungsbereich. Das Gerät darf bei Umgebungstemperaturen zwischen -40°C und 50°C betrieben werden.
Schutzmaßnahmen
Die folgenden Ausgangsschutzmaßnahmen sind vorhanden:
- Eingang verpolt: Der Eingang darf mit einem Eingang von Uin,max = -48 V verpolt angeschlossen werden.
- Kurzschlussfest: Der Ausgang des Konverters kann problemlos für unbegrenzte Zeit kurzgeschlossen werden.
- Leerlauffest Der Ausgang darf unbegrenzt im Leerlauf betrieben werden.
- Eingangs-TVS-Diode Der Konverter verfügt zum Schutz über eine Eingangs-TVS-Diode.
- Ausgangs-TVS-Diode Der Konverter verfügt zum Schutz über eine Ausgangs-TVS-Diode.
Spezifikation
Die Spezifikation ist in der folgenden Tabelle aufgeführt. Wenn nicht anders angegeben, wurden folgende Parameter verwendet: Tamb=25°C.
| Min | Typ | Max | Einheit | |
| Eingang | ||||
| Eingangsspannung | Uout + 2 V | 48 | Vdc | |
| Eingangskapazität | 40 | μF | ||
| TVS Schutzdiode Ausgang | SMAJ48A | |||
| Ausgang | ||||
| Ausgangsstrom | 1 | Adc | ||
| DCC4824 | ||||
| Ausgangsspannung | 23,7 | 24 | 24,8 | Vdc |
| TVS Schutzdiode | SMAJ26A | DCC4812 | ||
| Ausgangsspannung | 11,8 | 12 | 12,6 | Vdc |
| TVS Schutzdiode | SMAJ14A | DCC4805 | ||
| Ausgangsspannung | 4,8 | 5 | 5,6 | Vdc |
| TVS Schutzdiode | SMAJ26A | |||
| Gehäuse | ||||
| Montageform | Hutschiene | |||
| Hutschienenbreite | 8 | mm | ||
| Montagehöhe | Sicherungskasten-Stil | |||
| Sicherheitsfeatures | ||||
| Verpolungsschutz | Ja | |||
| Eingangsspannung bei Verpolung max. | - 48 | Vdc | ||
| Kurzschlussschutz | Ja | |||
| Leerlaufschutz | Ja | |||
| Transientenschutz | Metalloxid-Varistor | |||
| Betriebsbedingungen | ||||
| Temperaturbereich Iout=0.3A | -40 | 50 | °C | |
| Temperaturbereich Iout=1A | -40 | 50 | °C | |
