Sein bestimmungsgemäßer Einsatz sind enge Schaltschränke, die eine zusätzlich niedrigere Ausgangsspannung erfordern. Die funktionale Eingangsspannung reicht von 2 V über der gewünschten Ausgangsspannung bis 48 V. Bei vorhandener Ausgangsspannung leuchtet eine grüne LED. Das Gerät ist unempfindlich gegenüber typischen Betriebsstörungen: Eingangsverpolung, Ausgangskurzschluss, Leerlauf, mäßige Eingangstransienten und mäßige Ausgangstransienten. Das Gerät bietet eine solide Stabilität der Ausgangsspannung über den gesamten Ausgangsstrombereich. Das Gerät darf bei Umgebungstemperaturen zwischen -40°C und 50°C betrieben werden.
Funktionsbeschreibung
Übersicht

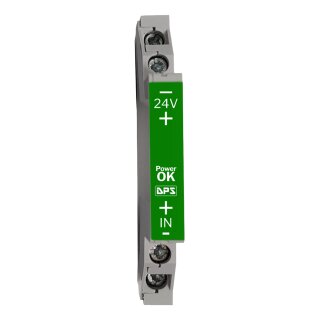

Der DCC48xx ist ein 48-V-Eingangs-5-V-/12-V-/24-V-DIN-Schienen-Abwärtswandler, der 1 A Ausgangsstrom liefert. Sein bestimmungsgemäßer Einsatz sind enge Schaltschränke, die eine zusätzliche Ausgangsspannung benötigen. Die funktionale Eingangsspannung reicht von 2 V über der gewünschten Ausgangsspannung bis 48 V. Bei vorhandener Ausgangsspannung leuchtet eine grüne LED.
Das Gerät ist widerstandsfähig gegenüber typischen Betriebsstörungen: Verpolung des Eingangs, Kurzschluss am Ausgang, offener Stromkreis, mäßige Eingangstransienten und mäßige Ausgangstransienten.
Das Gerät bietet eine solide Ausgangsstromstabilität über den gesamten Eingangsspannungsbereich. Das Gerät darf bei Umgebungstemperaturen zwischen -40°C und 50°C betrieben werden.
Schutzmaßnahmen
Die folgenden Ausgangsschutzmaßnahmen sind vorhanden:
- Eingang verpolt: Der Eingang darf mit einem Eingang von Uin,max = -48 V verpolt angeschlossen werden.
- Kurzschlussfest: Der Ausgang des Konverters kann problemlos für unbegrenzte Zeit kurzgeschlossen werden.
- Leerlauffest Der Ausgang darf unbegrenzt im Leerlauf betrieben werden.
- Eingangs-TVS-Diode Der Konverter verfügt zum Schutz über eine Eingangs-TVS-Diode.
- Ausgangs-TVS-Diode Der Konverter verfügt zum Schutz über eine Ausgangs-TVS-Diode.
Spezifikation
Die Spezifikation ist in der folgenden Tabelle aufgeführt. Wenn nicht anders angegeben, wurden folgende Parameter verwendet: Tamb=25°C.
|
Min |
Typ |
Max |
Einheit |
| Eingang |
| Eingangsspannung |
Uout + 2 V |
|
48 |
Vdc
|
| Eingangskapazität |
|
40 |
|
μF |
| TVS Schutzdiode Ausgang |
SMAJ48A |
|
| Ausgang |
| Ausgangsstrom |
1 |
|
|
Adc
|
| DCC4824 |
| Ausgangsspannung |
23,7 |
24 |
24,8 |
Vdc
|
| TVS Schutzdiode |
SMAJ26A |
|
DCC4812 |
| Ausgangsspannung |
11,8 |
12 |
12,6 |
Vdc
|
| TVS Schutzdiode |
SMAJ14A |
|
DCC4805 |
| Ausgangsspannung |
4,8 |
5 |
5,6 |
Vdc
|
| TVS Schutzdiode |
SMAJ26A |
|
| Gehäuse |
| Montageform |
Hutschiene |
|
| Hutschienenbreite |
8 |
mm |
| Montagehöhe |
Sicherungskasten-Stil |
|
| Sicherheitsfeatures |
| Verpolungsschutz |
Ja |
|
| Eingangsspannung bei Verpolung max. |
|
|
- 48 |
Vdc
|
| Kurzschlussschutz |
Ja |
|
| Leerlaufschutz |
Ja |
|
| Transientenschutz |
Metalloxid-Varistor |
|
| Betriebsbedingungen |
| Temperaturbereich Iout=0.3A |
-40 |
|
50 |
°C |
| Temperaturbereich Iout=1A |
-40 |
|
50 |
°C |
