Was ist das Digital Discovery?

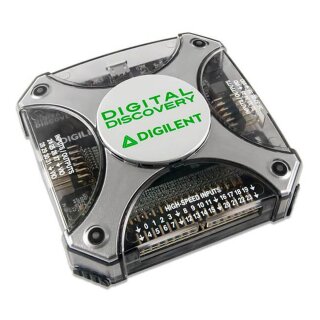

Das Digilent Digital Discovery™ ist ein kombinierter Logik-Analysator, Protokoll-Analysator und Pattern-Generator, der als ultimativer Embedded-Entwicklungsbegleiter konzipiert wurde und mit einer Vielzahl von digitalen Systemen kompatibel ist.
Digital Discovery wurde entwickelt, um Kanäle, Geschwindigkeit und Portabilität zu optimieren.
Ein kleiner Formfaktor erleichtert die Aufbewahrung und bietet eine ganze Reihe fortschrittlicher Funktionen, mit denen Sie digitale Signale für die meisten Embedded-Projekte debuggen, visualisieren und simulieren können.
Digitale Signale treffen auf Flexibilität
Digitale Signale sind in der Welt der Technik weit verbreitet und machen die bequeme Interpretation und Erzeugung digitaler Signale zu einem wichtigen Bestandteil des Benchtops des Ingenieurs.
Traditionelle Logikanalysatoren sind in der Regel für ein bestimmtes System mit festgelegten Spezifikationen konzipiert. Der Digital Discovery wurde als der flexibelste Logikanalysator auf dem Markt entwickelt, der auf Knopfdruck neu konfiguriert werden kann.
Testen Sie ein Design mit allen 32 Kanälen bei 3,3 V und wechseln Sie dann zu einem anderen Design, das die maximale Abtastrate von 800 MS/s und jeden anderen Logikpegel zwischen 1,2 V und 3,3 V erfordert, alles mit demselben Gerät.
Digitale Ein- und Ausgänge können mit einfachen Drahttastern oder Breadboard-Drähten an eine Schaltung angeschlossen werden; alternativ können der Digital Discovery High Speed Adapter und impedanzangepasste Tastköpfe verwendet werden, um die Signalintegrität bei Signalen mit höherer Geschwindigkeit zu gewährleisten.
Das Digital Discovery ist für jeden konzipiert, der mit der Entwicklung von Embedded-Systemen beginnt. Die Funktionen und Spezifikationen wurden bewusst so gewählt, dass ein kleiner und tragbarer Formfaktor beibehalten wird, der dem Einsatz in einer Vielzahl von Umgebungen standhält und von unserer kostenlosen Software WaveForms unterstützt wird.
Funktionen
- Digitaler Logikanalysator mit 32 Kanälen (1,2 bis 3,3 V CMOS, 8 Kanäle bei 800 MS/s*, 16 Kanäle bei 400 MS/s* und 32 Kanäle bei 200 MS/s)
- 11 eingebaute Interpreter, benutzerdefinierte Interpreter über Skripting verfügbar
- Protokollanalysator mit digitalen Busanalysatoren (SPI, I²C, UART, CAN, AVR)
- 16-Kanal-Mustergenerator (1,2…3,3 V CMOS, 100 MS/s)
- Virtuelle Digital-E/A mit 16 Kanälen, einschließlich Tasten, Schaltern und LEDs - perfekt für Anwendungen zum Logiktraining
- Programmierbare 4-Kanal-Stromversorgung von 1,2…3,3 V /100 mA. Dieselbe Spannung versorgt die Eingangspuffer des Logikanalysators und die Eingangs-/Ausgangspuffer des Mustergenerators, um die Logikpegelkompatibilität mit der zu testenden Schaltung aufrechtzuerhalten.
- Alle Ein- und Ausgänge programmierbar
- Auswählbare digitale IO-Pulls
- Wählbarer Antrieb, Slew, Pull und Frequenz
- Logikpegel wählbar zwischen 1,2 V und 3,3 V
*Hinweis: Um die Signalintegrität bei Geschwindigkeiten von 200 MS/s und höher zu gewährleisten, müssen der Hochgeschwindigkeitsadapter und Logiksonden verwendet werden.
