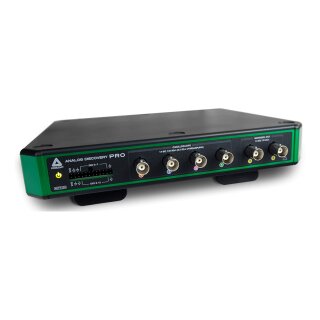

Digilent Oszilloskop ADP3450

Die Geräte der Analog Discovery Pro 3000-Serie bieten den Nutzen professioneller Tischgeräte mit der Flexibilität eines tragbaren Instruments. Bei der unzähligen Auswahl an Test- und Messgeräten kann es eine entmutigende Aufgabe sein, Ihr Tischgerät zu erweitern, vor allem wenn Sie wissen wollen, welche Funktionen in Ihrem neuen Gerät enthalten sind und wofür Sie extra bezahlen müssen. Beim ADP3450 ist jede aufgeführte Funktion inbegriffen, was es zu einer Investition macht, die lange hält - zu einem Preis ohne Überraschungen.

Hohe Auflösung trifft auf gemischte Signale

Der ADP3450 und der ADP3250 sind die ersten Geräte der Analog Discovery Pro-Reihe. Sie übernehmen die analogen und digitalen Instrumente des international beliebten Analog Discovery und erweitern die wichtigsten Funktionen, um den wachsenden Bedarf an professionellen Elektronikprüfständen für den Heimgebrauch zu decken. Das Herzstück jedes Geräts ist ein hochauflösendes Vier- oder Zweikanal-Oszilloskop, das eine Auflösung von 14 Bit bei bis zu 0,5 GS/s bietet. Um den Anforderungen einer zunehmend digitalen Welt gerecht zu werden, machen 16 dedizierte Digitalkanäle das Analog Discovery Pro zu einem echten Mixed-Signal-Oszilloskop. Mit dem mitgelieferten digitalen Netzteil, den digitalen Ausgängen, dem Zweikanal-Arbiträrsignalgenerator und zwei dedizierten externen Triggern verfügt das Analog Discovery Pro über 12 Instrumente, die für die Analyse von Mixed-Signal-Systemen mit unserer kostenlosen Software WaveForms bereit sind.

Einführung in den Linux-Modus

Ob zu Hause oder im Labor, Ingenieure müssen immer komplexere Systeme entwickeln und validieren und die Entwicklungszeiten verkürzen. Der Einsatz flexibler Testgeräte, die Forschung, Validierung und Tests ermöglichen, ist eine der Möglichkeiten, diesen Prozess zu beschleunigen. Zusätzlich zu den 12 integrierten Instrumenten, die durch WaveForms ermöglicht werden, führt das Analog Discovery Pro den Linux-Modus ein. Linux Mode bietet ein Terminal-basiertes Betriebssystem auf dem Gerät, das in Kombination mit dem WaveForms SDK einen flexiblen Ausgangspunkt für alle Arten von kundenspezifischen Tests und Anwendungen darstellt. Eingebettet in das Gerät selbst oder über WaveForms können Ingenieure und Mess-Enthusiasten gleichermaßen die Vorteile des Daten-Streamings über Ethernet und des geräteinternen Speichers zur Erfassung von Puffern mit Millionen von Samples nutzen.

Erweiterte Triggermodi

Ob im Linux-Modus mit WaveForms SDK oder im Standard-Modus mit WaveForms, das Analog Discovery Pro bietet eine Vielzahl von erweiterten Triggeroptionen. Instrumente innerhalb von WaveForms können beispielsweise übergreifend getriggert werden, so dass eine Oszilloskopaufnahme auf der Grundlage eines empfangenen und dekodierten digitalen Protokolls aktiviert wird. Und externe Signale können Ereignisse über die beiden dedizierten externen Trigger-Eingänge auf der Rückseite des Geräts auslösen. WaveForms bietet diese Funktionen, die in den Geräten selbst konfiguriert werden können, oder für mehr Kontrolle oder Automatisierung in einer der verfügbaren Scripting-Schnittstellen.

Lieferumfang

ADP3450:

• 1x ADP3450
• 1x USB A zu B Kabel
• 1x 19V 3,4 A Netzteil
• 1x US-IEC-Kabel
• 1x EU-IEC-Kabel
• 1x 2x12 MTE-Kabel

ADP3450 mit BNC-Tastköpfen:

• 1x ADP3450
• 1x USB A zu B Kabel
• 1x 19V 3,4 A Netzteil
• 1x US-IEC-Kabel
• 1x EU-IEC-Kabel
• 1x 2x12 MTE-Kabel
• 4x BNC zu Miniatur-Klemmprüfspitzen Kabel
• 4x P2150-Oszilloskop-Tastköpfe

ADP3250:

• 1x ADP3250
• 1x USB A zu B Kabel
• 1x 19V 3,4 A Netzteil
• 1x US-IEC-Kabel
• 1x EU-IEC-Kabel
• 1x 2x12 MTE-Kabel

ADP3250 mit BNC-Tastköpfen:

• 1x ADP3250
• 1x USB A zu B Kabel
• 1x 19V 3,4 A Netzteil
• 1x US-IEC-Kabel
• 1x EU-IEC-Kabel
• 1x 2x12 MTE-Kabel
• 4x BNC zu Miniatur-Klemmprüfspitzen Kabel
• 2x P2150 Oszilloskop-Tastköpfe
