Beschreibung
Übersicht

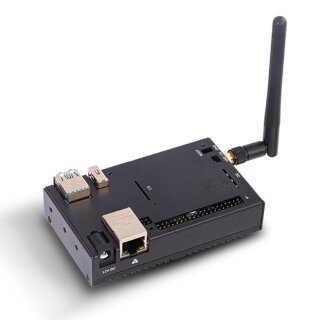

Das System kann je nach Anwendung mit 1GB/2GB/4GB/8GB RAM und 8GB/16GB/32GB eMMC, 2.4/5.8G Dual-Band WiFi und Bluetooth (optional) konfiguriert werden und unterstützt externe Antennen.
Für Anwendungsszenarien, die eine große Datenspeicherkapazität erfordern, kann der Benutzer eMMC verwenden, um das Betriebssystem zu installieren und die Anwendungsdaten zu speichern, gleichzeitig kann der Benutzer eine SD-Karte verwenden, um große Benutzerdaten zu speichern, im Vergleich zum eingebauten eMMC-Speicher kann die SD-Karte eine größere Kapazität bieten und ihre Kosten sind effektiver.
CM4 Nano bietet einen Alarmsummer, eine batteriebetriebene Echtzeituhr, unterstützt einen Gigabit Ethernet Port mit POE-Funktion, der mit dem offiziellen Raspberry Pi PoE HAT kompatibel ist.
Die CSI- und DSI-Schnittstellen von CM4 Nano sind vollständig kompatibel mit dem Raspberry Pi4 Model B. CSI unterstützt die offiziellen 8M- und 12M-Pixel-HQ-Kameras des Raspberry Pi, und die DSI-Schnittstelle unterstützt das offizielle 7"-Touch-Display des Raspberry Pi. Die Standard HDMI Schnittstelle kann 4K HD Video ausgeben.
CM4 Nano bietet 2 Kanäle USB3.0 und 1 KanalUSB2.0 Schnittstellen, und die USB2.0 Schnittstelle kann verwendet werden, um das Systemimage zu aktualisieren.
CM4 Nano bietet sehr starke Erweiterungsmöglichkeiten, unterstützt eine standardmäßige Raspberry Pi 40-pin Erweiterungsschnittstelle, und Benutzer können mechanisch einfach eine Hochgeschwindigkeitsausrüstung durch die on board USB3.0 Typ C Schnittstelle erweitern.
Das System unterstützt 8V~18V DC Stromeingang, die 40PIN Buchse bietet 5V bei 2A und 3.3V bei 1.5A Ausgangsleistung und unterstützt High-Power Erweiterungsmodule.
Die Abmessungen des CM4 Nano PCB sind mit 95x58mm etwas größer als die des Pi4 Model B. Die Anschlüsse kommen an der Vorder- und Rückseite heraus, ein 103mmx62mmx5mm großer Kühlkörper sorgt für eine hervorragende Kühlleistung für CPU, Funkmodul und PMU, das gesamte System kann auch in einer Umgebung mit hohen Temperaturen zuverlässig arbeiten.
Basierend auf unseren realen Tests im Labor, CM4 Nano kann zuverlässig bei einer Umgebungstemperatur von -25~60°C arbeiten.
Vier M2,5-Schraubenlöcher sind auf der Unterseite des CM4 Nano reserviert, so dass der Benutzer den CM4 Nano bequem auf anderen Geräten installieren kann.
CM4 Nano unterstützt auch die Montage auf DIN-SchienenSpezifikationen
| Kategorie | Feature |
| Prozessor |
Broadcom BCM2711 Quad-Core Cortex-A72 (ARM v8) 64-Bit-SoC bei 1,5 GHz H.265 (HEVC) (bis zu 4Kp60-Decodierung), H.264 (bis zu 1080p60-Decodierung, 1080p30-Codierung) OpenGL ES 3.1, Vulkan 1.0 |
| RAM | 1 GB / 2 GB / 4 GB / 8 GB LPDDR4-3200-SDRAM |
| Speicherung |
Onboard 8 GB / 16 GB / 32 GB eMMC für Systemstart 1x microSD-Karte zur Datenspeicherung, kann gleichzeitig mit eMMC zusammenarbeiten |
| Anzeigen |
1x Standard-HDMI-Ausgang (Typ A) 1x FPC-HDMI-Touch-Display 1x FPC-DSI-Touch-Display |
| Kabelgebundene Schnittstelle |
1x Gigabit Ethernet (10/100/1000M), PoE-Unterstützung (mit Raspberry Pi PoE HAT) 2x USB 3.0 Typ-A 1x USB 2.0 Typ-A 1x USB 3.0 Typ-C (im Gehäuse) |
| Drahtlos | Optional 2,4 GHz, 5,0 GHz IEEE 802.11 b/g/n/ac Wireless und Bluetooth 5.0, BLE mit externer Antenne |
| Industrielle Schnittstelle |
1x RTC mit CR2232-Backup 1x Summer |
| Erweiterungsschnittstelle |
1x Standard Raspberry Pi 40-PIN GPIO 1 x 5 V @ 1 A DC-Ausgang, 2-poliger WTB-Anschluss, könnte das offizielle 7-Zoll-Touch-Display des Raspberry Pi versorgen 1x System-Reset, 3-poliger DIP-Anschluss 1x Boot-Konfiguration, 2-poliger DIP-Anschluss |
| Einschalten |
8 ~ 18 V DC DC-Buchse oder Anschlussblock optional |
| Indikator |
1x Betriebsanzeige mit roter LED 1x Statusanzeige mit grüner LED |
| Betriebstemperatur | -25 ~ 60 °C |
| Betriebsfeuchtigkeit | 10% - 60% |
| Fall | Metallgehäuse mit einem ganzseitigen Kühlkörper aus Aluminiumlegierung, 1 Antennenlöchern |
| Dimension | 103 (L) x 62 (B) x 22 (H) mm |
| Montageoptionen |
DIN-Halterung Wandhalterung |
| Betriebssystem |
Vorinstalliert mit 32-Bit-Raspberry-Pi-Betriebssystem mit Desktop in eMMC Kompatibel mit Origin Raspberry Pi OS, unterstützt 32-Bit- und 64-Bit-Betriebssysteme, unterstützt Lite- und Desktop-Versionen Unterstützung von BSP-Online-Installation/-Upgrade mit dem APT-Tool |
Bestellinformationen
| ED | CM4NANO | 10 | 0 | 2 | 32 | C |
|---|---|---|---|---|---|---|
| EDATEC | CM4 Nano | 10 = V1.0-Version |
0 = Ohne WLAN & BT 1 = Mit WLAN & BT |
1 = 1 GB DDR 2 = 2 GB DDR 4 = 4 GB DDR 8 = 8 GB DDR |
08 = 8 GB eMMC-Flash 16 = 16 GB eMMC-Flash 32 = 32 GB eMMC-Flash |
Leer = Kein Gehäuse C = Mit Gehäuse |
Beispiel
| Teilenummer: | ED-CM4NANO10-1208-C |
| Konfiguration: | CM4 NANO-Computer V1.0-Version |
| 1 Stück Raspberry Pi-zertifizierte WLAN-/Bluetooth-Antenne | |
| 2 GB DDR und 8 GB eMMC, WLAN & Bluetooth | |
| Montiert in einem Metallgehäuse |
