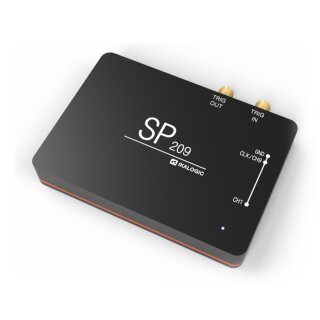

IkaLogic SP209 USB Logik-Analysator mit 9 Kanälen

IkaLogic SP209 USB Logik-Analysator mit 9 Kanälen

Artnr.: 107021
Hersteller: IkaLogic

Logik-Analyzer und Protokoll-Dekoder, USB 2.0 Schnittstelle, 9 Kanäle, bis zu 200 MS/s, 2 GBit Speichertiefe, Trigger In/Out

Variante: 498 €Standard (SP209)

617 €Industrial (SP209i)

498,00 €

inkl. 19% MwSt.

(418,49 € exkl. MwSt.)

ab Lager lieferbar (knapper Bestand)

Bitte gewünschtes Modell auswählen.

Die SP209-Serie von Logikanalysatoren und Protokolldekodern bietet eine detaillierte Analyse von Logiksignalen und Protokollen mit einer Zeitauflösung von 200 MHz (5 ns). Sie arbeiten mit 9 Kanälen und ermöglichen die Erfassung von 8-Bit-Parallel-Daten zusammen mit einem Takt- oder Strobesignal.

Die SP-Serie umfasst zwei Geräte: SP209 und SP209i. Beide Geräte bieten 9 Logikeingänge. Allerdings integriert der SP209i auch industrielle Empfänger für CAN-, LIN-, RS232- und RS485-Busse.

Häufige Anwendungen

Die Logikanalysatoren der SP-Serie sind ideal für anspruchsvolle Anwendungen, die die Erfassung von Logiksignalen mit maximaler Zeitauflösung auf allen 9 Kanälen erfordern. Sie eignen sich hervorragend für:

Debugging von eingebetteten Systemen
Forschung und Lehre
Analyse serieller Protokolle wie I2C, SPI, UART und 1-Wire (keine vollständige Liste)
Analyse industrieller Busse, einschließlich RS232, RS485, CAN und LIN
Diagnose von ADCs

Modellübersicht

Erweiterte Spezifikationen

Betriebsbedingungen
Temperatur		10°C bis 40°C
Relative Luftfeuchtigkeit		<80% nicht kondensierend
Höhe		<200 m

Zeitmessung und Messungen
Abtastrate (MAX.)		200 MSPS
Externe Taktfrequenz (Max. Rate im Zustandmodus)		50 MHz
Digitale Bandbreite der Logikeingänge		50 MHz
Eingebaute Speicher		2 Gb (DDR-3-Speicher zur Zwischenspeicherung der Abtastdaten vor dem Streaming zum Host-Computer)
Trigger-Ausgang		Ja, über SMA-Anschluss
Externer Trigger-Eingang		Ja, über SMA-Anschluss
Logikeingänge
Anzahl der Kanäle		9
Eingangsimpedanz		200 KΩ \|\| 8 pF
Schwellenwert-Schaltungen		3
Einstellbare Logikpegel (für jeden Schwellenwert)		1,8, 2,5, 3,3, 5V
Maximale Spannung an den digitalen Eingängen (kontinuierlich oder transient)		≤ 25 V
Stromversorgung
Eingangsleistungsanschluss		Micro USB Buchse
Eingangsstrom		500 mA
Eingangsspannung		5 V ≤ 0,25 V
Kommunikationsschnittstelle		USB 2.0 High Speed

Versandgewicht:	0,50 kg
