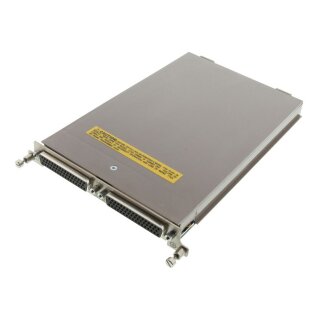

Keithley 7703 32-Kanal High-Speed Multiplexer-Karte
Beschreibung
Das 7703 ist ein Einsteckmodul mit Multiplexer-Funktionen. Es bietet entweder 32 Kanäle mit 2-poliger Schaltung oder 16 Kanäle mit 4-poliger Schaltung, die als zwei separate Multiplexer-Bänke konfiguriert werden können. Dieses Modul verwendet schnelle, nicht-verriegelnde Reed-Relais, die für 300 Volt und 500mA mit einer Leistung von 10VA ausgelegt sind. Zur Vereinfachung werden die Relaiszustände im integrierten Speicher des Moduls gespeichert. Mit diesen Spezifikationen ist das 7703 besonders gut für Temperaturmessanwendungen mit RTDs und Thermistoren geeignet.
Hauptmerkmale
- Ausgestattet mit 32 Mehrzweck-Messkanälen
- Schnelles Relais-Schalten mit Schaltzeiten unter einer Millisekunde für effizientes Scannen
- Flexible Konfiguration, die sowohl Zwei-Draht- als auch Vier-Draht-Messtechniken unterstützt
- Verfügt über zwei 50-polige weibliche D-Sub-Anschlüsse, die sichere Verbindungen ermöglichen und einen schnellen Auf- und Abbau erleichtern
Modellübersicht
| Fähigkeiten | Kanäle 1-32: Multiplexen eines von 32 2-poligen oder eines von 16 4-poligen Signalen in das digitale Multimeter (DMM) |
|---|---|
| Maximaler Signalpegel | Kanäle (1–32): 300V DC oder eff., 0,5A geschaltet, 10W maximal |
| Kontaktlebensdauer (typ) | >5×104 Operationen bei max. Signalpegel >108 Operationen bei Kaltschaltung |
|---|---|
| Kontaktwiderstand | <1Ω am Ende der Kontaktlebensdauer |
| Kontaktpotential | <±3µV typisch pro Kontakt, 6µV max <±3µV typisch pro Kontaktpaar, 6µV max |
| Offsetstrom | <100pA |
| Anschlusstyp | 50-poliger D-Sub ×2 |
| Relais-Ansteuerstrom | 20mA pro Kanal |
| Isolation zwischen beliebigen zwei Anschlüssen | >109 Ω, <200pF |
| Isolation zwischen beliebigem Anschluss und Erde | >109 Ω, <400pF |
| Übersprechen (1 MHz, 50Ω Last) | <–40dB |
| Einfügungsdämpfung (50Ω Quelle, 50Ω Last) | <0,35dB unter 1MHz <3dB unter 2MHz |
| Gleichtaktspannung | 300V zwischen beliebigem Anschluss und Chassis |
