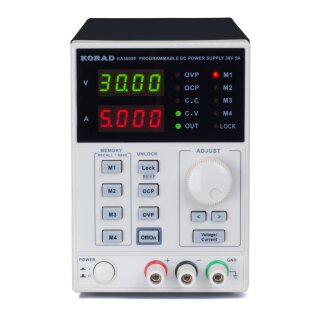

KORAD präsentiert die KA-Serie, eine Reihe von digital gesteuerten und programmierbaren geregelten Gleichstromnetzteilen mit industriellem Leistungsniveau. Diese Netzteile zeichnen sich durch umfassende digitale Steuerung, Encoder-gesteuerte Spannungs- und Stromregelung sowie schnelle Abrufmöglichkeiten aus. Sie können auf Überspannungs- und Überstromschutz eingestellt werden und verfügen über einen intelligenten temperaturgesteuerten Lüfter. Vor allem gewährleisten die sorgfältige Schaltungskonstruktion und die ordentliche interne Bauweise die Stabilität und Zuverlässigkeit der Maschine. Das Produktsortiment umfasst kompakte und tragbare einzelne Gleichstromnetzteile sowie doppelte Gleichstromnetzteile mit einem Spannungsbereich von 30V bis 100V und einem Strombereich von 2A bis 10A.
| Modelle |
KA3005P |
KA3010P |
KA6005P |
| Spannungsbereich |
0 - 30 V |
0 - 30 V |
0 - 60 V |
| Strom Bereich |
0 - 5 A |
0 - 10 A |
0 - 5 A |
| Laderegelung |
≤ 0,01 % + 2 mV |
≤ 0,01 % + 3 mV |
≤ 0,01 % + 2 mV |
| Laderegelung |
≤ 0,1 % + 10 mA |
≤ 0,1 % + 20 mA |
≤ 0,1 % + 10 mA |
| Leitungsregelung |
≤ 0,01 % + 3 mV |
≤ 0,01 % + 3 mV |
≤ 0,01 % + 3 mV |
| Leitungsregelung |
≤ 0,1 % + 3 mA |
≤ 0,1 % + 3 mA |
≤ 0,1 % + 3 mA |
| Setup-Auflösung |
10 mV |
10 mV |
10 mV |
| Setup-Auflösung |
1 mA |
1 mA |
1 mA |
| Setup-Genauigkeit (25 °C ± 5 °C) |
≤ 0,5 % + 20 mV |
≤ 0,5 % + 20 mV |
≤ 0,5 % + 30 mV |
| Setup-Genauigkeit (25 °C ± 5 °C) |
≤ 0,5 % + 10 mA |
≤ 0,5 % + 20 mA |
≤ 0,5 % + 5 mA |
| Ripple (20 - 20 M) |
≤ 2mVrms |
≤ 2mVrms |
≤ 1mVrms |
| Ripple (20 - 20 M) |
≤ 3mArms |
≤ 5mArms |
≤ 3mArms |
| Temp. Koeffizient |
≤ 150 ppm |
≤ 150 ppm |
≤ 150 ppm |
| Rückleseauflösung |
10 mV |
10 mV |
10 mV |
Rückleseauflösung |
1 mA |
1 mA |
1 mA |
| Rücklesetemp. Koeffizient |
≤ 150 ppm |
≤ 150 ppm |
≤ 150 ppm |
| Reaktionszeit |
≤ 100 mS |
≤ 100 mS |
≤ 100 mS |
Variationen & Editionen
| Varianten |
| Variante |
P |
P+ |
| Programmierbar |
Ja |
| Schnittstellen |
USB/RS232 |
| Edition |
| Gehäusefarbe vorne/Gehäuse |
Grau/Grau |
Grau/Schwarz |
| Display: |
einfarbige LED-Display (rot) |
zweifarbige LED-Display (grün/rot) |
| Terminals |
| Terminal |
Schraubklemmen |
Schraubklemmen oder Sicherheitsbuchsen |
|
Beispiel
KA3005P+(Sa):
- Programmierbares Labornetzteil mit USB/RS232-Anschlüssen, 230V AC
- Gehäusefarbe (vorne/Gehäuse): Grau/Schwarz und ein zweifarbiges LED-Display (Grün/Rot)
- Sicherheitsbuchsen
Datenblatt (EN)
