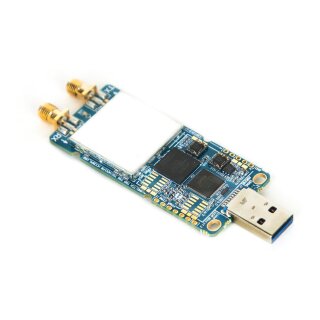

Lime Microsystems LimeSDR Mini Vollduplex-USB-Stick-Radio für Femtozellen

Artnr.: LM1-200000-P
Hersteller:

Die LimeSDR Mini-Entwicklungsplatine ist eine Hardwareplattform für die Entwicklung und Versuchsbauten von leistungsstarken und logikintensiven Digital- und HF-Designs, die das MAX 10 FPGA von Altera und den HF-Transceiver LMS7002M von Lime Microsystems verwenden.

Variante: 199 €LimeSDR Mini ausverkauft

389 €LimeSDR Mini mit Aluminum Kit ausverkauft

199,00 €

inkl. 19% MwSt.

(167,23 € exkl. MwSt.)

ausverkauft

Bitte gewünschtes Modell auswählen.

LimeSDR vs LimeSDR Mini

LimeSDR und LimeSDR Mini sind Teil derselben Familie softwaredefinierter Funkgeräte. Das eine ersetzt nicht das andere. Vielmehr ergänzen sie sich. Einfach ausgedrückt ist der LimeSDR Mini eine kleinere, kostengünstigere Version des ursprünglichen LimeSDR. Es hat jedoch immer noch einiges zu bieten - im Kern verwendet der LimeSDR Mini den gleichen LMS7002M-Funktransceiver wie sein großer Bruder. Der Mini hat zwei statt vier Kanäle und auf vielfachen Wunsch SMA-Anschlüsse statt Mikro-U.FL-Anschlüsse. Wir haben bereits Tausende von LimeSDR-Boards ausgeliefert und sie sind jetzt ab Lager erhältlich. Der LimeSDR Mini basiert auf der Lieferkette, den Entwicklungstools und der Community von LimeSDR, sodass softwaredefiniertes Radio leichter denn je zugänglich ist.

Merkmale & Spezifikationen

RF transceiver: Lime Microsystems LMS7002M
FPGA: Intel Altera MAX 10 (10M16SAU169C8G)
- 169-pin FBGA package
- 16 K Les
- 549 KB M9K Speicher
- 2368 KB Benutzer Flash Speicher
- 4 x Fraktional Phasenregelschleife (PLLs)
- 45 x 18x18-bit Verstärker
- 130 x Mehrzweck Ein- und Ausgänge (GPIO)
- Einzelversorgungsspannung
- Flash Feature
- FPGA Konfiguration über JTAG
EEPROM Speicher: 2 x 128 KB für RF Transciever, MCU Firmware und Daten
Flash Speicher: 1 x 4 MB Flash-Speicher für Daten
Benutzer Ein- und Ausgabe:
- 2 x zweifarbig (rot + grün) LED
- 8 x FPGA GPIO Stiftleisten (3,3 V)
Anschlussmöglichkeiten:
- USB 3.0 Type-A (FTDI FT601 controller)
- 2 x koaxial RF (SMA) Anschlüsse (jeder kann zwischen hohen und niedrigen Frequenzbändern umgeschaltet werden)
- U.FL Anschluss für externe Taktquelle
- FPGA GPIO Headers
- FPGA JTAG Anschluss
Takterzeugung:
- 30,72 MHz integriertem VCTCXO
- VCTCXO kann mittels integriertem DAC abgestimmt werden
- Externer Takteingang über U.FL Anschluss
Maße: 69 mm x 31,4 mm
Gewicht: 20 g

Lieferumfang

LimeSDR Mini:

1x LimeSDR Mini

LimeSDR Mini mit Aluminium-Kit:

1x LimeSDR Mini
1x Aluminium-Kit
2x TG.09 4G/3G/2G Mobilfunkscharnier-SMA(M)-Monopolantenne
