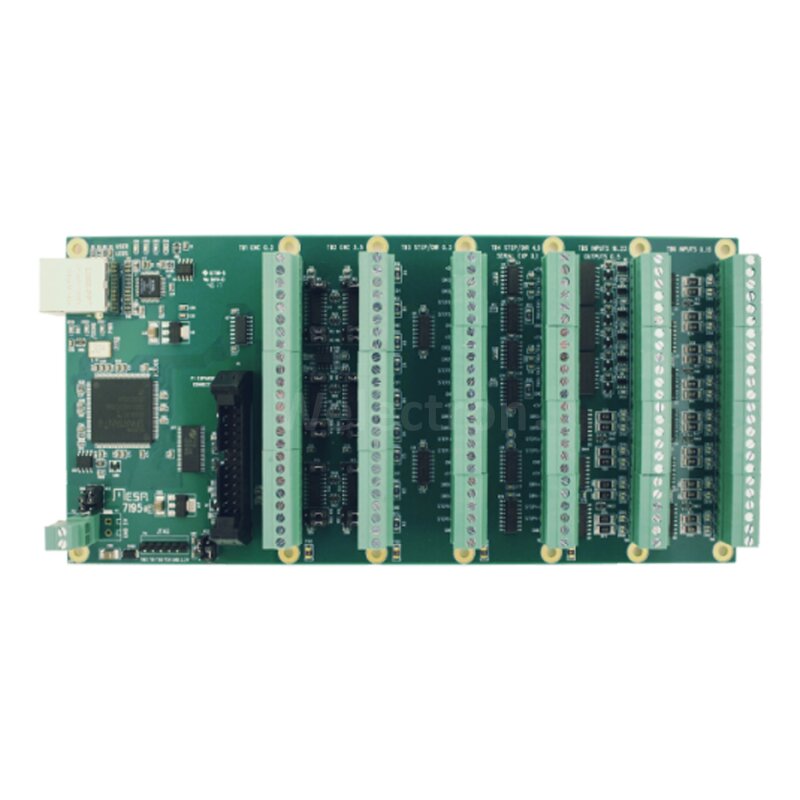

Die 7i95 ist eine über Ethernet angeschlossene Bewegungssteuerungsschnittstelle, die für die Steuerung von bis zu 6 Achsen STEP/DIR Schrittmotor- oder Servomotorantrieben ausgelegt ist und Encoder-Feedback für jede Achse enthält. Schrittraten bis zu 10 MHz werden unterstützt. Die 7i95 verfügt außerdem über 24 isolierte Eingänge plus 6 isolierte Ausgänge für allgemeine E/A-Anwendungen. 6 Hochgeschwindigkeits-Encoder-Schnittstellen sind mit Achs-Feedback und für spindelsynchronisierte Bewegung ausgestattet.
Alle Schritt- und Richtungsausgänge sind gepufferte 5V-Signale, die 24 mA treiben können. Alle Ausgänge unterstützen den Differenzmodus, um die Störanfälligkeit zu reduzieren. Die Encoder können mit TTL- oder Differenzeingang verwendet werden.
Alles Schritt- und Richtungsausgänge sind gepuffert.
24 isolierte Eingänge sind für allgemeine Steuerungszwecke vorgesehen, einschließlich Endschalter- und Steuertafeleingänge. Die Eingänge arbeiten mit 3V bis 36V DC und können eine positive oder negative gemeinsame Masse für Quellen- oder Senken-Eingangsanwendungen haben. 8 Eingänge können zur Unterstützung von bis zu 4 Quadratur-MPGs verwendet werden. Sechs isolierte 36V/2A-Ausgänge erlauben Sink, Source und Sink/Source Betrieb.
Zwei RS-422/RS-485-Schnittstellen sind für die E/A-Erweiterung über eine serielle E/A-Tochterkarte vorgesehen. Zusätzlich zur karteninternen E/A ermöglicht ein FPGA-Erweiterungssteckverbinder, der mit Mesas 25-poligen Tochterkarten oder Standard-Parallelport-Breakoutkarten kompatibel ist, nahezu unbegrenzte E/A-Optionen, einschließlich zusätzlicher Quadratur- oder Absolut-Encoder-Eingänge, Step/Dir- oder PWM/Dir-Ausgänge und Feld-E/A-Erweiterung auf Hunderte von E/A-Punkten.
Die gesamte Feldverdrahtung ist in steckbaren 3,5 mm-Schraubklemmenblöcken ausgeführt. Der 7i95 wird mit einer einzigen 5V-Versorgung betrieben.
Modellübersicht
|
7i76E |
7i76ED |
7i96 |
7i97 |
7i95 |
7C80 |
| Schnittstelle |
100 MBit Ethernet |
Raspberry Pi GPIO |
| STEP/DIR Achsen |
5 |
6 |
| Encoder Eingänge |
1 |
6 |
1 |
| Isolierte Feld-Eingänge |
32
Sink |
11
Sink/Source |
16
Sink/Source |
14
Sink/Source |
| Isolierte Feld-Ausgänge |
16
Source |
16
Sink |
6
Sink/Source |
8
Sink/Source |
| Analoger Spindel-Ausgang |
1 |
|
1 |
|
7i76E |
7i76ED |
7i96 |
7i97 |
7i95 |
7C80 |
| Maximale Schrittrate |
10 MHz |
| Serielle Erweiterungs-Ports |
1
RS-422 |
1
RS-422/485 |
2
RS-422/485 |
1
RS-422/485 |
| 25-Pin Erweiterungs-Ports |
2 |
1 |
| VIN Versorgungsspannung |
8 .. 32 V |
5 V |
8 .. 40 V |
| STEP/DIR Ausgänge |
5 V / 24 mA |
| Feld-Eingänge |
5 .. 32 V |
3 .. 36 V |
| Feld-Ausgänge |
5 .. 28 V / 300 mA |
5 .. 36 V / 2 A |
| Ausgänge kurzschlussfest |
|
|
Erweiterte Spezifikationen
