Beschreibung

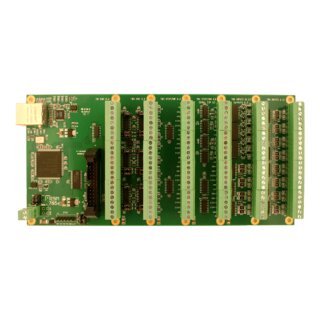

Die 7i95 ist eine über Ethernet angeschlossene Bewegungssteuerungsschnittstelle, die für die Steuerung von bis zu 6 Achsen STEP/DIR Schrittmotor- oder Servomotorantrieben ausgelegt ist und Encoder-Feedback für jede Achse enthält. Schrittraten bis zu 10 MHz werden unterstützt. Die 7i95 verfügt außerdem über 24 isolierte Eingänge plus 6 isolierte Ausgänge für allgemeine E/A-Anwendungen. 6 Hochgeschwindigkeits-Encoder-Schnittstellen sind mit Achs-Feedback und für spindelsynchronisierte Bewegung ausgestattet.
Alle Schritt- und Richtungsausgänge sind gepufferte 5V-Signale, die 24 mA treiben können. Alle Ausgänge unterstützen den Differenzmodus, um die Störanfälligkeit zu reduzieren. Die Encoder können mit TTL- oder Differenzeingang verwendet werden.
Alles Schritt- und Richtungsausgänge sind gepuffert.24 isolierte Eingänge sind für allgemeine Steuerungszwecke vorgesehen, einschließlich Endschalter- und Steuertafeleingänge. Die Eingänge arbeiten mit 3V bis 36V DC und können eine positive oder negative gemeinsame Masse für Quellen- oder Senken-Eingangsanwendungen haben. 8 Eingänge können zur Unterstützung von bis zu 4 Quadratur-MPGs verwendet werden. Sechs isolierte 36V/2A-Ausgänge erlauben Sink, Source und Sink/Source Betrieb.
Zwei RS-422/RS-485-Schnittstellen sind für die E/A-Erweiterung über eine serielle E/A-Tochterkarte vorgesehen. Zusätzlich zur karteninternen E/A ermöglicht ein FPGA-Erweiterungssteckverbinder, der mit Mesas 25-poligen Tochterkarten oder Standard-Parallelport-Breakoutkarten kompatibel ist, nahezu unbegrenzte E/A-Optionen, einschließlich zusätzlicher Quadratur- oder Absolut-Encoder-Eingänge, Step/Dir- oder PWM/Dir-Ausgänge und Feld-E/A-Erweiterung auf Hunderte von E/A-Punkten.
Die gesamte Feldverdrahtung ist in steckbaren 3,5 mm-Schraubklemmenblöcken ausgeführt. Der 7i95 wird mit einer einzigen 5V-Versorgung betrieben.
Modellübersicht
| 7i76E | 7i76ED | 7i96 | 7i97 | 7i95 | 7C80 | |
|---|---|---|---|---|---|---|
| Schnittstelle | 100 MBit Ethernet | Raspberry Pi GPIO | ||||
| STEP/DIR Achsen | 5 | 6 | ||||
| Encoder Eingänge | 1 | 6 | 1 | |||
| Isolierte Feld-Eingänge | 32 Sink |
11 Sink/Source |
16 Sink/Source |
14 Sink/Source |
||
| Isolierte Feld-Ausgänge | 16 Source |
16 Sink |
6 Sink/Source |
8 Sink/Source |
||
| Analoger Spindel-Ausgang | 1 | 1 | ||||
| 7i76E | 7i76ED | 7i96 | 7i97 | 7i95 | 7C80 | |
|---|---|---|---|---|---|---|
| Maximale Schrittrate | 10 MHz | |||||
| Serielle Erweiterungs-Ports | 1 RS-422 |
1 RS-422/485 |
2 RS-422/485 |
1 RS-422/485 |
||
| 25-Pin Erweiterungs-Ports | 2 | 1 | ||||
| VIN Versorgungsspannung | 8 .. 32 V | 5 V | 8 .. 40 V | |||
| STEP/DIR Ausgänge | 5 V / 24 mA | |||||
| Feld-Eingänge | 5 .. 32 V | 3 .. 36 V | ||||
| Feld-Ausgänge | 5 .. 28 V / 300 mA | 5 .. 36 V / 2 A | ||||
| Ausgänge kurzschlussfest | ||||||
| Versandgewicht: | 0,26 Kg |
