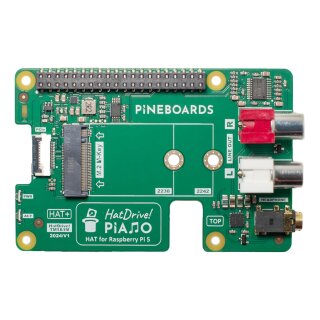

Pineboards TM1A1M HatDrive! Piano (NVMe 2230, 2242 GEN 3) für Raspberry Pi 5

Das HatDrive! Piano fügt einen Texas Instruments DAC mit RCA-Ausgang und einem integrierten Kopfhörerverstärker hinzu. Es bietet außerdem Unterstützung für PCIe GEN 3 M.2 NVMe-Speicher.

Hauptmerkmale und Stärken:

• Speziell für Raspberry Pi 5 entwickelt: Für den neuesten Einplatinencomputer, den Raspberry Pi 5, konzipiert.
• Wiedereinführung des 3,5-mm-Kopfhöreranschlusses: Der Pi 5 hat den Anschluss entfernt, wir haben ihn zurückgebracht. Zusätzlich enthält das HatDrive! Piano auch einen Kopfhörerverstärker.
• RCA Line Out für einfache Integration mit Ihrem Soundsystem: Erhöhen Sie Ihre Hi-Fi-Anlage mühelos.
• Hochwertiger DAC: 112 dB Audio Stereo DAC von Texas Instruments mit 32-Bit, 384 kHz PCM-Schnittstelle.
• NVMe-Laufwerksinstallationsmöglichkeit: Unterstützt die Installation von NVMe (M-Key) Laufwerken im M.2-Format der Größen 2230 und 2242.
• PCIe-Schnittstellenunterstützung: Bietet Unterstützung für die PCIe x1-Schnittstelle in den Standards Gen2 und Gen3.
• Duale LED-Anzeigen: Verfügt über 2 LED-Leuchten für die Stromversorgungsspannung (?PWR?) und die M.2-Disk-Aktivität (?ACT?).
• 40-Pin Raspberry Pi HAT Connector Support: Unterstützt den Standard 40-Pin Raspberry Pi HAT-Anschluss.
• Dedizierter I2C EEPROM-Speicher: Kompatibel mit HAT-ID, ermöglicht fortgeschrittene Identifikation und Konfiguration.
• Erweiterte Überwachung und Diagnose der Stromversorgung: Kontinuierliche Überwachung und Diagnose des Stromversorgungsbusses, Messung von Spannung, Strom und Leistungsparametern in Echtzeit über eine I2C-Schnittstelle.
• Erfüllt M.2-Standardanforderungen für die Stromversorgung: Integrierter Spannungsregler liefert bis zu 3A für die 3,3V-Stromschiene, konform mit dem M.2 (NGFF) Standard.
• Einfache und schnelle M.2-Laufwerksinstallation: Schnelle Installation von M.2-Laufwerken im Format 2230 oder 2242, dank einer maßgeschneiderten Metallhalterung (CNC-gefertigt).
• M.2-Karten-Stromversorgungsoptionen: Kann die M.2-Karte direkt über das FPC PCIe-Ribbon (Port bietet mindestens 5W kontinuierliche Leistung) oder über den 40-Pin HAT-Anschluss mit Strom versorgen.
• Hochwertige Komponenten: Verwendet hochwertige elektronische Komponenten und eine 4-Layer PCB.
• Alle notwendigen Zubehörteile enthalten: Enthält ein dediziertes FPC PCIe-Ribbon, Abstandshalter-Pins, M2,5-Schrauben, einen Abstandshalter-Pin für die Montage der M.2-Karte und einen 40-Pin-Männchen-Weibchen-HAT-Anschluss.
