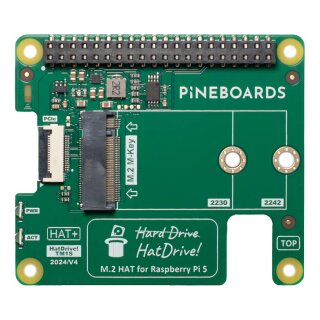

Pineboards TM1S HatDrive! Top NVMe HAT für Raspberry Pi 5

Lernen Sie den HatDrive kennen! TM1S (TOP) - der perfekte Partner für Ihren Raspberry Pi 5, entwickelt, um Ihre Erfahrung mit schnellem und zuverlässigem NVMe-Speicher zu verbessern. Wir glauben, dass es eine wesentliche Ergänzung für jeden ist, der das Potenzial seines Raspberry Pi 5 maximieren möchte.

Hauptmerkmale

• Maßgeschneidert für Raspberry Pi 5: Speziell entwickelt, um den neuesten Einplatinencomputer Raspberry Pi 5 optimal zu ergänzen.
• NVMe-Laufwerksinstallation: Unterstützt die Installation von NVMe (M-Key)-Laufwerken in den M.2-Formatgrößen 2230 und 2242.
• PCIe-Schnittstellenunterstützung: Bietet Kompatibilität mit der PCIe x1-Schnittstelle und unterstützt sowohl die Gen2- als auch die Gen3-Standards.
• Zweifache LED-Anzeigen: Ausgestattet mit zwei LED-Lichtern, die die Spannungsversorgung ("PWR") und die Aktivität der M.2-Festplatte ("ACT") anzeigen.
• Kompatibler Formfaktor: Der Platinenformat entspricht den originalen Abmessungen des Raspberry Pi HAT und misst 65 x 56,50 mm.
• Unterstützung für den 40-Pin-Raspberry Pi HAT-Anschluss: Unterstützt den standardmäßigen 40-Pin-Raspberry Pi HAT-Anschluss.
• Dedizierter I2C EEPROM-Speicher: Kompatibel mit HAT ID, ermöglicht erweiterte Identifikations- und Konfigurationsfunktionen.
• Fortschrittliche Überwachung und Diagnose der Stromversorgung: Kontinuierliche Echtzeitüberwachung und Diagnose des Stromversorgungsbus, Messung von Spannung, Strom und Leistungsparametern über eine I2C-Schnittstelle.
• M.2 Standard-konformes Stromversorgungssystem: Integrierter Spannungsregler liefert bis zu 3A für die 3,3V-Stromschiene und entspricht dem M.2 (NGFF)-Standard.
• Einfache und schnelle Installation von M.2-Laufwerken: Schnelle Installation von M.2-Laufwerken im Format 2230 oder 2242 dank einer dedizierten Metallhalterung (maßgefertigt mit CNC-Technik).
• M.2-Karten-Stromoptionen: Kann die M.2-Karte direkt über das FPC PCIe-Band mit Strom versorgen (benötigt mindestens 5W Dauerleistung) oder über den 40-Pin-HAT-Anschluss.
• Benutzerfreundliche PCB-Markierungen: Deutlich markierte Leiterplatte für Benutzerfreundlichkeit bei der Einrichtung und Verwendung.
• Komponenten von höchster Qualität: Verwendet hochwertige elektronische Komponenten und eine 4-lagige Leiterplatte für verbesserte Haltbarkeit und Zuverlässigkeit.
• Stapelbares Design: Ermöglicht die bequeme Verbindung zusätzlicher HAT-Platinen in einem Stapel für erweiterte Funktionalität.
• Alle notwendigen Zubehörteile inklusive: Wird komplett mit einem dedizierten FPC PCIe-Band, Abstandspins, M2.5-Schrauben, einem Abstandspin für die M.2-Kartenmontage und einem optionalen 28-poligen männlich-weiblichen HAT-Anschluss geliefert.
