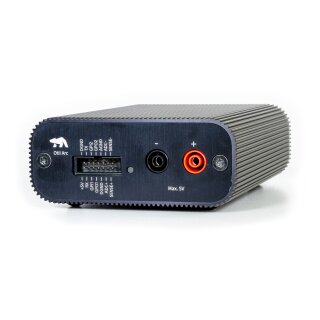

Stromversorgung, Überwachung und Analyse in einem einfach zu bedienenden und funktionsreichen Messgerät: Der Otii Arc von Qoitech ist das ultimative Werkzeug für jeden Entwickler, der hoch energieeffiziente IoT-Projekte entwerfen will.
Otii umfasst die Hardware Otii Arc und eine Vollversion der Otii-Software für Ubuntu, Windows & macOS.
Versorgen Sie Ihr Gerät direkt über den Otii Arc. Dieser fungiert sowohl als eine bis zu 5V DC-Stromversorgung als auch als hochauflösende Spannungs- und Strommesseinheit.
Mit der Otii Software können Sie Messungen in Echtzeit durchführen und Statistiken auf der Grundlage des gesamten Datensatzes oder kleiner Unterabschnitte sogar während des Aufzeichnungsprozesses erstellen. Sie können die Veränderungen des Energieverbrauchs aufgrund von Änderungen in Ihrer Software und Hardware in ein und demselben Otii-Projekt aufzeichnen und vergleichen. Teilen Sie die Daten mit Ihren Teamkollegen und Lieferanten.
- Zeichnet Ströme, Spannungen und UART-Protokolle auf und zeigt sie in Echtzeit als Diagramme und interaktive Messungen und Vergleiche an
- Ermöglicht lange kontinuierliche Aufzeichnungen, die Aufzeichnungszeit ist nur durch Computerspeicher begrenzt
- Abtastrate mit bis zu 4000 Abtastungen pro Sekunde.
- Versorgungs- und Messbereich von <100nA-5A
- Daten und Stromversorgung über USB und 2,1 mm DC-Buchse für externe Stromversorgung
- ADC-Subsystem-Messungen mit differentiellem Messbereich von -81,9 mV bis 81,9 mV
- Zwei General Purpose Eingänge und Ausgänge
- Zwei Sense-Pins, die zur Kompensation des Spannungsabfalls in Kabeln oder als zusätzliche Spannungssensoren verwendet werden können
- Überwachen Sie mehrere Projekte und Otiis vom selben Computer aus
- Einfache Datenerfassung mittels Crop, Downsample & Share
Modellübersicht
|
Otii Arc |
| Bandbreite |
400 Hz |
| Abtastrate |
4 kS/s |
| Auflösung |
16 bit |
| Ausgangsspannung |
0,5 .. 5,0 V @ 1 mV Auflösung |
| Ausgangsstrom |
-2,5 .. 2,5 A Sink/Source (+5A Peak) @ 5 nA Auflösung |
| Schnittstelle |
USB 2.0 |
Lieferumfang
- Otii Arc
- USB-Kabel
- Lebenslange Lizenz zur Nutzung der Otii-Software
- Schnellstart-Anleitung
Features

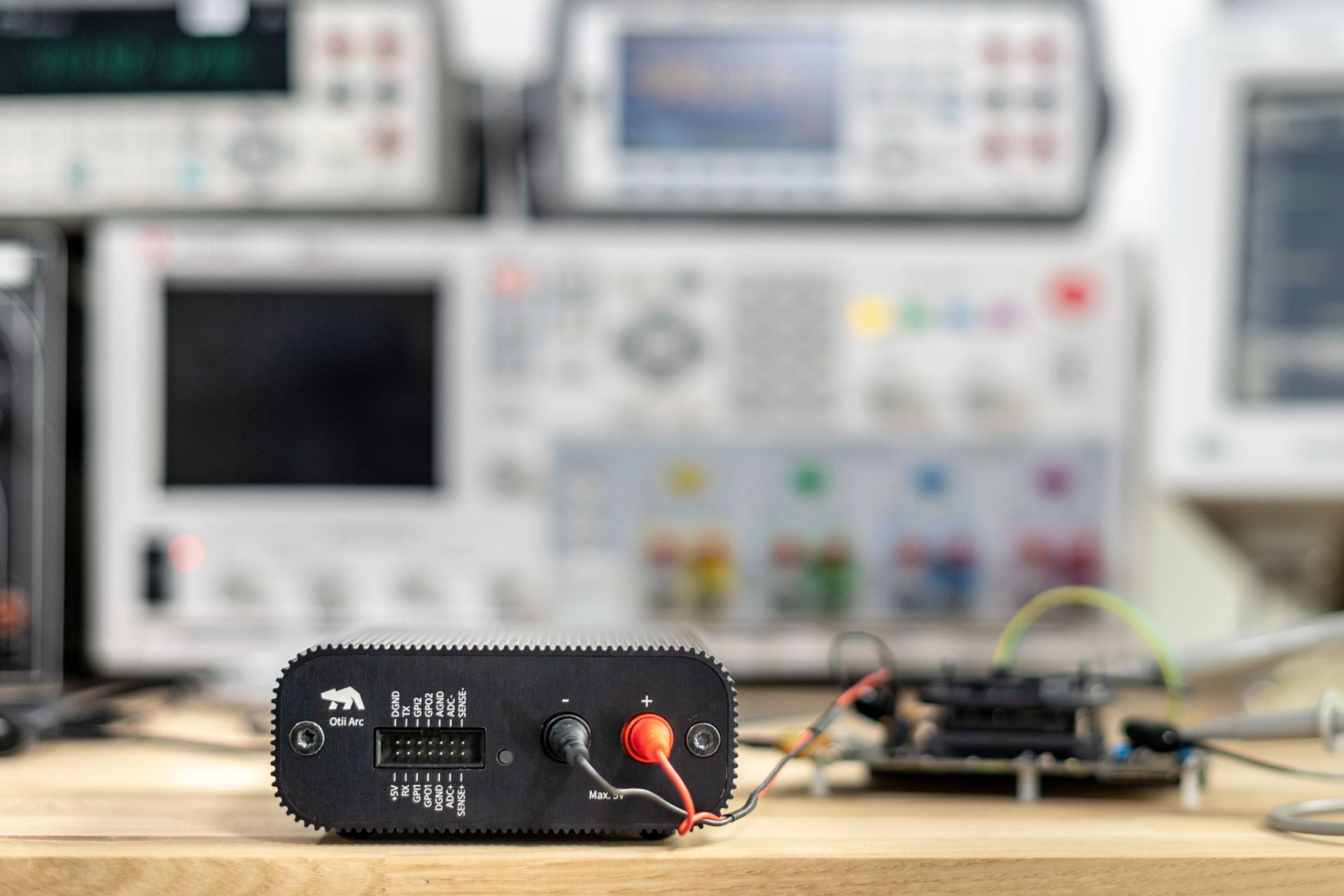

Flexible Anwendung, viele Funktionen
Otii Arc ist vielseitig. Stellen Sie es als eine konstante, lineare Stromversorgung oder eine Batterie Ihrer Wahl ein (mit Otii Battery Toolbox). Verwenden Sie es als Leistungsanalysator, Profiler oder Monitor, um Echtzeit-Ströme, -Spannungen und/oder UART-Protokolle aufzuzeichnen und anzuzeigen.

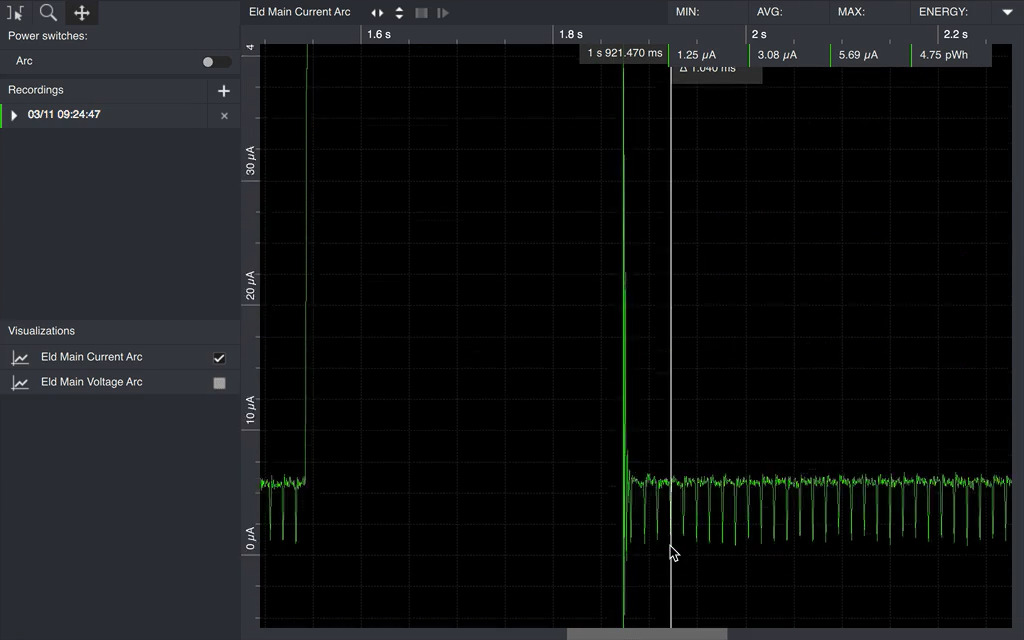

Großer Dynamikbereich
Messen Sie Ströme über 8 Größenordnungen von 5 Ampere bis hinunter zu wenigen Nanoampere mit dem breiten Dynamikbereich des Otii Arc. Genaue Visualisierung des Aktiv- und Schlafmodus in ein- und derselben Messung.
Echtzeit-Datenanzeige und Statistik
Prüfen Sie die Statistik des akkumulierten Energieverbrauchs kontinuierlich während der Aufzeichnung. Sie können auch einen Teil der Aufzeichnung auswählen - während der Aufzeichnung oder danach - um die Statistik für den ausgewählten Teil zu sehen.

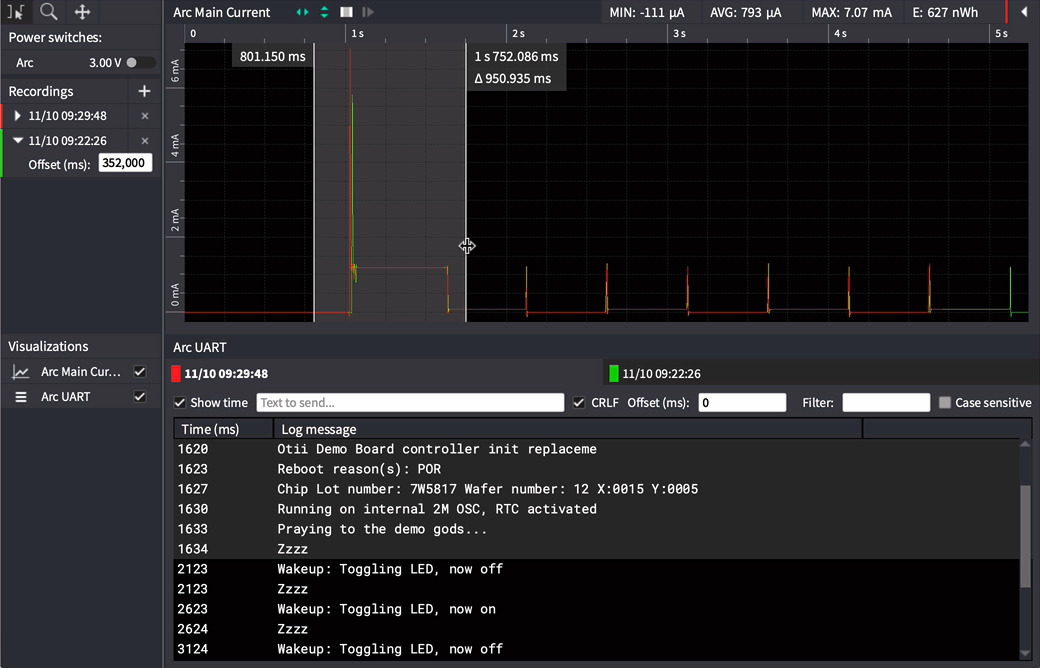

Synchronisierte Debug-Protokolle
Verbinden Sie die UART-Schnittstelle Ihres Geräts mit dem RX/TX Erweiterungsport des Otii Arc (TX von Ihrem Gerät zu RX des Otii Arc und umgekehrt). Die aufgezeichneten UART-Protokolle werden mit den Strom- und Spannungsdiagrammen synchronisiert, um den Stromverbrauch mit dem Zustand der Anwendung zu korrelieren.

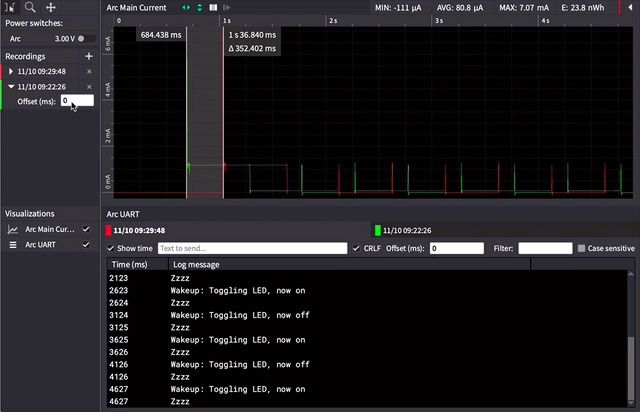

Aufzeichnungen vergleichen
Um die Auswirkungen der Software- und/oder Hardware-Verbesserungen zu sehen, die Sie während der Entwicklung an Ihrem Gerät vorgenommen haben, können Sie neue Aufzeichnungen zu zuvor gespeicherten Otii-Projekten hinzufügen. So lassen sich die Energieverbrauchsprofile leicht vergleichen.

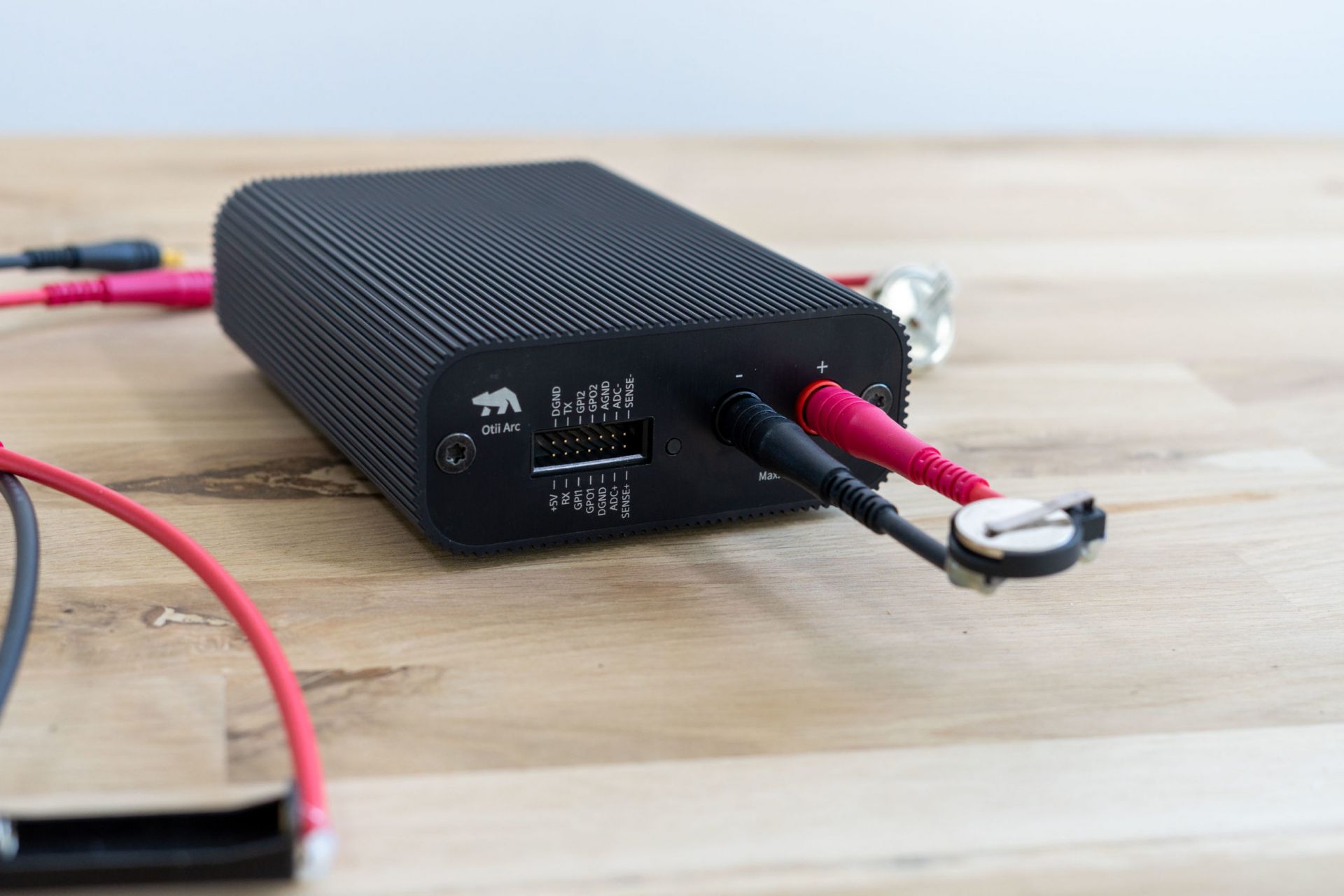

Batterie-Profilerstellung (mit optionaler Battery Toolbox)
Erstellen Sie Entladeprofile beliebiger Batterien unter spezifischen Bedingungen für die Entladung. Die Bedingungen werden durch die Art und Weise, wie Ihre Anwendung laufen soll, festgelegt, so dass die Profilierung Ihnen eine realistischere Batterieleistung liefert. Die Lasten werden so lange iteriert, bis eine der Zielbedingungen erfüllt ist, und dann wird eine Batterieprofil-.json-Datei erstellt.

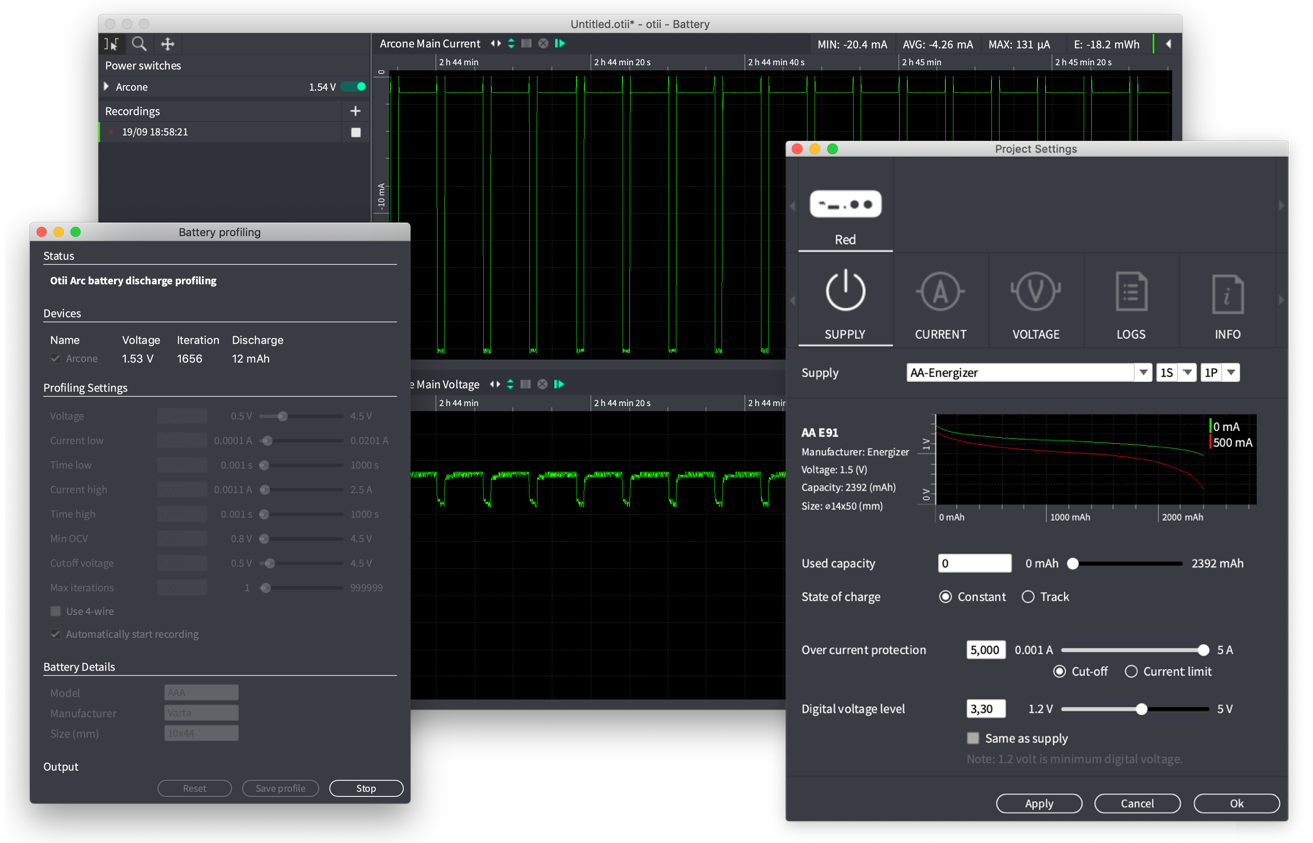

Batterie-Emulation (mit optionaler Battery Toolbox)
Otii verhält sich wie eine Batterie, die der profilierten Entladungskurve folgt. Wählen Sie ein Batterieprofil und die Entladungskurve wird für diese Batterie für die während der Profilierung eingestellten Bedingungen angezeigt. Otii Arc passt die Ausgangsspannung in Abhängigkeit von der Last an, genau wie eine echte Batterie mit zunehmendem Innenwiderstand und abnehmender Leerlaufspannung.

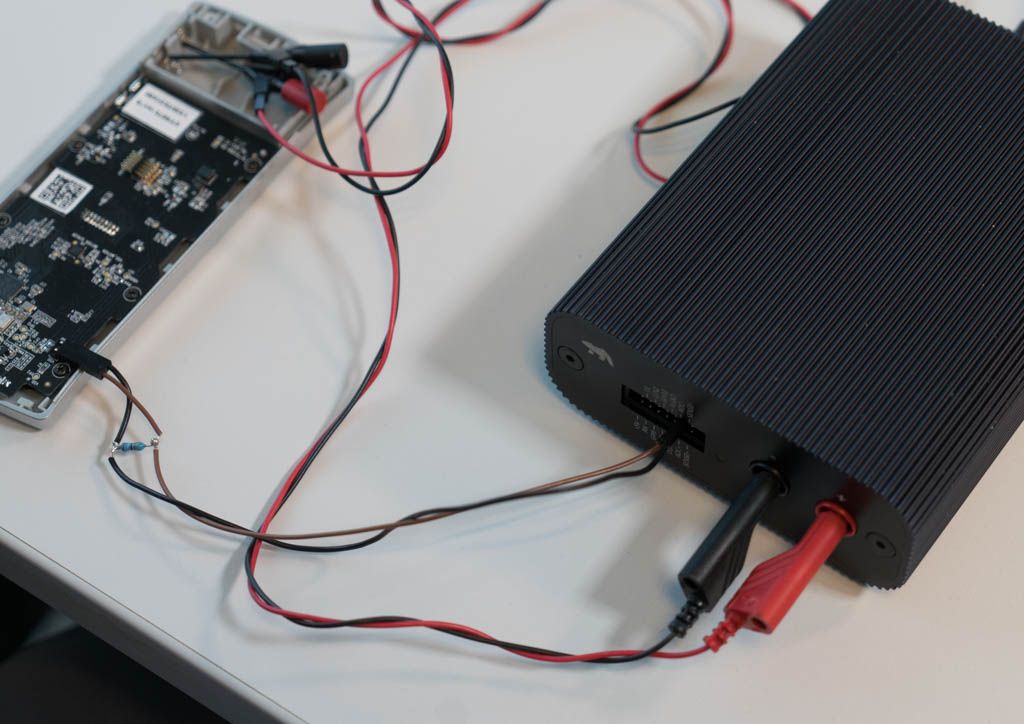

Messung eines Subsystems
Versorgen und messen Sie ein Gerät und messen Sie gleichzeitig die Spannungs- und Stromaufnahme für ein Subsystem des Gerätes mit Hilfe der ADC-Pins im Otii Arc Expansion Port. Verwenden Sie Sense-Pins des Erweiterungsports, um die Versorgungsspannungen Ihres Geräts zu überwachen (z.B. 1,8 V und 3,3 V).
GPIOs
Es gibt zwei GPIs (General Purpose Input) und zwei GPOs (General Purpose Output). Mit den GPIs ist es möglich, den logischen Zustand für zwei Signale zu sehen. Die GPI- und GPO-Spannung steht im Verhältnis zum DGND-Pin am Erweiterungsport.
