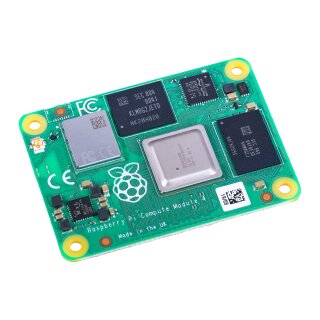

Raspberry Pi CM4 Compute Module (Bulk Verpackung)
Beschreibung
Das Raspberry Pi Compute Module 4 bringt die Leistung des Raspberry Pi 4 in einem kompakten Formfaktor für eingebettete Anwendungen. Das CM4 verfügt über einen Quad-Core ARM Cortex-A72-Prozessor, einen dualen Videoausgang und eine große Auswahl an weiteren Schnittstellen.
Das Raspberry Pi CM4 ist in 32 Varianten erhältlich und ist mit einer Reihe von RAM- und eMMC-Flash-Optionen und mit oder ohne integrierte WLAN/Bluetooth-Modul optimal für Ihre Anwendung zugeschnitten.
Ofizielles Zubehör ermöglicht den schnellen Einstieg in die Entwicklung:
- CM4 IO Board: Das IO Board stellt sämtliche CM4 Schnittstellen zur Verfügung. Es dient als Entwicklungsplattform oder lässt sich in Ihre Endprodukte integrieren.
- CM4 Antenna Kit: Das Antenna Kit lässt sich über den U.FL Steckverbinder am CM4 anschließen und bietet optimalen WLAN-Empfang. Es ist peziell für das CM4 ausgelegt und zertifiziert.
Modellübersicht
| Raspberry Pi CM4 | Raspberry Pi CM3+ | ||
|---|---|---|---|
| CPU | 4x 1,5 GHz (64-bit) Broadcom BCM2711 (Cortex-A72, ARM v8) |
4x 1,2 GHz (64-bit) Broadcom BCM2837B0 (Cortex-A53, ARM v8) |
|
| RAM | 1/2/4/8 GB LPDDR4 | 1 GB LPDDR2 | |
| eMMC | Größe | 0/8/16/32 GB | |
| Bandbreite | bis 100 MB/s | bis 25 MB/s | |
| WLAN/BT | (optional) | ||
| Ethernet PHY | Gigabit | ||
| Mindestverfügbarkeit | Januar 2028 | Januar 2026 | |
| Raspberry Pi CM4 | Raspberry Pi CM3+ | ||
|---|---|---|---|
| Konnektivität | HDMI | 2x HDMI 2.0 (bis 4Kp60) |
1x HDMI 1.3a (bis 1080p60) |
| USB | 1x USB 2.0 Host/OTG | ||
| CSI | 1x 2-Lane MIPI, 1x 4-Lane MIPI | ||
| DSI | 1x 2-Lane MIPI, 1x 4-Lane MIPI | ||
| PCIe | 1x PCIe Gen2 1-Lane (5 Gbps) | ||
| LAN | 1x Gigabit Ethernet PHY | ||
| WLAN | 2,4 / 5,0 GHz IEEE 802.11b/g/n/ac | ||
| Bluetooth | Bluetooth 5.0, BLE | ||
| Antenne | onboard, extern via U.FL | ||
| GPIO | Pins | 28 | 48 |
| UART | bis 6x | 2x | |
| I2C | bis 6x | 2x | |
| SPI | bis 5x | 2x | |
| Weitere | DPI, PCM, PWM, GPCLK | ||
| Spannungsversorgung | 5V | 5V, 3V3, 1V8 | |
| Steckverbinder | 2x 100 Pin DF40 | 200 Pin SODIMM | |
| Maße | 55 x 40 mm | 67,6 x 31 mm | |
