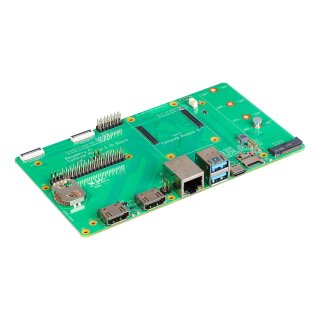

Raspberry Pi Compute Module 5 IO Board

Das Raspberry Pi Compute Module 5 IO Board bietet einen Ausgangspunkt für alle, die das Raspberry Pi Compute Module 5 in Produkte integrieren möchten. Gleichzeitig dient es als alternative Raspberry Pi-Form für industrielle Anwendungen.

Es bricht die vollständige Palette an Peripherieschnittstellen des Compute Module 5 auf die Standardanschlüsse des Raspberry Pi 5 aus (mit vollformatigem HDMI anstelle von Micro-HDMI) und ermöglicht es Designingenieuren, die Verarbeitungs- und Schnittstellenfähigkeiten unseres modularen Spitzenprodukts voll auszuschöpfen.

Das IO Board akzeptiert die gesamte Palette der Compute Module 5-Komponenten und ist als Referenzdesign im KiCad-Format verfügbar.

Eigenschaften:

• Formfaktor: 160 mm x 90 mm
• Konnektivität:
• Standard 40-poliger GPIO-Header
• Gigabit-Ethernet RJ45 mit PoE+ HAT+ Unterstützung
• 2 x USB 3.0-Anschlüsse
• microSD-Kartensteckplatz für Compute Module 5 Lite-Module
• M.2 M Key PCIe-Steckplatz
• 4-poliger Lüfteranschluss
• 2 x MIPI DSI/CSI-2 FPC-Anschlüsse (22-poliges 0,5 mm Pitch-Kabel)
• Raspberry Pi HAT+ Anschluss
• RTC-Batterieanschluss
• Video: 2 x vollformatige HDMI 2.0-Anschlüsse
• Eingangsspannung: Externes +5V USB-C-Netzteil
• Besonderheiten:
• Einschalttaste zum Aktivieren und Herunterfahren des Compute Module 5
• MTBF (Ground Benign): 131.000 Stunden
• Produktionslebensdauer: Das Raspberry Pi Compute Module 5 IO Board wird mindestens bis Januar 2028 produziert.
