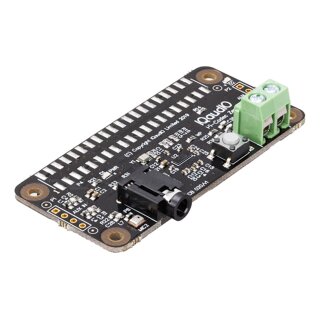

Raspberry Pi IQaudio Codec Zero HAT

Das Raspberry Pi IQaudio Codec Zero ist ein Audio-HAT in der Größe eines Raspberry Pi Zero, das bidirektionale digitale Audiosignale (I2S) zwischen einem Raspberry Pi und dem integrierten Dialog Semiconductor DA7212 Codec des Codec Zero überträgt und die Nutzung verschiedener Ein- und Ausgabegeräte ermöglicht.

Mit Funktionen wie programmierbaren grünen und roten LEDs sowie einem Taster für Benutzereingaben ist das Codec Zero ein idealer Ausgangspunkt für Audioprojekte wie Walkie-Talkies, intelligente Türklingeln, smarte Lautsprecher oder Retro-Radio-Modifikationen.

Spezifikationen:

• Formfaktor: 65 mm x 31 mm
• Leistung: Hochauflösendes 24-Bit 96kHz Dialog Semiconductor DA7212 Digital Audio Codec (DAC)
• Eingangsleistung: Wird über den 40-Pin GPIO-Anschluss des Raspberry Pi mit Strom versorgt. Keine externe Stromquelle erforderlich

Funktionen:

• Power-LED
• Zusätzliche grüne (GPIO23) und rote (GPIO24) LEDs für Statusanzeigen
• Taster (GPIO27) für Benutzereingaben
• Integriertes mono-elektret Mikrofon (MEMS)
• HAT EEPROM schreibfähig

Unterstützt:

• Zusätzliches externes mono-elektret Mikrofon über eine 3,5 mm Buchse
• 1,2 W 8? Mono-Lautsprecher über Schraubklemmen
• Stereo-Eingangs- und Ausgangskanäle, einschließlich externer Phono (RCA)-Buchsen über AUX IN und AUX OUT Pins

Betriebstemperatur:

• 0°C - 50°C

Hinweis: Jede IQaudIO Soundkarte hat einen bestimmten Zweck und ist für spezifische Anwendungsfälle konzipiert. Wählen Sie die Platine, die am besten zu Ihrer vorhandenen HiFi-Ausstattung passt. Wenn Sie keine Ausrüstung haben, kaufen Sie einfach ein Lautsprecherpaar und verwenden Sie den Pi-DigiAMP+.
