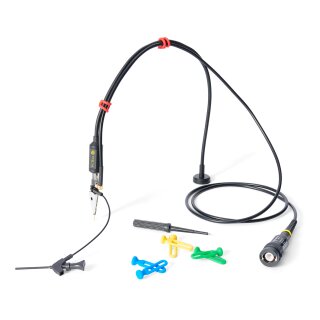

Dieser passive Hochimpedanz-Oszilloskop-Tastkopf eignet sich für die meisten Oszilloskope mit einer Eingangsimpedanz von 1 MΩ.
*Die Sonden können weiterhin über die angegebene Bandbreite hinaus messen, aber mit abnehmendem Signal erreicht die Sonde die f3dB-Grenze oberhalb der angegebenen Bandbreite. Die Sonde weist eine Flachheit von ±0,5dB über das erste Drittel der Bandbreite und weniger als ±3dB über die angegebene Bandbreite auf.
|
SP100 |
SP200 |
| Bandbreite >= f3dB (MHz)* |
GS bis 100 MHz |
GS bis 200 MHz |
| Anstiegszeit (ns), berechnet |
3,2 |
1,75 |
| Dämpfungsverhältnis |
10:1 |
| Eingangswiderstand (MΩ), ± 2% |
10 |
| Eingangskapazität (pF) |
10 - 14 |
| Vollständiger Messbereich |
Spannung: +/-60 V Gleichspannung, 30 V Wechselspannung RMS, +/-42,4 V Spitze max. |
| Überspannungsschutz (Spannung, die keinen Schaden verursacht) |
200 V Gleichspannung + Spitzen-Wechselspannung |
| Kompensationsbereich (pF) |
15 - 45 |
| Kabellänge mit BNC |
1,1m |
0,8m |
| Betriebsumgebung, maximale Höhe 2 km |
-20 bis +60 °C, 0 bis 80 % relative Luftfeuchtigkeit |
| Lagerumgebung, maximale Höhe 15 km |
-20 bis +60 °C, 0 bis 80 % relative Luftfeuchtigkeit |
| Sondenspitzen-Durchmesser (mm) |
0,5 |
| Verschmutzungsgrad |
2 (Wie in IEC 61010-031 definiert. Nur nichtleitende Verschmutzung. Gelegentlich muss jedoch eine vorübergehende Leitfähigkeit aufgrund von Kondensation akzeptiert werden.) |
| RoHS- und REACH-konform |
Ja |
