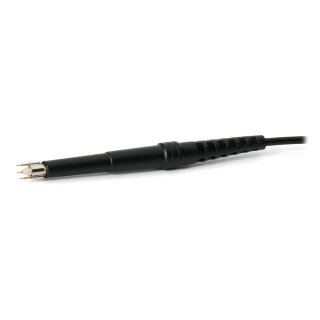

Sensepeek 7008 PCBite SQG15-AC Passiv-Tastkopf 1,5 GHz
Artnr.: SP9-270080
Eine komplette 1,5 GHz AC-gekoppelte, niederimpedante Sonde, die ein passives Design bietet und einen hohen Dynamikbereich, geringe Geräusche, überlegene Linearität sowie eine konstante langfristige Stabilität in der Signal-Flachheit gewährleistet.

200,00 € inkl. 19% MwSt.
168,07 € exkl. MwSt.
nicht lieferbar

Beschreibung

Wir stellen die neue SQG-Serie von hochfrequenten Hands-Free-Proben von Sensepeek vor, die eine Reihe von GHz-Proben umfasst, die sowohl für AC- als auch DC-Anwendungen entwickelt wurden. Diese bahnbrechende Serie ermöglicht es Ingenieuren, wiederholte Messungen im GHz-Bereich durchzuführen, ohne komplexe Setups oder Lötvorgänge am Messobjekt vornehmen zu müssen.

Mit außergewöhnlich niedriger Kapazität an der Proben-Spitze minimiert die SQG-Serie Signalverzerrungen und verhindert kapazitive Belastung, was sie ideal für empfindliche Schaltungen macht, bei denen die Erhaltung der Signalqualität entscheidend ist. Ob in hochfrequenten Umgebungen zur Messung von RF-Spuren oder bei der Handhabung schneller Datenraten - diese Sonden sind so konstruiert, dass sie hohe Datenraten bewältigen und gleichzeitig die Signale klar und präzise halten. Darüber hinaus bieten sie eine außergewöhnlich flache Frequenzantwort und bieten unvergleichliche Genauigkeit über einen breiten Frequenzbereich.

Hauptmerkmale des SQG15-AC

  • Passive 10:1 Sonde, optimiert für den Einsatz mit jedem Messgerät, das einen 50 Ω Eingangsimpendanzweg oder eine 50 Ω Feed-Through-Abschluss, BNC-Stecker - BNC-Buchse, verwendet
  • Probe-Spitzen-Impedanz von 500 Ω
  • Verwendbare Datenrate von mehr als 3 Gbps, ideal für hochfrequente Signal-Messungen
  • Bemerkenswert niedrige Probe-Spitzen-Kapazität von weniger als 1,36 pF, was kapazitive Belastung verhindert
  • Flache Frequenzantwort (+/- 0,5 dB) von 1,0 kHz bis 1,5 GHz
  • Rückflussdämpfung für die gemessene Linie, typischerweise -26 dB bis -11 dB im Bereich von 0 bis 1,5 GHz
  • Die SQG15-AC ist die ultimative erschwingliche Lösung für Ingenieure, die Präzision und Benutzerfreundlichkeit bei hochfrequenten Messungen suchen

Instrumente

Die SQG-Serie ist für die Verwendung mit jedem Messgerät geeignet, das eine 50 Ω Eingangsimpendanz aufweist, und ist somit vielseitig einsetzbar für verschiedene Anwendungen, einschließlich:

  • Oszilloskope
  • Sampling-Oszilloskope
  • Netzwerkanalysatoren
  • Spectrum- und Modulationsanalysatoren
  • Empfänger
  • Leistungsmesser
  • Millivoltmeter

Im Gegensatz zu vielen anderen Sonden auf dem Markt werden alle Leistungsdaten sofort aus der Verpackung geliefert, sodass keine zusätzlichen Zubehörteile oder Lötanschlüsse erforderlich sind, was Ihnen Zeit und Mühe spart.

Die SQG-Serie enthält austauschbare, fein-pitch Federkontakt-Testnadeln, die einen zuverlässigen Kontakt zu kleinen oder empfindlichen Bauteilen gewährleisten. Die Dual-Ground-Optionen, eine doppelte Nadel-Erde mit einem 2,3 mm Spitzenabstand, ideal für auf der Platine montierte RF-Anschlüsse, und eine solide Einzel-Erde mit einem 6,5 mm Spitzenabstand, die für weiter entfernte Erdungspunkte ausgelegt ist, machen diese Sonde anpassungsfähig für eine Vielzahl von Setups und bieten Flexibilität, die kein Ingenieur missen sollte.

AC- oder DC-gekoppelte Sonde

Sensepeek bietet sowohl AC- als auch DC-gekoppelte Sonden an, die für Ingenieure entwickelt wurden, die eine präzise Signalintegrität in einem breiten Anwendungsbereich benötigen. Niedrigimpedante Sonden belasten das Signal, das gemessen wird, und verringern dabei leicht die Amplitude. Bei Signalen mit einer DC-Verschiebung können diese Sonden Strom von der Signalquelle abgeben oder aufnehmen, was die Betriebsspannung empfindlicher Geräte beeinflussen könnte.

AC-gekoppelte Messungen sind besonders vorteilhaft, wenn mit DC-verschobenen Datenträgern gearbeitet wird, wie sie in Hochgeschwindigkeits-Schnittstellen wie USB, HDMI und SATA oder in differentiellen Signalstandards wie ECL und PECL zu finden sind. AC-gekoppelte Sonden sind auch ideal, um kleine hochfrequente Signale auf Versorgungsleitungen oder Steuerkreisen zu untersuchen, was entscheidend ist, um Probleme wie Netzteilrauschen, Stromwelligkeit oder Entkopplungsineffizienzen zu diagnostizieren.

Minimierung der Signalstörung bei hochfrequenten Messungen

Das Abtasten von Mikrowellen-Übertragungsleitungen stellt eine große Herausforderung dar, da das Hinzufügen von Leitermaterial Kapazität einführen und die Geometrie sowie Impedanz der Leitung stören kann. Diese Interferenzen können zu Ungenauigkeiten am Kontaktpunkt führen.

Durch die Reduzierung des Ladeeffekts der Sonde und die Gewährleistung einer konstanten Leistung über alle relevanten Frequenzen ist der primäre Effekt eine leichte Reduzierung der Signalamplitude an der Proben-Spitze. Diese Reduzierung verändert jedoch nicht die Wellenform oder ihren spektralen Inhalt und Phasen.

Durch Anpassen der Sonde oder der Instrumentenverstärkung oder das Skalieren der Messdaten kann der geringe Amplitudenverlust kompensiert werden, um präzise und genaue Messungen sicherzustellen.

Kompatibilität mit der PCBite-Serie

Die Länge und das Gewicht der SQG-Sonden sind perfekt auf die Verwendung mit PCBite-Haltern abgestimmt, um eine optimale Leistung bei Hands-Free-Anwendungen zu gewährleisten. Die SQG-Serie ist für eine überlegene Stabilität mit einem niedrigen Schwerpunkts ausgelegt, was die Zuverlässigkeit erhöht. Alle Sonden sind isoliert und können wie herkömmliche Sonden von Hand verwendet werden, aber sie zeigen ihre wahre Stärke im Hands-Free-Modus. Zusätzlich werden die Sonde und ihre Zubehörteile in einem speziell entwickelten Koffer geliefert, der für sicheren Transport und Aufbewahrung sorgt. Die SQG-Serie ist die ideale Lösung für Ingenieure, die Präzision, Stabilität und Benutzerfreundlichkeit bei hochfrequenten Messungen suchen.

Ob Sie nun Probleme mit der Energieintegrität beheben oder die Signalqualität in Hochgeschwindigkeits-Digitaldesigns analysieren, die Produktreihe von AC- und DC-gekoppelten Sonden von Sensepeek bietet die Vielseitigkeit und Präzision, die Hochfrequenz- und Elektronikingenieure verlangen.
