Wir präsentieren die neue SQG-Serie von hochfrequenten Hands-Free-Sonden von Sensepeek, die eine Reihe von GHz-Sonden für AC- und DC-Anwendungen umfasst. Diese bahnbrechende Serie ermöglicht es Ingenieuren, wiederholte Messungen im GHz-Bereich durchzuführen, ohne dass komplexe Setups oder Lötvorgänge am Messobjekt erforderlich sind.
Mit außergewöhnlich niedriger Sondenkapazität minimiert die SQG-Serie Signalverzerrungen und verhindert kapazitive Belastung, was sie ideal für empfindliche Schaltungen macht, bei denen die Wahrung der Signalqualität entscheidend ist. Ob in hochfrequenten Umgebungen zur Messung von RF-Spuren oder beim Umgang mit schnellen Datenraten, diese Sonden sind so konzipiert, dass sie hohe Datenraten verwalten und gleichzeitig Ihre Signale klar und präzise halten. Darüber hinaus bieten sie eine außergewöhnlich flache Frequenzantwort und gewährleisten eine unübertroffene Genauigkeit über einen breiten Frequenzbereich.

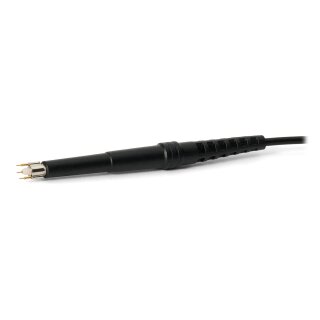

Hauptmerkmale des SQG15-DC
- Passive 10:1 Sonde, optimiert für die Verwendung mit jedem Messinstrument, das einen 50 Ω Eingangswiderstandspfad oder eine 50 Ω Feed-Through-Abschluss, BNC-Stecker - BNC-Buchse, besitzt
- Sondenimpedanz von 500 Ω
- Verwendbare Datenrate von mehr als 3 Gbps, ideal für Hochgeschwindigkeits-Signal-Messungen
- Ständige Spannung bis zu 16 V
- Flache Frequenzantwort (+/- 0,5 dB) von DC bis 1,5 GHz
- Rückflussverlust für die abgegriffene Leitung, typischerweise -26 dB bis -11,5 dB im Bereich 0 - 1,5 GHz
- Die SQG15-DC ist die ultimative erschwingliche Lösung für Ingenieure, die Präzision und Benutzerfreundlichkeit bei Hochfrequenzmessungen suchen.
Instrumente
Die SQG-Serie ist für den Einsatz mit jedem Messinstrument geeignet, das einen 50 Ω Eingangswiderstand bietet und somit in verschiedenen Anwendungen vielseitig einsetzbar ist, einschließlich:
- Oszilloskope
- Abtast-Oszilloskope
- Netzwerk-Analyzer
- Spektrum- und Modulations-Analyzer
- Empfänger
- Leistungsmesser
- Millivoltmeter
Im Gegensatz zu vielen anderen Sonden auf dem Markt werden alle Leistungsdaten direkt ab Werk geliefert, wodurch zusätzliche Zubehörteile oder Lötanschlüsse entfallen, was Zeit und Aufwand spart.
Die SQG-Serie umfasst austauschbare Testnadeln mit feinem Stechspitzenabstand, die zuverlässigen Kontakt mit kleinen oder empfindlichen Bauteilen gewährleisten. Die Dual-Ground-Optionen, ein Dual-Nadel-Grund mit einem 2,3-mm-Spitzenabstand, ideal für auf der Leiterplatte montierte RF-Anschlüsse, sowie ein solider Single-Ground mit einem 6,5-mm-Spitzenabstand, der für entfernte Erdungspunkte entwickelt wurde, machen diese Sonde anpassungsfähig an eine Vielzahl von Setups und bieten Flexibilität, die kein Ingenieur missen sollte.
AC- oder DC-gekoppelte Sonde
Sensepeek bietet sowohl AC- als auch DC-gekoppelte Sonden an, die für Ingenieure entwickelt wurden, die eine präzise Signalqualität in einer Vielzahl von Anwendungen benötigen. Niedrigimpedante Sonden belasten das Signal, das abgegriffen wird, wodurch dessen Amplitude leicht reduziert wird. Bei Signalen mit einer DC-Verschiebung können diese Sonden Strom aus der Signalquelle liefern oder entziehen, was den Betrieb von empfindlichen Geräten beeinträchtigen kann.
AC-gekoppelte Messungen sind besonders vorteilhaft bei der Arbeit mit DC-verschobenen Datenströmen, wie sie in Hochgeschwindigkeits-Schnittstellen wie USB, HDMI und SATA oder bei Differenzialsignalen wie ECL und PECL zu finden sind. AC-gekoppelte Sonden eignen sich auch hervorragend zur Untersuchung von kleinen, hochfrequenten Signalen auf Versorgungslinien oder Steuerkreisen, die entscheidend für die Diagnose von Problemen wie Störungen in der Stromversorgung, Stromrippeln oder ineffizientem Entkopplungsmanagement sind.
Minimierung von Signalstörungen bei Hochfrequenzmessungen
Das Abtasten von Mikrowellen-Übertragungsleitungen stellt eine erhebliche Herausforderung dar, da das Hinzufügen von Leitermaterial Kapazitäten einführen und die Geometrie sowie Impedanz der Leitung stören kann. Diese Störungen können zu Ungenauigkeiten am Kontaktpunkt führen.
Durch die Reduzierung der Ladeeffekte der Sonde und die Sicherstellung einer konstanten Leistung über alle relevanten Frequenzen wird die primäre Auswirkung eine geringe Amplitudenreduzierung an der Sonden-Spitze sein. Diese Reduzierung verändert jedoch nicht die Wellenform oder deren spektralen Inhalt und Phasen.
Durch Anpassen des Sonden- oder Instrumentengewinns oder Skalieren der Messdaten kann der kleine Amplitudenverlust ausgeglichen werden, sodass präzise und genaue Messungen gewährleistet sind.
Kompatibilität mit der PCBite-Serie
Sowohl die Länge als auch das Gewicht der SQG-Sonden sind perfekt auf den Einsatz mit PCBite-Haltern abgestimmt, um eine optimale Leistung für freihändige Anwendungen zu gewährleisten. Die SQG-Serie wurde für überlegene Stabilität mit einem niedrigen Schwerpunkt entwickelt, was die Zuverlässigkeit erhöht. Alle Sonden sind isoliert und können wie traditionelle Sonden in der Hand verwendet werden, aber sie kommen erst in der freihändigen Nutzung wirklich zur Geltung. Darüber hinaus werden die Sonde und ihre Zubehörteile in einem speziell designten Gehäuse für sicheren Transport und Aufbewahrung geliefert. Die SQG-Serie ist die ideale Lösung für Ingenieure, die Präzision, Stabilität und Benutzerfreundlichkeit bei Hochfrequenzmessungen suchen.
Ob bei der Fehlersuche in der Stromversorgungsintegrität oder der Analyse der Signalqualität in Hochgeschwindigkeits-Digitaldesigns, bietet die Reihe von AC- und DC-gekoppelten Sonden von Sensepeek die Vielseitigkeit und Präzision, die Hochfrequenz- und Elektronikingenieure verlangen.
