Siglent F504MS VNA Kalibrierungsset 9 GHz, Typ N Male

Siglent F504MS VNA Kalibrierungsset 9 GHz, Typ N Male

Artnr.: SL9-805043
Hersteller: Siglent

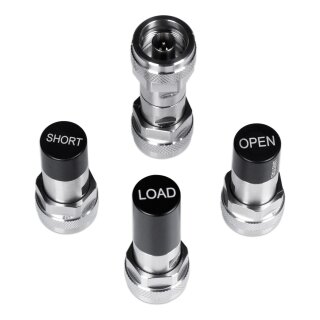

Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)

1.510,00 €

inkl. 19% MwSt.

(1.268,91 € exkl. MwSt.)

ab Lager lieferbar (knapper Bestand)

Beschreibung
Kundenrezensionen

Siglent's F504MS wird verwendet, um Siglent-Vektor- und Spektrumanalysatoren zu kalibrieren. Zu den Standards gehören ein fester 50 Ω Abschluss, eine offene Last, eine Kurzschlusslast und ein Durchgangsadapter. Die Leistungsspezifikationen des F504MS sind sehr ähnlich zu denen des Keysight 85032B mechanischen Kalibrierkits und es kann als Ersatz für das 85032B verwendet werden.

Typ	Stecker	Spezifikation
Offen	N(Männlich)	DC – 9 GHz, Phasenabweichung* ≤ ± 0.8°
Kurzschluss	N(Männlich)	DC – 9 GHz, Phasenabweichung* ≤ ± 0.8°
Last	N(Männlich)	DC – 9 GHz, SWR ≤ 1.032 (Rückverlust ≥ -36 dB)
Durchgang	N-Männlich zu N-Männlich	DC – 9 GHz, SWR ≤ 1.06 (Rückverlust ≥ -31 dB), 9 – 18 GHz, SWR ≤ 1.1 (Rückverlust ≥ -26 dB), Einfügungsverlust ≤ 0.2 dB, Verzögerung = 197.1 ps

Spezifikationen

Impedanz: 50 Ω
Leistung: 1 W
Schnittstellenstandard: IEC 60169-16
Haltbarkeit: > 2000
Drehmoment: 1.35 Nm
Schlüsselweite: 19 mm
Temperatur: -15 °C – + 35 °C

Versandgewicht:	0,50 kg
