Siglent F604MS VNA Kalibrierungsset 9 GHz, SMA Male

Siglent F604MS VNA Kalibrierungsset 9 GHz, SMA Male

Artnr.: SL9-806043
Hersteller: Siglent

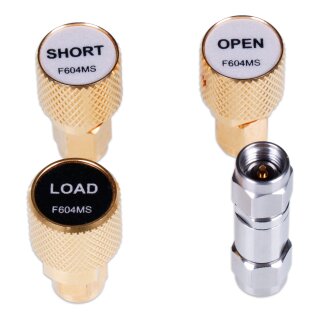

Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)

1.783,00 €

inkl. 19% MwSt.

(1.498,32 € exkl. MwSt.)

ausverkauft

Beschreibung
Kundenrezensionen

Das Siglent F604MS wird zur Kalibrierung von Siglent Vektor- und Spektrumanalysatoren verwendet. Die Standards umfassen eine feste 50 Ω Terminierung, eine offene Last, eine Kurzschlusslast und einen Durchgangsadapter. Die Leistungsspezifikationen des F604MS sind sehr ähnlich zu denen des Keysight 85033E mechanischen Kalibrierkits und es kann als ungefähren Ersatz für das 85033E verwendet werden oder den STD des 85033E in Netzwerkanalysatoren nutzen.

Typ	Stecker	Spezifikation
Offen	3.5mm-Männlich	DC – 9 GHz, Phasenabweichung* ≤ ± 0.8°
Kurzschluss	3.5mm-Männlich	DC – 9 GHz, Phasenabweichung* ≤ ± 0.8°
Last	3.5mm-Männlich	DC – 9 GHz, SWR ≤ 1.032 (Rückverlust ≥ -36 dB)
Durchgang	3.5mm-Männlich zu 3.5mm-Männlich	DC – 9 GHz, SWR ≤ 1.06 (Rückverlust ≥ -31 dB), 9 – 26.5 GHz, SWR ≤ 1.1 (Rückverlust ≥ -26 dB), Einfügungsverlust ≤ 0.1 dB, Verzögerung = 82.0 ps

Spezifikationen

Impedanz: 50 Ω
Leistung: 1 W
Schnittstellenstandard: IEC 60169-23
Haltbarkeit: > 2000
Drehmoment: 0.9 Nm
Schlüsselweite: 8 mm
Temperatur: -15 °C ˜ + 35 °C

Es gibt noch keine Bewertungen.
