Siglent RBSSA3X25 Reflection Bundle
Description
Das Bundle umfasst die Siglent Refl-3000X Lizenz + RB3X25 Brückenmesslizenzoption und Hardware für die SSA3000X-Serie.
Der Siglent RBSSA3X25 wird in Verbindung mit der SSA3000X-Serie von SIGLENT-Spektrumanalysatoren verwendet, um S11-bezogene Parameter wie Rückflussdämpfung, Reflexionskoeffizienten und VSWR zu messen. Der RBSSA3X25 bietet außerdem 2 N(M)-N(M)-Adapter, um die Verbindung zu den Ports des SSA3000X zu erleichtern.

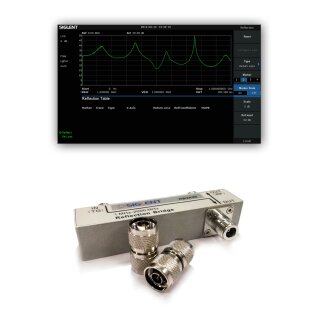

Die Reflexionsbrücke hat 3 Ports, wie in der Abbildung gezeigt:
- IN(TG): Signaleingangsterminal. Dieses Terminal wird mit dem TG-Terminal des Spektrumanalysators verbunden.
- OUT(RF): Signal-Ausgangsterminal. Dieses Terminal wird mit dem RF-Eingangsterminal des Spektrumanalysators verbunden.
- DUT: Dieser Port ist mit dem zu testenden Gerät verbunden.
Der Abstand zwischen den TG- und Eingangsports des SSA3000X ist so konzipiert, dass er dem Abstand auf dem RBSSA3X25 entspricht, um die Genauigkeit zu verbessern, indem die Notwendigkeit zusätzlicher Kabel entfällt.
Spezifikationen
| Frequenzbereich | 1 MHz - 2000 MHz | |
| Steckertyp | N(Weiblich) | |
| Impedanz | 50 Ω | |
| Einsatzverlust IN zu DUT | 5 dB (typisch) | |
| Direktivität | 1 MHz - 2,0 GHz | 2,0 GHz - 2,5 GHz |
| 20 dB (typisch) | 15 dB (typisch) | |
Lieferumfang
- 1 x Aktivierungslizenz für Reflection / VSWR Kit (Refl-SSA3000X)
- 1 x Siglent RB3X25 Reflektions-Messbrücke 2,5 GHz
- Aufbewahrungstasche
