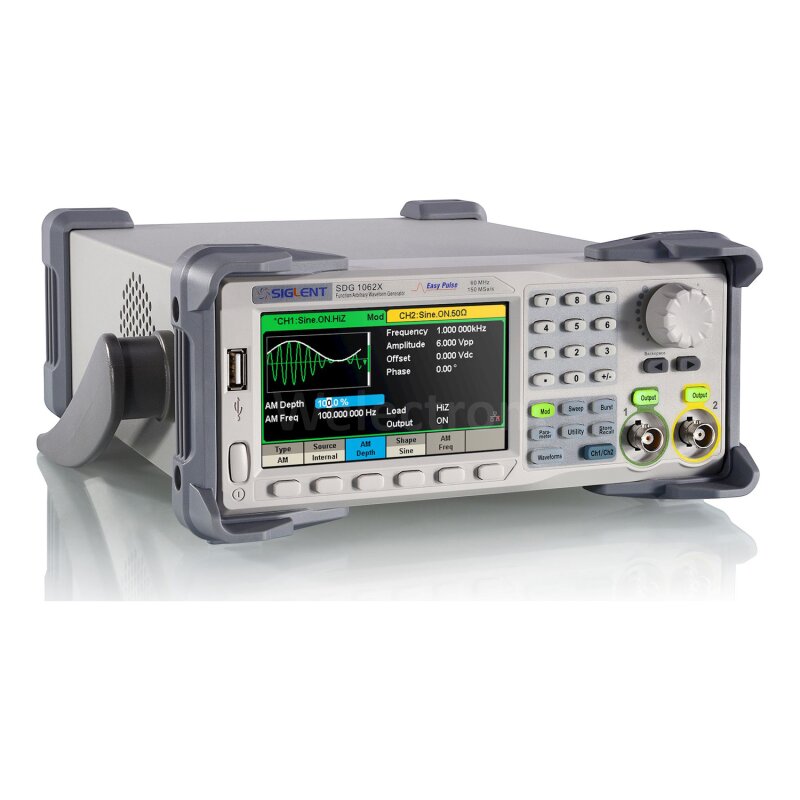

Siglent SDG1032X Funktionsgenerator

(1 Bewertungen)

Artnr.: 105012-001
GTIN: 4251459241339
Hersteller: Siglent

Arbiträrer Funktionsgenerator, 2 Kanäle, 30 MHz Bandbreite, 150 MSa/s Abtastrate, 14-bit Auflösung; 4,3" Display

335,00 €

inkl. 19% MwSt.

(281,51 € exkl. MwSt.)

Aktionspreis!: 343,00 €

ab Lager lieferbar
Lieferstatus: Wird nicht mehr hergestellt

Konfigurieren + Kaufen

Zubehör

Siglent SDG-RMK Rack Mount Kit: Halter für 19" Rack-Einbau für Siglent Signalgeneratoren der Serien SDG800, SDG1000, SDG1000X, SDG2000X, SDG6000X
148,00 € Artikeldetails

Menge: 1

Siglent SPA1010 Signalverstärker - Artikel zurzeit vergriffen: Signalverstärker für Siglent SDG Signalgeneratoren, Ausgangsleistung bis zu 10W
427,00 € Artikeldetails

Menge: 1

Breve-Tufvassons PFS160/230/230V Trenntransformator 230V,...

Breve-Tufvassons Trenntransformator 230V, 160VA: Portabler Sicherheits- und Trenntransformator mit Schuko-Stecker und Steckdose, 230 VAC, IP44, Schutzklasse II, zur galvanischen Potentialtrennung
84,90 € Artikeldetails

Menge: 1

Potentialtrennung

Breve-Tufvassons Trenntransformator 230V, 160VA: Portabler Sicherheits- und Trenntransformator mit Schuko-Stecker und Steckdose, 230 VAC, IP44, Schutzklasse II, zur galvanischen Potentialtrennung
84,90 € Artikeldetails

Menge: 1

Breve-Tufvassons PFS250/230/230V Trenntransformator 230V,...

Breve-Tufvassons Trenntransformator 230V, 250VA: Portabler Sicherheits- und Trenntransformator mit Schuko-Stecker und Steckdose, 230 VAC, IP44, Schutzklasse II, zur galvanischen Potentialtrennung
99,00 € Artikeldetails

Menge: 1

Ihre Konfiguration

inkl. 19% MwSt.

(281,51 € exkl. MwSt.)

Die SDG1000X-Serie von SIGLENT ist eine Reihe von Dual-Channel Funktions- und Arbiträr-Wellenform-Generatoren, die sowohl hohe Leistung als auch Vielseitigkeit bieten. Mit Spezifikationen wie einer maximalen Bandbreite von bis zu 60 MHz, einer Abtastrate von 150 MSa/s und einer vertikalen Auflösung von 14 Bit liefert die SDG1000X außergewöhnliche Signalqualität für eine Vielzahl von Anwendungen.

Die proprietäre EasyPulse™-Technologie überwindet die Einschränkungen traditioneller DDS-Generatoren bei der Erzeugung von Impulswellenformen. Darüber hinaus erzeugt der spezielle Rechteckgenerator hochfrequente Rechteckwellen bis zu 60 MHz mit minimalem Jitter. Diese fortschrittlichen Funktionen ermöglichen es der SDG1000X-Serie, Nutzern eine vielfältige Auswahl an hochpräzisen und jitterarmen Signalen zu bieten, um den wachsenden Anforderungen komplexer und vielfältiger Anwendungen gerecht zu werden.

Hauptmerkmale

Dual-Channel, mit einer Bandbreite von bis zu 60 MHz und einer Amplitude von bis zu 20 Vpp
150 MSa/s Abtastrate, 14-Bit vertikale Auflösung und 16 kpts Wellenformlänge
Innovative EasyPulse™-Technologie, die in der Lage ist, jitterarme Impulswellenformen mit einem breiten Bereich und extrem hoher Präzision bei der Anpassung von Impulsbreite und Anstiegs-/Abfallzeiten zu erzeugen
Spezialschaltung für die Rechteckwellenfunktion, die Rechteckwellen bis zu 60 MHz mit einem Jitter von weniger als 300 ps + 0,05 ppm des Periodenmaßes erzeugt
Verschiedene analoge und digitale Modulationsarten: AM, DSB-AM, FM, PM, FSK, ASK, PSK und PWM
Sweep- und Burst-Funktionen
Harmonische Generatorfunktion
Wellenform-Kombinationsfunktion
Hochpräziser Frequenzzähler

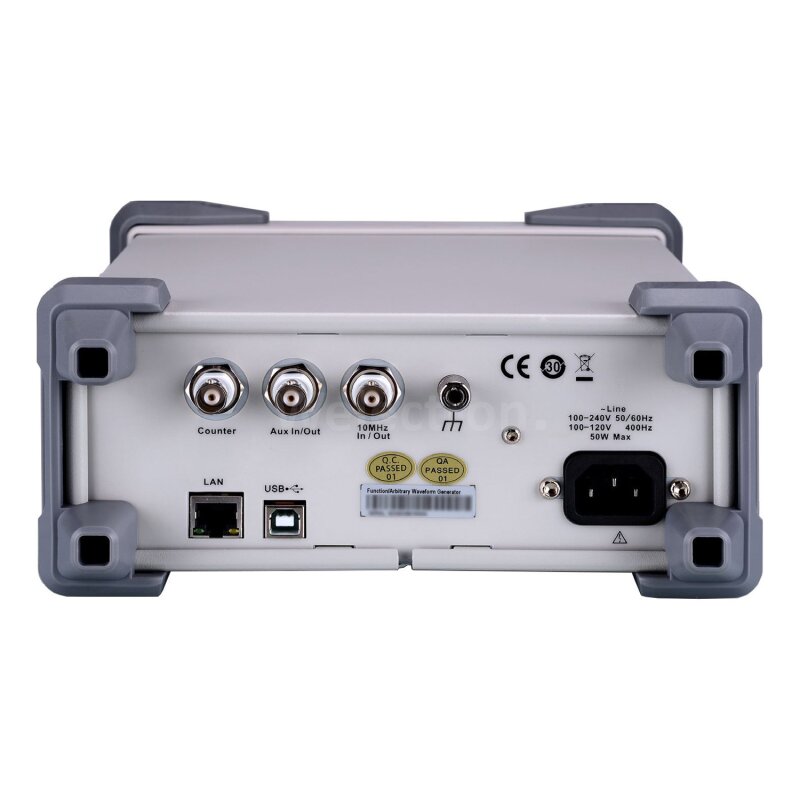

Standard-Schnittstellen: USB Host, USB Device (USBTMC), LAN (VXI-11)
4,3'' TFT-LCD-Display

Lieferumfang

Netzteil
Stromkabel
USB-Kabel
Schnellstartanleitung

Versandgewicht:	4,44 kg

Durchschnittliche Artikelbewertung

Alle Bewertungen:

Wie funktionieren Bewertungen?

Einträge gesamt: 1

Good arbitrary waveform generator
Excellent build quality: Solid chassis, good quality of plastics and rubbers. Precise keys, return stable feedback, fonts and characters are clearly legible, adequately large and defined screen. The compact form factor and the possibility of stacking multiple Siglent instruments are interesting.

Well structured user interface, intuitive to use, with the right amount of settings. In the menus there is already a great variety of periodic signals and not to be used immediately.

Also convenient is the possibility of setting the output impedance to 50 Ohm or high, so as to avoid problems with reflectometry in the cables. The instrument can be controlled remotely via USB and LAN. With the included software you can draw any kind of arbitrary signal.

The vertical resolution is 14 bits or 16384 points. The sampling frequency is equal to 150 Ms / s that is 150 million samples every second, the maximum settable frequency is equal to 30Mhz with an offset equal to 20Vpp. For the price range they are great features.

The tool also includes a precision frequency meter which comes in handy in many cases.

Coupled with the Siglent oscilloscope, it can also be used to create Bode diagrams that are excellent for seeing the frequency response of filters or other signal processing circuits.

I have been using it for a long time and it is very stable, not too loud fan.

The only negative note:
I would have liked to have also found a pair of BNC cables and maybe a pair of T.

Rick

, 08.12.2020
