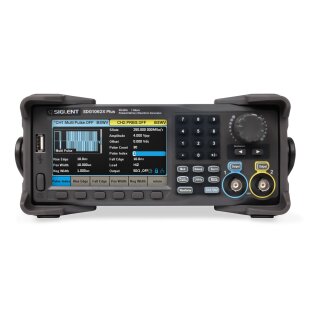

Siglent SDG1062X Plus Funktionsgenerator

Siglent SDG1062X Plus Funktionsgenerator

Artnr.: SL3-110620
Hersteller: Siglent

Arbiträrer Funktionsgenerator, 2 Kanäle,60 MHz Bandbreite,1 GSa/s (4X Interpolation) Abtastrate, 16-bit Auflösung, 4.3" Screen Display, USB Host / USB Device / LAN / GPIB (optional) Schnittstelle, Web Interface

546,00 €

inkl. 19% MwSt.

(458,82 € exkl. MwSt.)

ab Lager lieferbar (knapper Bestand)

Beschreibung
Kundenrezensionen

Die SDG1000X Plus-Serie von SIGLENT ist ein zweikanaliger Funktions- und Arbiträr-Wellenformgenerator mit einer maximalen Bandbreite von 60 MHz. Sie bietet herausragende Systemkennzahlen, darunter eine Abtastrate von 1 GSa/s und eine vertikale Auflösung von 16 Bit. Basierend auf der traditionellen DDS-Technologie werden die innovativen Technologien TrueArb und EasyPulse eingesetzt, um die inhärenten Schwächen der DDS-Technologie bei der Ausgabe von Arbiträrwellen und Rechteck-/Impulswellen zu überwinden. Dadurch können hochpräzise und rauscharme Signale mit geringem Jitter bereitgestellt werden. Darüber hinaus bietet der SDG1000X Plus PRBS-Mustererzeugung, Sequenzwellen-Ausgabe und Dual-Impuls-Ausgabefunktionen, um eine Vielzahl von Anwendungen abzudecken. Modelle der Serie sind unter anderem der SDG1062X Plus und SDG1032X Plus.

Hauptmerkmale

Zweikanaliger Betrieb, maximale Ausgangsfrequenz 60 MHz, maximale Ausgangsamplitude 20 Vpp
Digital-zu-Analog-Wandler mit 1 GSa/s Abtastrate, 16-Bit vertikale Auflösung
Innovative TrueArb-Technologie, basierend auf einer Punkt-für-Punkt-Architektur, unterstützt beliebige 24 Punkte bis 8 Mpts Arbiträrwellenformen mit einer Abtastrate von 1 μSa/s bis 250 MSa/s
Unterstützt Sequenzwiedergabe mit einer maximalen Speichertiefe von 8 Mpts pro Kanal
Innovative EasyPulse-Technologie erzeugt Rechteck- oder Impulswellenformen mit geringem Jitter und ermöglicht präzise Anpassung von Pulsbreite und Anstiegs-/Abfallzeiten
Multi-Puls-Ausgabefunktion zur Messung von Schaltparametern von Leistungselektronik und Bewertung ihrer dynamischen Eigenschaften
Unterstützt PRBS bis zu 40 Mbps
Verschiedene analoge und digitale Modulationstypen: AM, DSB-AM, FM, PM, FSK, ASK, PSK und PWM
Sweep- und Burst-Funktionen
Harmonische Funktion
Funktion zur Wellenform-Kombination
Hochpräzisions-Frequenzzähler
196 integrierte Arbiträrwellenformen
Eingebauter Webserver für die Steuerung des Geräts über Webbrowser
Standard-Schnittstellen: USB Host, USB Device (USBTMC), LAN (VXI-11)
4,3"-LCD-Display

Modellübersicht

	SDG1062X Plus	SDG1062X	SDG1032X Plus	SDG1032X	SDG1022X Plus
Bandbreite	60 MHz		30 MHz		25 MHz
Kanäle	2
Abtastrate	1 GSa/s (4X Interpolation)	150 MSa/s	1 GSa/s (4X Interpolation)	150 MSa/s	1 GSa/s (4X Interpolation)
Vertikale Auflösung	16-bit	14-bit	16-bit	14-bit	16-bit
Arbitrary waveform length	8 Mpts/CH	16 Kpts	8 Mpts/CH	16 Kpts	8 Mpts/CH
Max. Amplitude	±10 V
Display	4.3" display, 480 x 272 x RGB
Schnittstellen	Standard: USB-Host, USB-Device, LAN Optional: GPIB (USB-GPIB-Adapter)	Standard: USB-Host, USB-Device, LAN	Standard: USB-Host, USB-Device, LAN Optional: GPIB (USB-GPIB-Adapter)	Standard: USB-Host, USB-Device, LAN	Standard: USB-Host, USB-Device, LAN Optional: GPIB (USB-GPIB-Adapter)

Lieferumfang

Gerät
Netzkabel
USB-Kabel
Schnellstart-Anleitung
Werkskalibrierschein

Features

Hochleistungs-Abtastsystem

Dank eines 1GSa/s- und 16-Bit-Abtastsystems erreicht der SDG1000X Plus eine extrem hohe Genauigkeit sowohl im Zeit- als auch im Amplitudenbereich, was zu präziser rekonstruierten Wellenformen und geringerer Verzerrung führt

Innovative EasyPulse-Technologie

Bei der Erzeugung einer Rechteck-/Pulswellenform durch DDS tritt ein Ein-Takt-Jitter auf, wenn die Abtastrate kein ganzzahliges Vielfaches der Ausgangsfrequenz ist. Die EasyPulse-Technologie des SDG1000X Plus überwindet diese Schwäche in DDS-Designs erfolgreich und hilft bei der Erzeugung von Rechteck-/Pulswellenformen mit geringem Jitter

Unabhängige Anstiegs-/Abfallzeiteinstellung

Die Anstiegs-/Abfallzeiten können bei jeder Frequenz unabhängig voneinander auf minimal 10ns und maximal 22,4s eingestellt werden. Die Einstellungsschrittweite beträgt nur 100ps

Pulsbreiteneinstellung

Die Pulsbreite kann mit einer Einstellungsschrittweite von nur 100ps auf minimal 19,4ns feineingestellt werden

Innovative TrueArb-Technologie

Für beliebige Wellenformen verfügt TrueArb nicht nur über alle Vorteile des traditionellen DDS, sondern eliminiert auch die Wahrscheinlichkeit, dass DDS schwerwiegende Jitter und Verzerrungen verursachen kann. TrueArb generiert beliebige Wellenformen Punkt für Punkt und überspringt niemals einen Punkt, sodass alle Details der Wellenform wie definiert rekonstruiert werden können

Leistungsstarke Arbiträr-Wellengenerierung und Sequenz-Wiedergabefunktion

Bietet Sequenz-Wiedergabefunktion zur einfachen Erfüllung verschiedener Testanforderungen. Maximale Wellenform-Speichertiefe erreicht 8 Mpts/Kanal. Einfache Einstellung der Zyklusanzahl für jede Wellenform und der Reihenfolge der Wellenform-Wiedergabe. Drei Betriebsmodi: kontinuierlich, Burst und einzeln. Drei Triggerquellen sind verfügbar: "intern", "extern" und "manuell"

Integrierte Mehrfachpuls-Ausgangsfunktion

Integrierte Doppelpuls-Ausgangsfunktion, die in Kombination mit Siglent-Oszilloskopen eine schnelle Messung der Schaltparameter und dynamischen Eigenschaften von Leistungsgeräten ohne Host-Computer-Software ermöglicht. Unterstützt bis zu 30 Pulse, wobei für jeden Puls Pulsflanke und positive sowie negative Pulsbreite unabhängig eingestellt werden können

PRBS-Musterausgabe

Bietet PRBS3 bis PRBS32 Mehrfachmusterausgaben, die Rate ist zwischen 10-6 bps und 40 Mbps beliebig einstellbar, und die Flanke ist zwischen 10 ns und 1us beliebig einstellbar. Schnelle Auswahl voreingestellter Logikpegel wie TTL, LVCMOS, LVPECL und LVDS. Der Differentialmodus ermöglicht es Ihnen, zwei Kanäle einfach als differentielle Paarausgabe einzurichten

Modulation

Umfangreiche Modulationsfunktionen, die häufig verwendete AM/DSB-AM/FM/PM/ASK/FSK/PSK/PWM-Modulationsmethoden unterstützen. Wählbare interne und externe Modulationsquellen

Burst

Unterstützt zwei Burst-Modi: N-Zyklus und Gating. Drei Triggerquellen sind verfügbar: intern, extern und manuell

Sweep

Unterstützt zwei Sweep-Modi, Frequenz und Amplitude, zur einfachen Durchführung von Frequenz- und Amplituden-Sweep-Tests. Unterstützt zwei Sweep-Typen: linear und logarithmisch, sowie drei Sweep-Richtungen: aufwärts, abwärts und aufwärts-abwärts. Drei Triggerquellen sind verfügbar: intern, extern und manuell

Frequenzzähler

Hochpräziser Frequenzzähler, der den Frequenzbereich von 0,1Hz bis 200MHz testen kann

Integrierter WebServer

Unterstützt die Instrumentensteuerung über einen Webbrowser, sodass Testaufgaben remote durchgeführt werden können

Mehr Features
