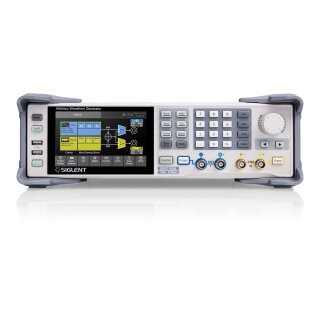

Siglent SDG7032A Funktionsgenerator - Welectron, 9.424,00 €

SIGLENTs SDG7000A ist eine Familie von Dual-Channel-Willkürlichen Wellenformgeneratoren, die eine Bandbreite von bis zu 1 GHz, eine maximale Abtastrate von 5 GSa/s und eine vertikale Auflösung von 14 Bit bieten. Er kann willkürliche Wellenformen Punkt für Punkt mit einer maximalen Abtastrate von 2,5 GSa/s und Vektorsignal mit einer maximalen Abtastrate von 500 MS/s generieren. Darüber hinaus hat er die Fähigkeit, eine Vielzahl von Signalen zu generieren, wie zum Beispiel Dauerwelle, Impuls, Rauschen, PRBS-Muster und ein 16-Bit-Digitalbus. Er unterstützt die Erzeugung komplexer Signale wie Modulation, Abstimmung, Bursting sowie Dual-Channel-Kopieren/Koppeln/Verfolgen und Überlagerung. Die Ausgänge sind differentiell/einzeln und unterstützen einen maximalen Ausgangsbereich von &pm; 24 V. Das Instrument kann eine hohe Amplitude bei hohen Frequenzen sicherstellen, was in einigen Anwendungen einen externen Leistungsverstärker eliminiert und eine breitere Palette von Anforderungen abdeckt.

Hauptmerkmale

Dual-Channel-Differential-/Einzelausgang, 16-Bit-LVDS/LVTTL-Digitalbus-Ausgang
Leistungsfähiges Probenahmesystem mit 5 GSa/s Abtastrate und 14-Bit-vertikaler Auflösung
Maximale Bandbreite von 1 GHz
Generiert willkürliche Wellenformen mit Abtastraten von 0,01 Sa/s bis 2,5 GSa/s und maximaler Speichertiefe
Generiert Vektorsignale mit einer Symbolrate von bis zu 500 MS/s
Erzeugt Pulse mit geringem Jitter, mit einer minimalen Pulsbreite von 1 ns und einer minimalen Flankenzeit von 500 ps
Bis zu 1 GHz Bandbreite für White Gaussian Noise mit einstellbarer Bandbreite
Unterstützt PRBS bis zu 312,5 Mbps
Der digitale Bus kann digitale Signale mit bis zu 1 Gbps ausgeben
Unterstützt analoge/digitale Modulation, Abstimmung und Bursting
Erweiterte Dual-Channel-Betriebsfunktionen: Inter-Channel-Verfolgung, Kopplung und Kopieren; Dual-Channel-Überlagerungsfunktion; Unterstützt gegenseitige Modulation zwischen den Kanälen.
Der 24-Vpp-Analogausgang wird mit &pm; 12 Vdc Offset überlagert, um einen maximalen Ausgangsbereich von &pm; 24 V (48 V) zu bieten
Präziser Frequenzzähler
5-Zoll kapazitiver Touchscreen mit einer Auflösung von 800x480; Unterstützt externe Maus- und Tastaturbedienung; Unterstützt WebServer zur Fernsteuerung der Instrumente
Unterstützt mehrere Schnittstellen: 10 MHz In, 10 MHz Out, Trigger In/Out, RS-232, USB Host, USB Device, LAN, LXI Core 2011, USB-GPIB (optional)
Kompakte Größe: B x H x T = 261,4 mm x 117,3 mm x 329,2 mm
Netzteil: 100 VAC - 240 VAC, 50/60 Hz
Gewicht: 3,4 kg

Modellübersicht

	SDG7102A	SDG7052A	SDG7032A
Kanäle	2 differentiell/einzeln
Bandbreite	1 GHz	500 MHz	350 MHz
Abtastrate	5 GSa/s
Vertikale Auflösung	14-bit
Willkürliche Wellenform	Abtastrate von 0,01 Sa/s bis 2,5 GSa/s; 24 Punkte bis 512 Mio. Punkte pro Kanal Speichertiefe, mit Segmentbearbeitung und -wiedergabe
Vektorsignal (Optional)	500 MS/s maximale Symbolrate; Trägerfrequenz von Gleichspannung (DC) bis 1 GHz einstellbar. Enthält Modulationsmodi wie ASK, PSK, FSK und QAM. Die EasyIQ-Software ermöglicht die Erstellung und Bearbeitung von Vektorsignalen
Kontinuierliche Wellenform	Bis zu 1 GHz, unterstützt die Funktion der harmonischen Erzeugung
Pulse	Min pulse width 1 ns, min. edge 500 ps pulse with low jitter, the rise/fall edge is independently fine adjustable, and the pulse width is fine adjustable

	SDG7102A	SDG7052A	SDG7032A
Rauschen	Bandbreite einstellbar von 1 mHz bis 1 GHz
PRBS	Bitrate: 1 µbps bis 312,5 Mbps Länge: PRBS3 bis PRBS32
Generierung von komplexen Signalen	Unterstützt interne/externe Modulation, AM, FM, PM, PWM, FSK, PSK, ASK usw.; Unterstützt Abstimmung (Sweep); Unterstüzt Burst-Funktionen
Dual-Channel-Funktion	Inter-Channel-Verfolgung, Kopplung und Kopieren. Dual-Channel-Überlagerungsfunktion. Unterstützt gegenseitige Modulation zwischen den Kanälen
Ausgangsbereich	24 Vpp Analogausgang Überlagert mit ± 12 V DC Offset, unterstützt einen maximalen Ausgangsbereich von ± 24 V (48 V)
Digitaler Bus (Optional)	16 Bit, LVTTL- oder LVDS-Ausgang Bitrate: 1 µbps bis 1 Gbps
Schnittstellen	USB 2.0 Host x3, USB 2.0 Device(USBTMC) LAN 10M/100M (VXI-11/Telnet/Socket/WebServer) EXT MOD/CNT, 10MHz In, 10MHz Out, Marker x2, Trigger In/Out
Interaktion	5-Zoll-TFT-LCD mit kapazitivem Touchscreen (800x480) Unterstützt Mausbedienung Unterstützt Webserver Unterstützt SCPI-Steuerung

Erweiterte Spezifikationen

Lieferumfang

Gerät
Netzkabel
USB-Kabel
Schnellstart-Anleitung
2x BNC-Koaxialkabel
Kabellose Maus

Features

Multifunktions-Wellenformgenerator

Die SDG7000A-Serie integriert mehrere Wellenformgenerator-Funktionen von Gleichstrom bis zu kontinuierlichen Wellen bis zu 1 GHz, die in einigen Anwendungen RF-Signalgeneratoren ersetzen können. Sie verwendet die TrueArb-Punkt-für-Punkt beliebige Wellenerzeugungstechnologie von Siglent, die benutzeranpassbare Ausgangsabtastraten von 0,01 Sa/s bis zu 2,5 GSa/s mit ausgezeichneter Jitter-Performance ermöglicht und die Erzeugung von I/Q-Vektorsignalen mit einer maximal einstellbaren Bandbreite von mehr als 500 MHz ermöglicht. Durch die Vorteile der EasyPulse-Architektur von Siglent kann ein Niederjitter-Puls mit einer minimalen Pulsbreite von 1 ns erzeugt werden. Die SDG7000A verfügt auch über einen Gaußschen Rauschausgang mit einstellbarer Bandbreite, die Erzeugung von Pseudozufallscode, optional 16 Kanäle digitalen Signaloutputs zur Synthese digitaler Kommunikation und vieles mehr.

Weitreichende Amplitudenausgabe

24 Vpp analoger Ausgang, überlagert mit ± 12 V Gleichspannungsoffset, bietet einen maximalen Ausgangsbereich von ± 24 V (48 V).

Ausgezeichnete willkürliche Wellenformgenerierung

AFG-Modus und AWG-Modus

Der AFG-Modus verwendet die traditionelle DDS-Technologie zur Generierung von willkürlichen Wellenformen.
Der AWG-Modus verwendet die innovative TrueArb-Technologie mit einer einstellbaren Abtastrate von 0,01 Sa/s bis 2,5 GSa/s und einem Jitter von weniger als 20 ps. Er hat nicht nur alle Vorteile der traditionellen DDS-Technologie, sondern überwindet auch deren intrinsische Jitter- und Verzerrungsdefekte. Die flexible Plattform bietet auch Null-Order-Hold-, lineare und Sinc-Interpolationsmethoden für eine erhöhte Flexibilität bei der Erstellung komplexer Wellenformen.

Bearbeitung und Wiedergabe von Sequenzen

Der SDG7000A unterstützt bis zu 1024 willkürliche Wellensegmente, von denen jedes mit maximal 65535 Wiederholungen eingestellt werden kann. Beim Wechsel zwischen Segmenten bewegt sich die Ausgabe nahtlos vom letzten Punkt des vorherigen Segments zum ersten Punkt des nächsten Segments, ohne einen Leerlaufpegel zu erzeugen. Dies eignet sich für Anwendungen mit hohen Anforderungen an das Umschalten von Wellenformen.

EasyWaveX

EasyWaveX unterstützt umfassende Funktionen zur Bearbeitung willkürlicher Wellen, darunter manuelles, lineares, koordinatenbasiertes und gleichungsbasiertes Zeichnen, die eine schnelle Generierung der erforderlichen Wellenformen ermöglichen. Die EasyWaveX-Bearbeitungssoftware ist in den SDG7000A integriert und kann auch auf einem Computer installiert werden, wobei sie über USB- oder LAN-Schnittstellen mit dem SDG7000A interagiert.

Hochgeschwindigkeits-Impulse mit geringem Jitter

Geringer Jitter

Bei der Generierung einer Quadrat-/Impuls-Wellenform durch die traditionelle DDS-Technologie kann zusätzlicher Jitter auftreten, wenn die Abtastrate nicht ein ganzzahliges Vielfaches der Ausgangsfrequenz ist. Die EasyPulse-Technologie überwindet erfolgreich diese Schwäche in DDS-Designs und trägt dazu bei, Square-/Pulse-Wellenformen mit geringem Jitter zu erzeugen.

Hochgeschwindigkeit

Die minimale Pulsbreite von 1 ns kann bei jeder Frequenz generiert werden. Die Pulsbreite kann in Schritten von 10 ps fein eingestellt werden.

Flexible Flanke

Einstellbare feine Schritt-Auflösung von 100 ps. Die minimale Flankenzeit beträgt 500 ps und kann bei jeder Frequenz erzeugt werden. Die aufsteigende/abfallende Flanke kann jeweils eingestellt werden und kann verwendet werden, um asymmetrische Pulse zu generieren.

Vektorsignal-Ausgabe (Optional)

Der SDG7000A kann gängige Modulationstypen von IQ-Signalen generieren, wie ASK, FSK, PSK, QAM. Mit der innovativen Resampling-Technologie kann eine ausgezeichnete EVM-Performance bei jeder Symbolrate zwischen 250 S/s und 500 MS/s erreicht werden. Der eingebaute digitale Quadraturmodulator kann den Träger des IQ-Signals auf jede Frequenz zwischen 0 Hz und 1 GHz modulieren. Die EasyIQ-Software kann verwendet werden, um verschiedene Arten von IQ-Signalen zu generieren und zu bearbeiten.

Generator für komplexe Signale

Modulation

Es werden verschiedene analoge und digitale Modulationsmodi unterstützt, darunter AM, FM, PM, FSK, ASK, PSK, DSB SC und PWM. Es gibt drei Modulationsquellen: Intern, Extern und Kanal.

Sweep und Burst

Die Sweep-Funktion unterstützt die Modi "Lin" und "Log", während Burst die Modi "NCycle" und "Gated" ermöglicht. Sowohl Sweep als auch Burst unterstützen Triggerquellen: Intern, Extern und Manuell.

Harmonics-Funktion

Die Harmonics-Funktion bietet die Möglichkeit, höhere Ordnungselemente zu Ihrem Signal hinzuzufügen.

Verbesserte Funktionalität für Dual-Kanäle

Zwei Dual-Channel-Betriebsmodi

Der unabhängige Modus ermöglicht es, dass die beiden Kanäle als zwei unabhängige Generatoren verwendet werden. Der unabhängige Modus beseitigt auch die Diskontinuität auf der Ausgabe, wenn Parameter (Frequenz, Amplitude) geändert werden.
Phasenverriegelter Modus: Gleicht automatisch die Phasen der einzelnen Ausgänge an.

Verfolgen/Kopieren/Kopplung

Die Funktionen "Verfolgen", "Kopieren" und "Kopplung" zwischen den beiden Kanälen können die Parameter eines Kanals schnell gemäß den Anforderungen auf den anderen übertragen, die Bedienung erheblich vereinfachen und die Anforderungen an schnelles und synchrones Umschalten von Wellenformen erfüllen.

Kombination von Wellenformen

Überlagert CH1- und CH2-Wellenformen intern und stellt die kombinierte Wellenform an einen vom Benutzer ausgewählten Ausgang bereit. Es kombiniert problemlos Grundwellenformen, zufälliges Rauschen, Modulationssignale, Sweep-Signale, Burst-Signale, EasyPulse-Wellenformen und TrueArb-Wellenformen ohne externe Verbindungen oder komplexe Bearbeitung.

Kanalmodulation

Ein Kanal kann den anderen ohne externe Verbindungen modulieren. Diese Funktion bietet eine einfache Methode zur Erstellung komplexer Modulationswellenformen. Der modulierende Wellenkanal kann direkt ausgegeben und mit dem modulierten Signal verglichen werden.

Mehr Features
