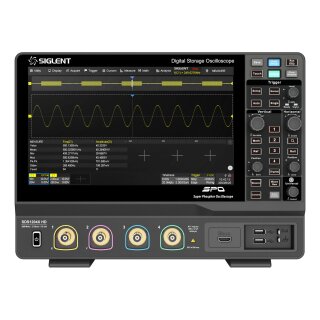

Siglent SDS1204X HD Oszilloskop

Die hochauflösenden digitalen Speicheroszilloskope der Serie SDS1000X HD von Siglent basieren auf 2 GSa/s, 12-Bit-Analog-Digital-Wandlern und Front-Ends mit exzellentem Rauschverhalten. Sie sind mit Bandbreiten von 70 bis 200 MHz erhältlich, haben eine maximale Aufzeichnungslänge von 100 Mpts und zeigen 2/4 analoge Kanäle + 16 digitale Kanäle für die gemischte Signalanalyse.

Die SDS1000X HD-Serie verwendet die SPO-Technologie von Siglent mit einer maximalen Wellenform-Erfassungsrate von bis zu 120.000 wfm/s (normaler Modus, bis zu 500.000 wfm/s im Sequenzmodus), einer 256-stufigen Intensitätsabstufungs-Anzeigefunktion sowie einem Farbtemperatur-Anzeigemodus. Außerdem verfügt er über ein innovatives digitales Triggersystem mit hoher Empfindlichkeit und geringem Jitter. Das Triggersystem unterstützt mehrere leistungsstarke Triggermodi, einschließlich seriellem Bus-Triggering. Tools wie History-Wellenformaufzeichnung, Such- und Navigationsfunktionen, Maskentest, Bode Plot, Leistungsanalyse und ermöglichen die Erfassung, Speicherung und Analyse umfangreicher Wellenformaufzeichnungen. Eine beeindruckende Reihe von Mess- und Mathematikfunktionen, Optionen für einen 25-MHz-Arbiträrwellenformgenerator sowie serielle Dekodierung sind weitere Merkmale des SDS1000X HD.

Der große kapazitive 10,1-Zoll-Touchscreen unterstützt Multi-Touch-Gesten und kann durch das benutzerfreundliche UI-Design die Effizienz der Bedienung erheblich verbessern. Er unterstützt auch die Maussteuerung und die Web-Fernsteuerung über LAN.

Modellübersicht

Lieferumfang

• Gerät
• Tastköpfe
• Netzkabel
• USB-Kabel
• Schnellstart-Anleitung
• Werkskalibrierschein

Features

12-Bit-Hochauflösung

Vertikales und horizontales Zoomen, zusammen mit einer umfangreichen Speichertiefe, nutzen die 12-Bit-ADC-Auflösung voll aus. Ingenieure können gleichzeitig die Gesamtansicht der Wellenform und ihre Details betrachten.

Reduziertes Rauschniveau

Lediglich 70 μVrms bei einer Bandbreite von 200 MHz

Hohe Präzision in der Gleichstromverstärkung

0,5% Genauigkeit

Hervorragende Benutzeroberfläche und Benutzererfahrung

Das GerÄt verfÜgt Über ein 10,1-Zoll-Display mit einer Auflösung von 1024x600, was die visuelle Klarheit und Detailgenauigkeit erhöht. Es ist mit einem kapazitiven Touchscreen ausgestattet, der Multitouch-Gesten unterstützt. Benutzer können Wellenformspuren schnell mit Fingerbewegungen verschieben oder skalieren, was die Betriebseffizienz erheblich verbessert. Darüber hinaus ermöglicht ein integrierter WebServer die Fernsteuerung über eine Webseite im LAN. Das Gerät unterstützt zudem die Nutzung einer externen Maus und Tastatur und bietet vielseitige Steuerungsoptionen.

Hohe Aktualisierungsrate der Wellenform

Mit einer Wellenform-Aktualisierungsrate von bis zu 120.000 wfm/s kann das Oszilloskop problemlos ungewöhnliche oder selten auftretende Ereignisse erfassen. Im Sequenzmodus kann die Wellenformerfassungsrate bis zu 500.000 wfm/s erreichen.

Große Aufzeichnungstiefe

Durch den Einsatz einer hardwarebasierten Zoom-Technik und einer Aufzeichnungslänge von bis zu 100 Mpts können Benutzer eine langsamere Zeitbasis wählen, ohne die Abtastrate zu beeinträchtigen, und dann schnell in den Bereich von Interesse hineinzoomen.

Mehrere Triggerfunktionen

Kante, Flanke, Impulsbreite, Video, Fenster, Runt, Intervall, Dropout, Muster, Qualifiziert, N-te Kante, Verzögerung, Einricht-/Haltezeit und Serieller Trigger.

Fortgeschrittene Mathematikfunktion

Das Gerät unterstützt grundlegende Operationen (Addition, Subtraktion, Multiplikation, Division) sowie FFT, Integration, Differentiation, Quadratwurzel und mehr. Ein Formeleditor ist für komplexe Berechnungen verfügbar, mit vier Mathematikspuren. Es verfügt über eine hardwarebeschleunigte FFT für bis zu 2 Mpts, was eine hohe Frequenzauflösung und schnelle Aktualisierungsraten gewährleistet. Die FFT-Funktion bietet verschiedene Fensterfunktionen, um den unterschiedlichen Bedürfnissen bei der Spektrummessung gerecht zu werden und umfasst drei Modi (Normal, Durchschnitt, Max-Hold) für verschiedene Beobachtungen des Leistungsspektrums. Es unterstützt auch die automatische Spitzenwerterkennung und Marker.

Messungen einer Vielzahl von Parametern

Die Parametermessungen umfassen 4 Kategorien: Horizontal, Vertikal, Verschiedenes und CH-Verzögerung, was insgesamt mehr als 50 verschiedene Arten von Messungen ermöglicht. Die Messungen können innerhalb einer bestimmten Gate-Periode durchgeführt werden. Es werden Messungen an Mathematik-, Referenz- und Verlaufsrahmen unterstützt.

Parameter Statistik Funktion

Statistiken zeigen aktuelle, maximale und minimale Werte, Standardabweichung und Mittelwert an. Ein Histogramm zeigt die Wahrscheinlichkeitsverteilungen der Parameter. Trend und Track veranschaulichen die Parameterwerte im Zeitverlauf. Bei horizontalen Parametern wie der Periode werden alle Ergebnisse eines Rahmens analysiert, was die Geschwindigkeit der Statistik erhöht und die Beobachtung der Verteilung über den Rahmen mit Histogramm und Track ermöglicht.

Historienmodus

Die Historienfunktion kann bis zu 80.000 Rahmen von Wellenformen aufzeichnen. Die Aufzeichnung erfolgt automatisch, sodass der Benutzer die historischen Wellenformen jederzeit abspielen kann, um ungewöhnliche Ereignisse zu beobachten und schnell den Bereich von Interesse mit Hilfe von Markierungen oder Messungen zu lokalisieren.

Sequenzmodus

Die segmentierte Speichersammlung speichert die Wellenform in mehrere Speichersegmente (bis zu 80.000), wobei jedes Segment eine ausgelöste Wellenform sowie die Informationen zur Totzeit speichert. Das Intervall zwischen den Segmenten kann bis zu 2 μs klein sein. Alle Segmente können mit der Historienfunktion wiedergegeben werden.

Suchen und Navigieren

Das Oszilloskop kann vom Benutzer spezifizierte Ereignisse in einem Rahmen suchen. Durch die Suche markierte Ereignisse können automatisch mit der Navigationsfunktion aufgerufen werden. Es kann auch nach Zeit (Verzögerungsposition) und Historienrahmen navigieren.

Serielle Busdekodierung

Dekodierte Zeichen werden über die Ereignisliste angezeigt. Informationen zum Busprotokoll können schnell und intuitiv in Tabellenform dargestellt werden. Unterstützt werden I²C, SPI, UART, CAN und LIN.

Hardwarebasierte Hochgeschwindigkeits-Maskentestfunktion

Das Oszilloskop nutzt eine hardwarebasierte Maskentestfunktion, die bis zu 80.000 Pass-/Fail-Entscheidungen pro Sekunde durchführt. Es ist einfach, benutzerdefinierte Testvorlagen zu erstellen, um Vergleiche mit der Trace-Maske anzubieten, was es für langfristige Signalüberwachung oder automatisierte Produktionslinientests geeignet macht. Eine integrierte Maskeneditor-Anwendung hilft beim Erstellen benutzerdefinierter Masken.

Bode-Diagramm

Der SDS800X HD kann das USB AWG-Modul oder ein unabhängiges Siglent SDG-Instrument steuern, den Amplituden- und Phasenfrequenzgang eines Geräts scannen und die Daten als Bode-Plot anzeigen. Es gibt auch einen Vari-Level-Modus für die genaue Messung der Power Supply Control Loop Response (PSRR).
