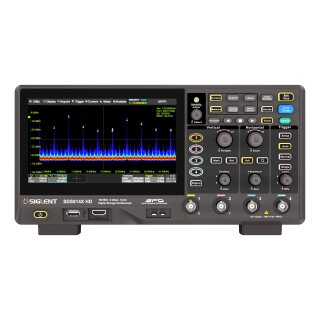

Siglent SDS814X HD Oszilloskop

Die Siglent SDS800X HD Serie digitaler Speicheroszilloskope bietet hohe Auflösung, basierend auf 12-Bit-Analog-Digital-Umsetzern und rauscharmen Eingangsstufen, mit Abtastraten von 2 GSa/s. Diese Oszilloskope sind mit Bandbreitenoptionen von 70 bis 200 MHz verfügbar, unterstützen eine maximale Aufzeichnungslänge von 100 Mpts und ermöglichen die gemischte Signalanalyse mit 2/4 analogen Kanälen und 16 digitalen Kanälen.

Mit der Nutzung von Siglents SPO-Technologie erreicht die SDS800X HD Serie eine Wellenform-Erfassungsrate von bis zu 120.000 wfm/s im Normalmodus und bis zu 500.000 wfm/s im Sequenzmodus. Sie verfügt über eine 256-Stufen-Intensitätsgradierung und einen Farbtemperaturanzeigemodus für verbesserte visuelle Analysen. Die Serie führt ein hochsensibles und jitterarmes digitales Triggersystem ein, das verschiedene fortgeschrittene Triggermodi, einschließlich Triggerung durch serielle Busse, unterstützt.

Erweiterte Wellenformaufzeichnungen, Speicherung und Analyse werden durch Funktionen wie Wellenformaufzeichnungshistorie, Such- und Navigationsfunktionen, Maskentest, Bode-Plot und Leistungsanalyse ermöglicht. Die Oszilloskope sind mit umfassenden Mess- und Mathematikwerkzeugen ausgestattet, bieten die Option für einen 25 MHz beliebigen Wellenformgenerator und Seriendekodierungsfähigkeiten, was ihre Vielseitigkeit erhöht.

Der 7-Zoll kapazitive Touchscreen unterstützt Multitouch-Gesten und bietet eine benutzerfreundliche Schnittstelle, die die Betriebseffizienz erheblich steigert. Zusätzlich bieten die Oszilloskope Maussteuerung und Fernsteuerung über das Web via LAN, was ihre Benutzerfreundlichkeit und Bequemlichkeit weiter ausbaut.

Modellübersicht

Lieferumfang

• Gerät
• Tastköpfe
• Netzkabel
• USB-Kabel
• Schnellstart-Anleitung
• Werkskalibrierschein

Features

12-Bit-Hochauflösung

Vertikales und horizontales Zoomen, zusammen mit einer umfangreichen Speichertiefe, nutzen die 12-Bit-ADC-Auflösung voll aus. Ingenieure können gleichzeitig die Gesamtansicht der Wellenform und ihre Details betrachten.

Reduziertes Rauschniveau

Lediglich 70 μVrms bei einer Bandbreite von 200 MHz

Hohe Präzision in der Gleichstromverstärkung

0,5% Genauigkeit

Hervorragende Benutzeroberfläche und Benutzererfahrung

Das Gerät verfügt über ein 7-Zoll-Display mit einer Auflösung von 1024x600, was die visuelle Klarheit und Detailgenauigkeit erhöht. Es ist mit einem kapazitiven Touchscreen ausgestattet, der Multitouch-Gesten unterstützt. Benutzer können Wellenformspuren schnell mit Fingerbewegungen verschieben oder skalieren, was die Betriebseffizienz erheblich verbessert. Darüber hinaus ermöglicht ein integrierter WebServer die Fernsteuerung über eine Webseite im LAN. Das Gerät unterstützt zudem die Nutzung einer externen Maus und Tastatur und bietet vielseitige Steuerungsoptionen.

Variable Schriftgröße für unterschiedliche Beobachtungsbedürfnisse

Große Schriftgröße, geeignet für die Verwendung auf Geräten, und kleine Schriftgröße für eine exquisite Anzeige, ideal für Szenarien mit großen Bildschirmen wie VNC.

Hohe Aktualisierungsrate der Wellenform

Mit einer Wellenform-Aktualisierungsrate von bis zu 120.000 wfm/s kann das Oszilloskop problemlos ungewöhnliche oder selten auftretende Ereignisse erfassen. Im Sequenzmodus kann die Wellenformerfassungsrate bis zu 500.000 wfm/s erreichen.

Große Aufzeichnungstiefe

Durch den Einsatz einer hardwarebasierten Zoom-Technik und einer Aufzeichnungslänge von bis zu 100 Mpts können Benutzer eine langsamere Zeitbasis wählen, ohne die Abtastrate zu beeinträchtigen, und dann schnell in den Bereich von Interesse hineinzoomen.

Mehrere Triggerfunktionen

Kante, Flanke, Impulsbreite, Video, Fenster, Runt, Intervall, Dropout, Muster, Qualifiziert, N-te Kante, Verzögerung, Einricht-/Haltezeit und Serieller Trigger.

Fortgeschrittene Mathematikfunktion

Das Gerät unterstützt grundlegende Operationen (Addition, Subtraktion, Multiplikation, Division) sowie FFT, Integration, Differentiation, Quadratwurzel und mehr. Ein Formeleditor ist für komplexe Berechnungen verfügbar, mit vier Mathematikspuren. Es verfügt über eine hardwarebeschleunigte FFT für bis zu 2 Mpts, was eine hohe Frequenzauflösung und schnelle Aktualisierungsraten gewährleistet. Die FFT-Funktion bietet verschiedene Fensterfunktionen, um den unterschiedlichen Bedürfnissen bei der Spektrummessung gerecht zu werden und umfasst drei Modi (Normal, Durchschnitt, Max-Hold) für verschiedene Beobachtungen des Leistungsspektrums. Es unterstützt auch die automatische Spitzenwerterkennung und Marker.

Messungen einer Vielzahl von Parametern

Die Parametermessungen umfassen 4 Kategorien: Horizontal, Vertikal, Verschiedenes und CH-Verzögerung und bieten insgesamt über 50 verschiedene Arten von Messungen. Die Messungen können innerhalb einer bestimmten Gate-Periode durchgeführt werden. Es werden Messungen an Math-, Referenz- und History-Frames unterstützt

Parameter Statistikfunktion

Statistiken zeigen aktuelle, maximale und minimale Werte, Standardabweichung und Mittelwert an. Ein Histogramm zeigt die Wahrscheinlichkeitsverteilungen der Parameter. Trend und Track veranschaulichen die Parameterwerte im Zeitverlauf. Bei horizontalen Parametern wie der Periode werden alle Ergebnisse eines Rahmens analysiert, was die Geschwindigkeit der Statistik erhöht und die Beobachtung der Verteilung über den Rahmen mit Histogramm und Track ermöglicht.

Historienmodus

Die Historienfunktion kann bis zu 80.000 Rahmen von Wellenformen aufzeichnen. Die Aufzeichnung erfolgt automatisch, sodass der Benutzer die historischen Wellenformen jederzeit abspielen kann, um ungewöhnliche Ereignisse zu beobachten und schnell den Bereich von Interesse mit Hilfe von Markierungen oder Messungen zu lokalisieren.

Sequenzmodus

Die segmentierte Speichersammlung speichert die Wellenform in mehrere Speichersegmente (bis zu 80.000), wobei jedes Segment eine ausgelöste Wellenform sowie die Informationen zur Totzeit speichert. Das Intervall zwischen den Segmenten kann bis zu 2 μs klein sein. Alle Segmente können mit der Historienfunktion wiedergegeben werden.

Suchen und Navigieren

Das Oszilloskop kann vom Benutzer spezifizierte Ereignisse in einem Rahmen suchen. Durch die Suche markierte Ereignisse können automatisch mit der Navigationsfunktion aufgerufen werden. Es kann auch nach Zeit (Verzögerungsposition) und Historienrahmen navigieren.

Serielle Busdekodierung

Dekodierte Zeichen werden über die Ereignisliste angezeigt. Informationen zum Busprotokoll können schnell und intuitiv in Tabellenform dargestellt werden. Unterstützt werden I²C, SPI, UART, CAN und LIN.

Hardwarebasierte Hochgeschwindigkeits-Maskentestfunktion

Das Oszilloskop nutzt eine hardwarebasierte Maskentestfunktion, die bis zu 80.000 Pass-/Fail-Entscheidungen pro Sekunde durchführt. Es ist einfach, benutzerdefinierte Testvorlagen zu erstellen, um Vergleiche mit der Trace-Maske anzubieten, was es für langfristige Signalüberwachung oder automatisierte Produktionslinientests geeignet macht. Eine integrierte Maskeneditor-Anwendung hilft beim Erstellen benutzerdefinierter Masken.

Bode-Diagramm

Der SDS800X HD kann das USB AWG-Modul oder ein unabhängiges Siglent SDG-Instrument steuern, den Amplituden- und Phasenfrequenzgang eines Geräts scannen und die Daten als Bode-Plot anzeigen. Es gibt auch einen Vari-Level-Modus für die genaue Messung der Power Supply Control Loop Response (PSRR).
