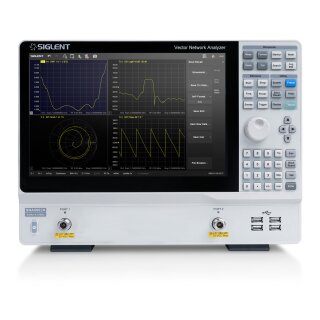

Siglent SNA5002A Vektor-Netzwerkanalysator

Artnr.: SL6-850020
Vektor-Netzwerkanalysator, 2 Ports, 9 kHz .. 4,5 GHz Frequenzbereich, Touch Screen
ab 7.854,00 € inkl. 19% MwSt.
6.600,00 € exkl. MwSt.

kostenfreier Versand

bestellbar

Lieferzeit: 31 - 33 Arbeitstage

Ihre Konfiguration
Software-Optionen
  • Siglent F503ME VNA Kalibrierungsset 4,5 GHz, Typ N Male
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
  • Siglent F503FE VNA Kalibrierungsset 4,5 GHz, Typ N Female
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
  • Siglent F603ME VNA Kalibrierungsset 4,5 GHz, SMA Male
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
  • Siglent F603FE VNA Kalibrierungsset 4,5 GHz, SMA Female
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
    bestellbar
    Lieferzeit: 5 - 7 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
  • Siglent F504MS VNA Kalibrierungsset 9 GHz, Typ N Male
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
    im Zulauf
    Lieferzeit: 28 - 30 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
  • Siglent F504FS VNA Kalibrierungsset 9 GHz, Typ N Female
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
    bestellbar
    Lieferzeit: 5 - 7 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
  • Siglent F604MS VNA Kalibrierungsset 9 GHz, SMA Male
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
    bestellbar
    Lieferzeit: 5 - 7 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (male), Short (male), Match (male, 50 Ohm), Through (male-male)
  • Siglent F604FS VNA Kalibrierungsset 9 GHz, SMA Female
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Mechanisches Kalibrierungs-Set für Vektor-Netzwerkanalysatoren, 50 Ohm, bestehend aus Endstücken Open (female), Short (female), Match (female, 50 Ohm), Through (female-female)
7.854,00 € inkl. 19% MwSt. *

Beschreibung

Die Vektornetzwerkanalysatoren der Serie SNA5000A von SIGLENT haben einen Frequenzbereich von 9 kHz bis 26,5 GHz und unterstützen 2/4-Port Streuparameter-, Differenzialparameter- und Zeitbereichsmessungen.

Die SNA5000A-Serie erlauben die Bestimmung von Q-Faktor, Bandbreite und Einfügedämpfung (Insertion Loss) eines Filters. Sie unterstützen Impedanzumwandlung, Bewegung der Messebene, Grenzwertprüfung, Ripple-Test, Simulation von Testvorrichtungen und Anpassungen für das Entfernen/Einfügen von Messadaptern.

Die SNA5000A-Serie verfügt über fünf Sweep-Typen: linearer Frequenz Modus, logarithmischer Frequenz Modus, Power-Sweep Modus, CW-Zeit-Modus und Segment-Sweep-Modus. Darüber hinaus werden die Streuparameter-Korrekturen SOLT, SOLR, TRL, Response und Enhanced Response unterstützt und ermöglichen so mehr Flexibilität in Entwicklungs- und Fertigungsanwendungen.

SNA5002A SNA5012A SNA5004A SNA5014A SNA5022A SNA5032A
Frequenzbereich 9 kHz .. 4,5 GHz 9 kHz .. 8,5 GHz 9 kHz .. 4,5 GHz 9 kHz .. 8,5 GHz 100 kHz .. 13,5 GHz 100 kHz .. 26,5 GHz
Ports 2 4 2
Frequenzauflösung 1 Hz
Pegelauflösung 0,05 V
IFBW-Bereich 10 Hz .. 3 MHz
Einstellbereich des Ausgangspegels -55 dBm .. +10 dBm
Dynamikbereich 125 dBm
SNA5002A SNA5012A SNA5004A SNA5014A SNA5022A SNA5032A
Kalibrierungsarten Response-Kalibrierung, Enhanced Response-Kalibrierung, Vollständige Ein-Port-Kalibrierung, Vollständige Zwei-Port-Kalibrierung, Vollständige Drei-Port-Kalibrierung, Vollständige Vier-Port-Kalibrierung, TRL-Kalibrierung
Messarten Messung von Streuparametern, Differentialparametermessung, Empfängermessung, Zeitbereichsparameteranalyse, Grenzwerttest, Rippeltest, Impedanzumwandlung, Fixtursimulation, Adapterentfernung/Einfügung, erweiterte Zeitbereichsparameteranalyse (TDR)
Bias-Tees Unterstützung
Schnittstellen LAN, USB-Gerät, USB-Host (USB-GPIB)
Fernsteuerung SCPI/Labview/IVI basierend auf USB-TMC/VXI-11/Socket/Telnet/WebServer
Display 12,1-Zoll-Touchscreen
Video output HDMI

Lieferumfang

  • Gerät
  • Netzkabel
  • USB-Kabel
  • Werkskalibrierschein
  • Drahtlose Maus
  • Schutzabdeckung

Features

Mehrfensteranzeige
Multiformatanzeige
Speicher- und aktuelle Daten anzeigen und vergleichen
Datenanzeige halten
Impedanzumwandlung
Formeleditor
Port-Erweiterungen
Einbettung und Ausbettung
Zeitbereichsanalyse
Erweiterte Zeitbereichsanalyse (TDR)
Spektrumanalyse
Skalare Mischermessung
Pulsmodulation
Materialmessung
Schaltmatrixmessung
