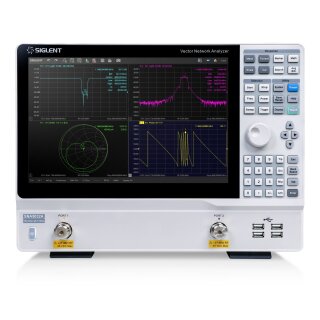

Siglent SNA5032A Vektor-Netzwerkanalysator - Welectron, 35.795,00 €

Die Vektornetzwerkanalysatoren der Serie SNA5000A von SIGLENT haben einen Frequenzbereich von 9 kHz bis 26,5 GHz und unterstützen 2/4-Port Streuparameter-, Differenzialparameter- und Zeitbereichsmessungen.

Die SNA5000A-Serie erlauben die Bestimmung von Q-Faktor, Bandbreite und Einfügedämpfung (Insertion Loss) eines Filters. Sie unterstützen Impedanzumwandlung, Bewegung der Messebene, Grenzwertprüfung, Ripple-Test, Simulation von Testvorrichtungen und Anpassungen für das Entfernen/Einfügen von Messadaptern.

Die SNA5000A-Serie verfügt über fünf Sweep-Typen: linearer Frequenz Modus, logarithmischer Frequenz Modus, Power-Sweep Modus, CW-Zeit-Modus und Segment-Sweep-Modus. Darüber hinaus werden die Streuparameter-Korrekturen SOLT, SOLR, TRL, Response und Enhanced Response unterstützt und ermöglichen so mehr Flexibilität in Entwicklungs- und Fertigungsanwendungen.

	SNA5002A	SNA5012A	SNA5004A	SNA5014A	SNA5022A	SNA5032A
Frequenzbereich	9 kHz .. 4,5 GHz	9 kHz .. 8,5 GHz	9 kHz .. 4,5 GHz	9 kHz .. 8,5 GHz	100 kHz .. 13,5 GHz	100 kHz .. 26,5 GHz
Ports	2		4		2
Frequenzauflösung	1 Hz
Pegelauflösung	0,05 V
IFBW-Bereich	10 Hz .. 3 MHz
Einstellbereich des Ausgangspegels	-55 dBm .. +10 dBm
Dynamikbereich	125 dBm

	SNA5002A	SNA5012A	SNA5004A	SNA5014A	SNA5022A	SNA5032A
Kalibrierungsarten	Response-Kalibrierung, Enhanced Response-Kalibrierung, Vollständige Ein-Port-Kalibrierung, Vollständige Zwei-Port-Kalibrierung, Vollständige Drei-Port-Kalibrierung, Vollständige Vier-Port-Kalibrierung, TRL-Kalibrierung
Messarten	Messung von Streuparametern, Differentialparametermessung, Empfängermessung, Zeitbereichsparameteranalyse, Grenzwerttest, Rippeltest, Impedanzumwandlung, Fixtursimulation, Adapterentfernung/Einfügung, erweiterte Zeitbereichsparameteranalyse (TDR)
Bias-Tees	Unterstützung
Schnittstellen	LAN, USB-Gerät, USB-Host (USB-GPIB)
Fernsteuerung	SCPI/Labview/IVI basierend auf USB-TMC/VXI-11/Socket/Telnet/WebServer
Display	12,1-Zoll-Touchscreen
Video output	HDMI

Erweiterte Spezifikationen

Lieferumfang

Gerät
Netzkabel
USB-Kabel
Werkskalibrierschein
Drahtlose Maus
Schutzabdeckung

Features

Mehrfensteranzeige

Multiformatanzeige

Speicher- und aktuelle Daten anzeigen und vergleichen

Datenanzeige halten

Impedanzumwandlung

Formeleditor

Port-Erweiterungen

Einbettung und Ausbettung

Zeitbereichsanalyse

Erweiterte Zeitbereichsanalyse (TDR)

Spektrumanalyse

Skalare Mischermessung

Pulsmodulation

Materialmessung

Schaltmatrixmessung
