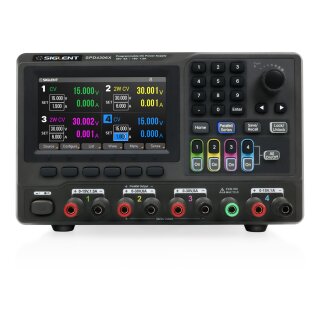

Siglent SPD4306X Labornetzteil

Die programmierbare lineare Gleichstromversorgung der Serie SPD4000X verfügt über ein 4,3-Zoll-TFT-LCD-Display und eine benutzerfreundliche Schnittstelle, die hervorragende Leistung gewährleistet. Die Echtzeit-Wellenformanzeige bietet Ingenieuren eine umfassende Benutzeroberfläche. Die Serie SPD4000X umfasst drei Modelle, jedes mit bis zu vier unabhängigen Ausgängen und Nennausgangsspannungen von 32V, 12V oder 30V sowie einer Gesamtleistung von 240W, 285W oder 400W. Die minimale Auflösung kann auf 1mV/1mA eingestellt werden. Die SPD4000X ist mit einem Über- und Überspannungsschutz ausgestattet, um die Gerätesicherheit zu erhöhen. Diese Eigenschaften machen die SPD4000X zu einer hochpräzisen, geräuscharmen und äußerst zuverlässigen Stromversorgungslösung, die sich für Anwendungen von der Produktion bis zur Forschung eignet. Darüber hinaus verfügt das Gerät über LAN/USB-Kommunikationsschnittstellen und eine Fernsteuerungsfunktion über eine Webseite, um verschiedenen Anwendungsszenarien gerecht zu werden.

Key Features

• Nennspannung: 32V, 12V, 30V
• Nennleistung: 240W, 285W, 400W
• Bis zu vier hochpräzise Stromversorgungen mit unabhängig steuerbaren Ausgängen, unterstützt CH2- und CH3-Serien- und Parallelverbindungen
• Klare grafische Benutzeroberfläche mit Wellenform- und Timer-Anzeigemodi
• 5-stellige Anzeige für Spannung und Strom mit einer minimalen Auflösung von 1mV, 1mA
• Schnelle Ausgangsreaktionszeit: < 50us
• Der Hochstromkanal unterstützt die Fernspannungskompensationssensorfunktion. Die maximale Kompensationsspannung beträgt 0,6V
• Über- und Unterspannungsschutz für sicheren und präzisen Betrieb
• Ausgestattet mit einem 4,3-Zoll-TFT-LCD-Display (Auflösung 480*272)
• Standardkommunikation über USB und LAN
• Das USB-GPIB-Modul ist optional erhältlich
• Hervorragende Kanaldichte mit bis zu 4 Kanälen in einem 3U-Halbrack-Paket
• Interne Datenspeicherung für Einstellungen und Parameter
• Integrierter Webserver mit Instrumentenkommunikation, die keine Softwareinstallation erfordert
• Vollständige Unterstützung des SCPI-Programmierbefehlssatzes sowie eines LabView-Treibers für Fernsteuerung und Systemautomatisierung

Modellübersicht

Lieferumfang

• Gerät
• Netzkabel
• USB-Kabel
• Schnellstart-Anleitung
• Kalibrierungszertifikat
• 3A Ausgangstestkabel

Features

Hochauflösende und hochpräzise Ausgabe

Die höchste Auflösung von 1mV/1mA (SPD4000X) bietet eine ausgezeichnete Genauigkeit bei der Einstellung und Rückmeldung, was eine präzise Ausgabe auch bei minimalen Spannungs- oder Stromänderungen gewährleistet. Dies ist für eine Stromversorgung mit geringer Auflösung unmöglich.

Serien-/Parallel-/Unabhängiger Modus

Die Serien- und Parallelfunktionen ermöglichen die Kombination von zwei Kanälen zu einem einzigen Ausgang mit erhöhter Leistungsfähigkeit, was den Anwendungsbereich erweitert. Die Leistung jedes der vier Kanäle kann unabhängig voneinander ein- oder ausgeschaltet werden oder gemeinsam gesteuert werden.

Echtzeit-Wellenformanzeige

Die programmierbare lineare Gleichstromversorgung der SPD4000X-Serie ist mit einem 4,3-Zoll-True-Color-TFT-LCD-Bildschirm mit einer Auflösung von 480 x 272 ausgestattet. Es können 4 Kanäle für Spannungs- und Stromwellenform-Laufdiagramme eingestellt werden, was es den Benutzern ermöglicht, dynamische Änderungen im Ausgabezustand intuitiver zu beobachten.

Listenbetrieb

Durch die Anpassung des Einzelschrittwerts und der Dauer kann die Listenfunktion mehrere Sequenzen generieren, um komplexen Testanforderungen gerecht zu werden. Benutzer können Sequenzen direkt mit bis zu 50 Schritten bearbeiten oder Listensequenzdateien über USB importieren, um mehrstufige Abläufe zu ermöglichen. Mit der Bedienung über das Bedienfeld können Benutzer auf 8 Sätze von integrierten Listensequenzausgangssteuerungen zugreifen, was ihnen einfache Programmierfähigkeiten für die Stromversorgung bietet.

Save/Recall Settings Parameters

Das Netzteil ermöglicht es Benutzern, verschiedene Arten von Dateien im Speicher für spätere Abrufe zu speichern. Das Netzteil verfügt über einen nichtflüchtigen internen Speicher und ermöglicht den Zugriff auf externen Speicher über die USB-Host-Schnittstelle auf der Rückseite. Benutzer können Einstellungen, Konfigurationen und mehr direkt auf das Netzteil oder auf einen USB-Speicherstick für den Transport speichern.

Leistungsstarke Websteuerung

Das Netzteil ist standardmäßig mit USB- und LAN-Kommunikationsschnittstellen ausgestattet und bietet optional ein USB-GPIB-Konvertermodul. Der integrierte Webserver ermöglicht die direkte Steuerung und Überwachung des Netzteils über einen Webbrowser, wodurch die Installation von Softwaretreibern oder Anwendungen entfällt. Es kann den Anforderungen spezieller Umgebungen wie hoher Druck- und hoher Temperaturbedingungen gerecht werden. Das eingebettete virtuelle Bedienfeld ist einfacher und bequemer zu bedienen.
