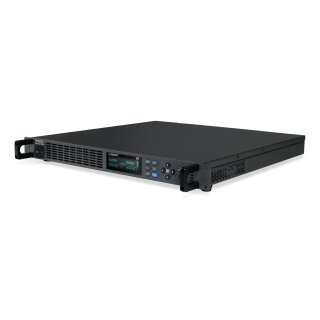

Die SPS6000X-Serie ist eine programmierbare DC-Stromversorgung, die für eine Vielzahl von Anwendungen entwickelt wurde. Sie bietet Einzelausgangsfunktionen mit konstanter Leistung.
Diese Serie umfasst zwei Modelle:
-
SPS6225X: Nennausgang von 200 V / 25 A
-
SPS6150X: Nennausgang von 100 V / 50 A
Beide Modelle liefern eine maximale Ausgangsleistung von 1500 W. Bis zu fünf SPS6000X-Chassis desselben Modells können parallel geschaltet werden, um die Ausgangsleistung zu erhöhen und unterschiedliche Anwendungsanforderungen zu erfüllen.
Die SPS6000X-Serie verfügt über ein hochauflösendes 3,12-Zoll-OLED-Display und eine benutzerfreundliche Schnittstelle für einfache Bedienung und Leistungsüberwachung. Sie bietet hervorragende Leistungskennzahlen mit einer minimalen Auflösung von 10 mV / 10 mA. Die Anstiegszeiten von Ausgangsspannung und -strom sind einstellbar, und sie bietet zwei Ausgangsmodi: Konstantspannung und Konstantstrom. Zusätzlich unterstützt sie Listen-Sequenz-Programmierung für Spannungs- oder Stromstufenprofile. Sicherheitsfunktionen umfassen Überspannungs-, Überstrom-, Leistungsbegrenzungs- und Übertemperaturschutz.
Für die Fernsteuerung verfügt die SPS6000X über LAN- und USB-Kommunikationsschnittstellen, eine analoge Steuerschnittstelle und den Zugriff über einen Webbrowser für eine komfortable Bedienung. Diese Serie ist für eine Vielzahl anspruchsvoller Testumgebungen geeignet, wie z. B. allgemeine Labortests, die LED-Beleuchtungsindustrie, Automobilelektronik und andere spezialisierte Bereiche.
Hauptmerkmale
- Nennspannung: 200 V / 100 V
- Nennstrom: 25 A / 50 A
- Nennleistung: 1500 W
- Breiter Bereich von Ausgangsspannungen und -strömen in einer hocheffizienten Stromversorgung
- CV-, CC-Prioritätsmoduswahl für besseren Schutz des Testobjekts
- Lastsprung-Wiederherstellungszeit (Laständerung von 50~100 %) < 2,5 ms
- Einstellbare Spannungs- und Stromanstiegsraten
- Einstell- und Rückleseauflösung: 10 mV, 10 mA
- Benutzeraktivierte interne Entladeschaltung zur Beschleunigung der Ausgangsspannungsreduzierung
- Remote-Sense-Funktion zur Verringerung von Leitungswiderstandsfehlern
- Lokale Listenfunktion mit bis zu 50 Schritten, USB-Import von Listen-Dateien
- Externe analoge Spannungssteuerung mit Spannungs- und Stromüberwachungsausgängen
- OVP-, OCP-, LPP-, OTP-Schutz
- 3,12-Zoll-OLED-Hochhelligkeitsanzeige mit einem weiten Betrachtungswinkel von 170 Grad
- Ausgestattet mit USB- und LAN-Standardschnittstellen, optionalem USB-GPIB-Modul
- 44 mm (1U) Höhe, 19" Breite für eine einfache Rack-Montage
- Integrierter Webserver bietet Fernsteuerung über einen Webbrowser ohne zusätzliche Treiber oder Software
Modellübersicht
|
SPS6225X |
SPS6150X |
| Ausgangsnennspannung |
200 V |
100 V |
| Ausgangsnennstrom |
25 A |
50 A |
| Gesamte Ausgangsleistung |
1500 W |
| Leistungsverhältnis |
3,33 |
3,33 |
| Netzregelung |
40 mV (Von 90 ... 132 Vac oder 170 ... 265 Vac, konstante Last) |
5 mV (Von 90 ... 132 Vac oder 170 ... 265 Vac, konstante Last) |
| Lastregelung |
100 mV (Von Leerlauf bis Volllast, konstante Eingangsspannung) |
50 mV (Von Leerlauf bis Volllast, konstante Eingangsspannung) |
| RIPPLE (Spitze-Spitze)@220 Vac Eingang |
220 mV |
120 mV |
|
SPS6225X |
SPS6150X |
| RMS RIPPLE@220 Vac Eingang |
39 mV |
30 mV |
| Spannungsprogrammiergenauigkeit |
0,1% ± 10 mV |
| Spannungsprogrammierauflösung |
10 mV |
| Spannungsrücklesegenauigkeit |
0,1% ± 20 mV |
| Spannungsrückleseauflösung |
10 mV |
| Temperaturkoeffizient |
100 ppm/°C von der Ausgangsnennspannung nach 30-minütiger Aufwärmzeit |
| Fernfühlungsspannung (Einzeldraht) |
0,6 V |
| Anstiegszeit (Ohne Last) |
30 ms |
| Anstiegszeit (Nennlast) |
30 ms |
| Abfallzeit (Nennlast) |
15 ms |
| Ausgangskapazität |
1100 uF |
1760 uF |
| Transiente Ansprechzeit |
2,5ms (Zeit für die Rückkehr auf 0,5% des Nennausgangs nach der Transiente von 10% auf 90% der Nennausgangsleistung) |
Erweiterte Spezifikationen
Lieferumfang
- Gerät
- USB-Kabel
- Kalibrierzertifikat
- Schnellstart-Anleitung
- Netzkabel
- Ausgangsschutz
