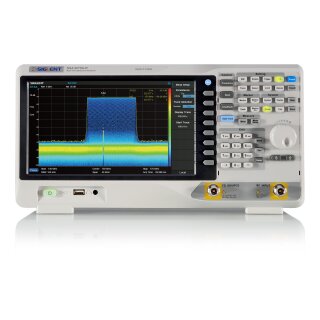

Siglent SSA3032X-R Real-Time Spektrumanalysator

Die Real-Time Spektrumanalysatoren der Siglent SSA3000X-R Serie sind leistungsstarke und flexible Werkzeuge für komplexe Aufgaben in der RF Spektrum- und Signalanalyse. Die Geräte unterstützen bis zu 40 MHz Analysebandbreite und haben besonders niedrige 7,2 µs 100% POI (Probability of Intercept). Dank mehrdimensionaler Darstellungen, erweiterter Trigger und RF-Datenerfassung lassen sich die Herausforderungen der modernen RF Signalanalyse meistern und z.B. Hopping Frequenz, Konfliktkanäle, Frequenzstörungen analysieren.

Die SSA3000X-R Serie bietet serienmäßig nicht nur einen Tracking-Generator, sondern auch einen leistungsfähigen Vektor-Netzwerk-Analyse (VNA) Modus zur Messung von S11- und S21-Parametern sowie einen Distance-To-Fault (DTF) Modus zur Prüfung von Kabeln und Antennen. Die Geräte lassen sich optional mit einer digitalen Breitband-Modulationsanalyse bis zu 40 MHz Bandbreite und einer umfangreichen EMV-Precompliance Messfunktion erweitern.

Zu den Anwendungen gehören Rundfunküberwachung/-auswertung, Mobilfunkanalyse, IoT, WiFi-/Bluetooth-Anwendungen, Forschung und Entwicklung, Ausbildung, Produktion und Wartung.

Modellübersicht

Features

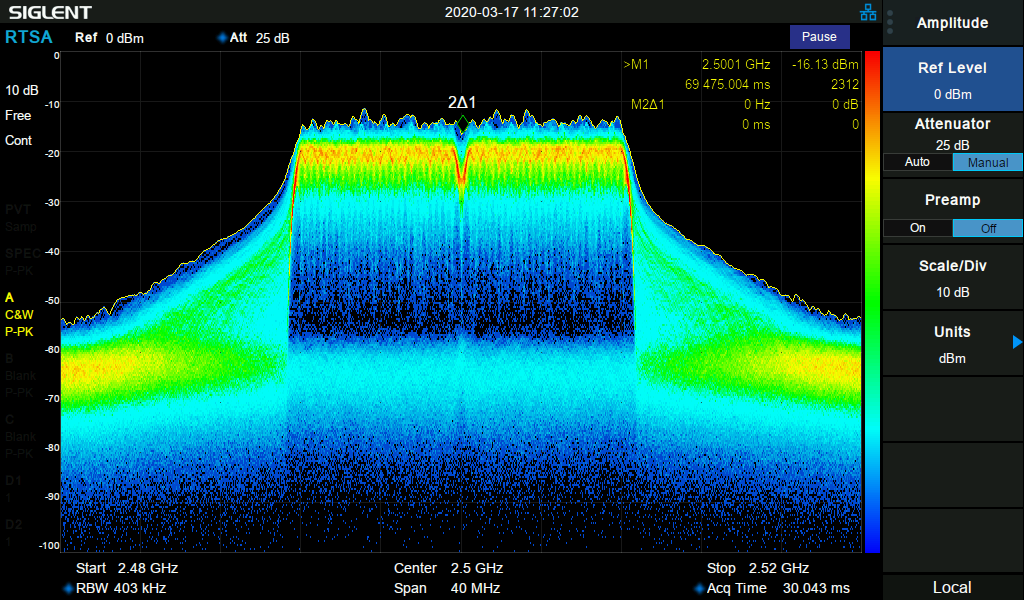

Real-Time Analyse-Modus

Density, 3D, Spektrogramm und PvT Darstellung sind verfügbar. Mehrere Ansichten und Dimensionen ermöglichen die einfache Überwachung komplexer Signale.

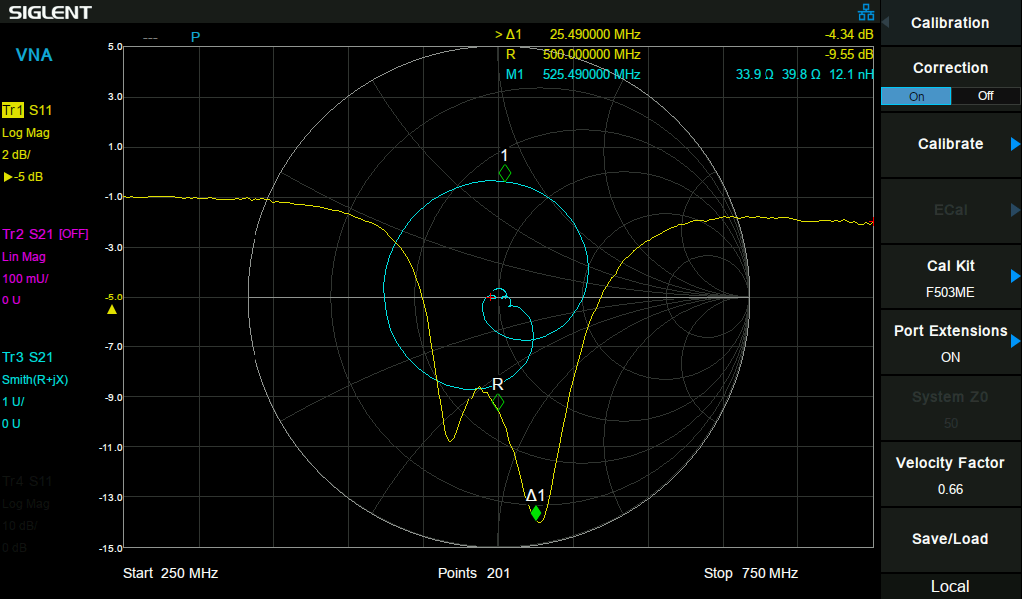

Vektor-Netzwerk Analyse-Modus (VNA)

Die standardmäßig unterstützte Vektor-Netzwerk Analyse erlaubt die Messung von S11 und S21 Parametern sowie mehrere Darstellungen inklusive Smith-Diagramm.

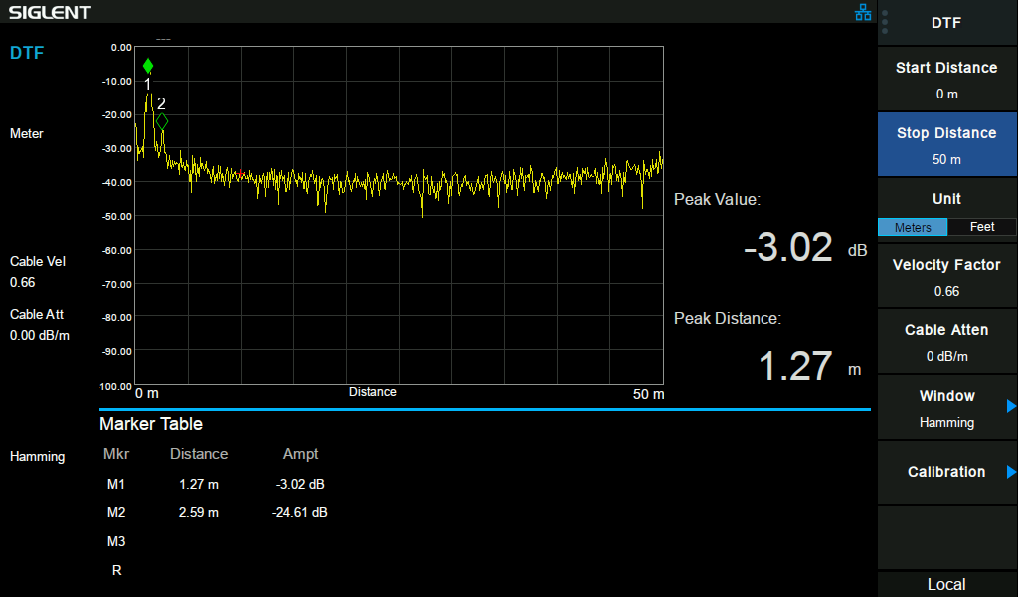

Distance-To-Fault Modus (DTF)

Der integrierte Distance-To-Fault Modus erlaubt das Prüfen von Kabeln und Antennen mittels Time-Domain-Analyse auf Fehlstellen.

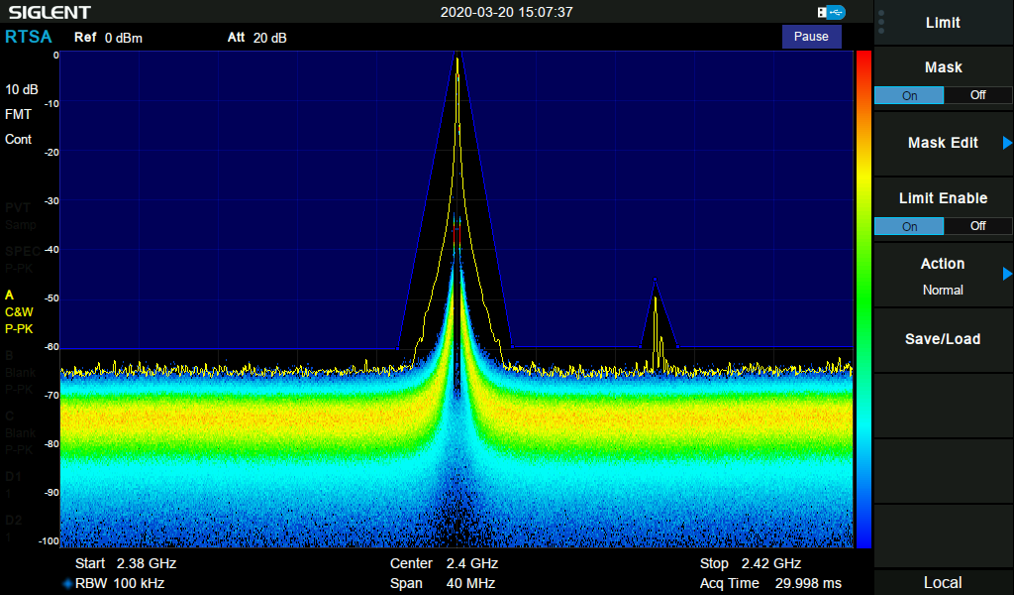

Frequenzmasken-Trigger (FMT)

Mit Hilfe des Frequenzmarken-Triggers (FMT) können Sie verschiedene Triggerleistungspegel auf einzelne Frequenzen einstellen. Dies ermöglicht die Triggerung auf ein kleines Signal bei vorhandenem großen Signal, was bei der Analyse von intermittierenden, Stör-, Impuls- und Frequenzsprung-Signalen äußerst nützlich ist.

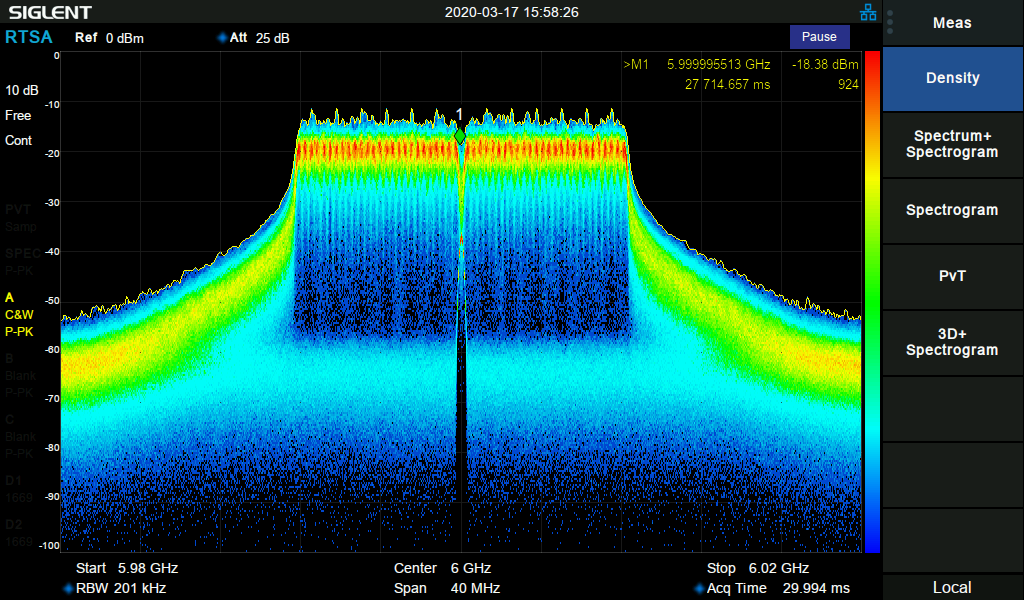

Density Darstellung

Die Density Darstellung zeigt die Frequenz auf der horizontalen Achse, die Amplitude auf der vertikalen Achse und die Wahrscheinlichkeit über die dargestellte Farbe. Diese wird auch als Nachleuchtmodus oder Persistence Spectrum bezeichnet und ist sehr nützlich für die Analyse von zeitlich variierenden Signalen und Signalen mit großem Dynamikbereich.

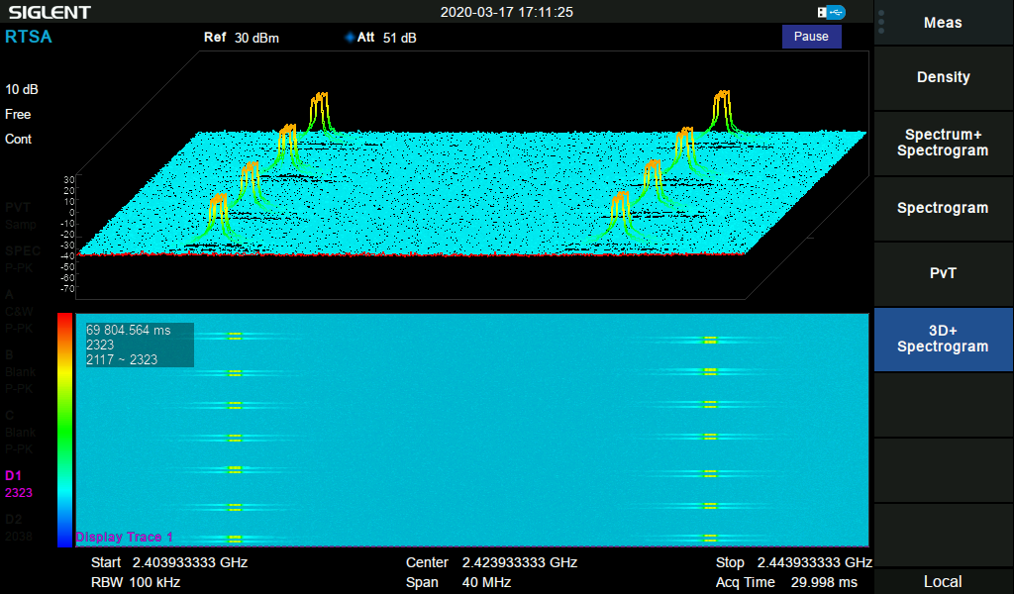

3D Spektrogramm

Das 3D-Spektrogramm zeigt kontinuierliche Spektren über die Zeit, wobei verschiedene Farben zur Darstellung des Spektralpegels verwendet werden. Diese Darstellung ist besonders für die Analyse zeitvarianter Signale nützlich, z.B. die transiente Schwingung eines VCOs oder Frequenzsprungsignale wie Radar und EW. Der SSA3000X-R kann bis zu 50.000 Traces in der Historie für die nachträgliche Wiedergabe speichern.

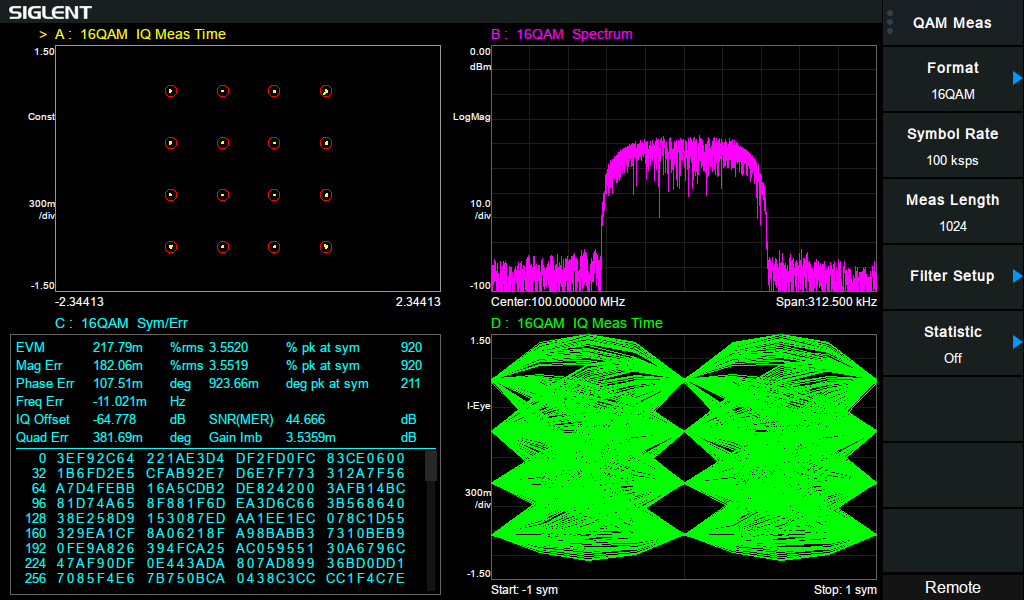

Modulationsanalyse-Modus (AMA/WDMA Option)

Vektorsignal-Modulationsanalyse für analoge (AM/FM) und digitale (ASK/FSK/PSK/MSK/QAM) Signale mit der vollen RTSA-Bandbreite von 25 MHz (40 MHz optional). Unterstützt die Auswertung der Error Vector Magnitude (EVM) sowie die Datenaufzeichnung am Computer und die Wiedergabe aufgezeichneter Daten zusammen mit einem Siglent SSG5000X HF Signalgenerator.

EMI Measurement Modus (EMI Option)

Umfassende EMV-Precompliance Messungen mit CISPR 16-1-1 EMI-Filter und integrierten CISPR-Band A/B/C/D Voreinstellungen. Unterstützt Peak-, Quasi-Peak- und EMI-Mittelwert-Detektoren und mehrere vorgespeicherte Standards zum bequemen Vergleich von Emissionen mit gesetzlichen Grenzwerten. Balkenanzeigen und eine kontinuierliche Überwachung des Signals ermöglichen die schnelle Erkennung der maximalen Amplitude.

Großer Multi-Touchscreen

Ein hochauflösender 10,1-Zoll-Bildschirm mit Multitouch sorgt für eine einfache und effiziente Bedienung. Selbst die Nutzung von Maus und Tastatur ist über USB möglich.

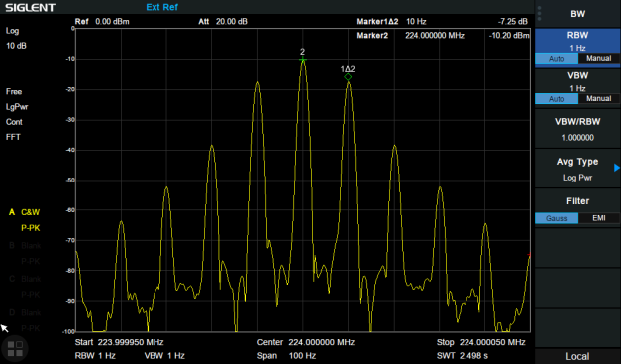

1 Hz Minimum Resolution Bandwith

Die minimale Auflösungsbandbreite (RBW) von 1 Hz macht es möglich, auch Signale mit minimalen Frequenzunterschieden zu untersuchen.

Besonderes niedriges Eigenrauschen

Die SSA3000X-R Serie bietet ein rauscharmes, hochleistungsfähiges HF-Frontend mit geringem Eigenrauschen (Displayed Average Noise Level, DANL) von nur -165 dBm/Hz und einem standmäßig integrierten Vorverstärker. Die hohe Empfindlichkeit ermöglicht die Analyse schwacher Signale.

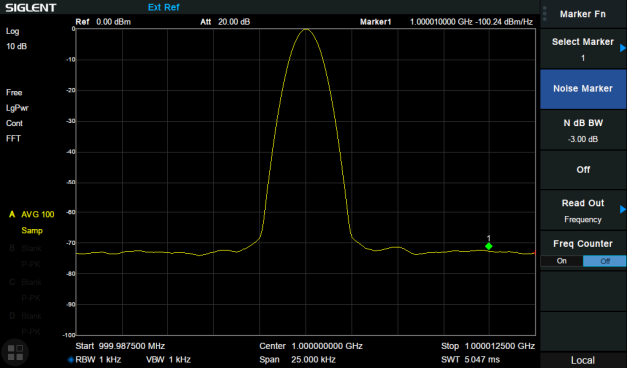

Ausgezeichnetes Phasenrausch-Verhalten

Durch das besonders niedrige Phasenrauschen von < -98 dBc / Hz (fc = 1 GHz, @10 kHz) können die meisten Synthesizer und Signalgeneratoren analysiert werden.

Erweiterte Leistungsmessung (AMK Option)

Direkte Anzeige von Messgrößen wie ACPR, Channel Power, Occupied Bandwidth und Time-Domain Power.

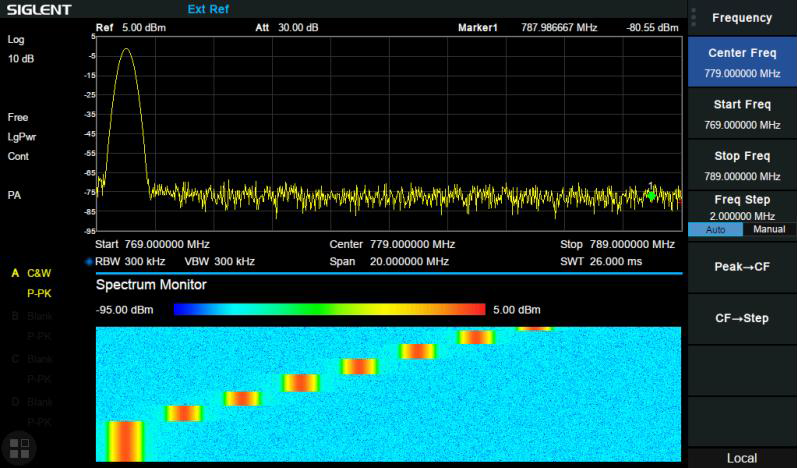

Spektral-Monitor (AMK Option)

Beobachten Sie die Leistungsverteilung des Signals über ein Farbspektrogramm. Über die Farbtemperatur wirde die Leistungsverteilung anschaulich dargestellt.

Browser-Fernbedienung

Überwachen und steuern Sie Ihren SSA3000X-R entfernt über die Netzwerkverbindung mit einem Webbrowser.

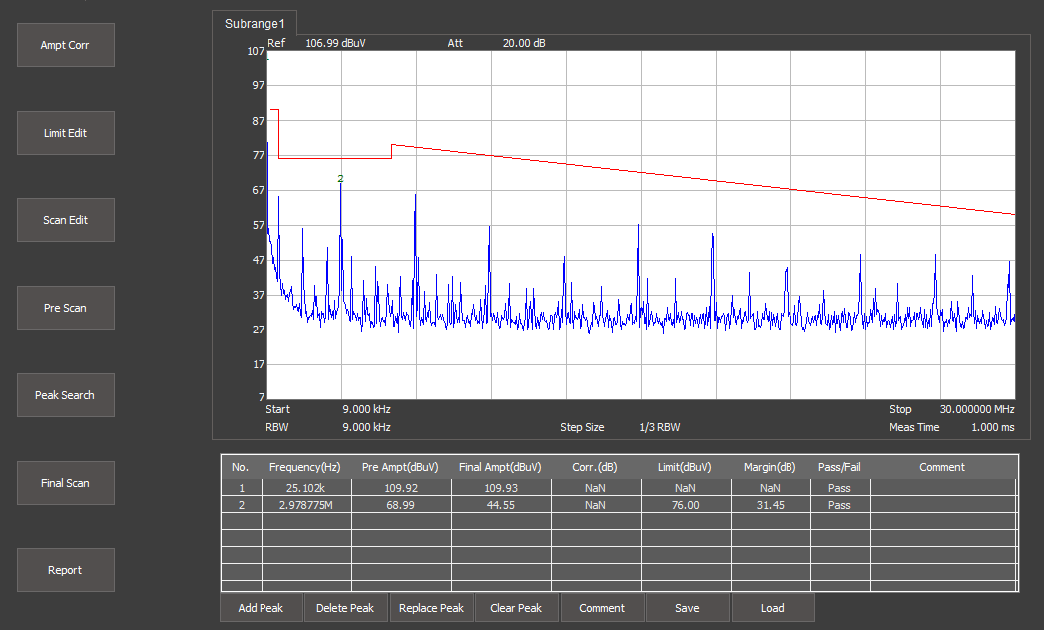

EasySpectrum PC-Software

Komfortable Berichtserstellung und Zusammenfassung mehrerer Scans. Einfaches Konfigurieren von Grenzwertlinien, Korrekturtabellen und schnelles Auffinden von Spitzenwerten.
