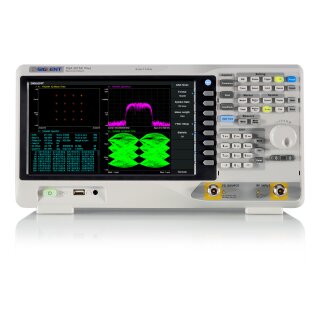

Siglent SSA3075X Plus Spektrumanalysator

Artnr.: SL6-230750
Spektrumanalysator, 9 kHz .. 7,5 GHz Frequenzbereich, 1 Hz .. 3 MHz Auflösungsbandbreite, Tracking Generator, Touch Screen
ab 7.745,00 € inkl. 19% MwSt.
6.508,40 € exkl. MwSt.

kostenfreier Versand

bestellbar

Lieferzeit: 5 - 7 Arbeitstage

Ihre Konfiguration
Vorteilspakete
  • Siglent SSA3000X Plus EMI-Bundle
    EMI-Bundle mit Preisvorteil, bestehend aus SSA3000XP-EMI Lizenz und SRF5030T Nahfeld-Sondensatz
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    EMI-Bundle mit Preisvorteil, bestehend aus SSA3000XP-EMI Lizenz und SRF5030T Nahfeld-Sondensatz
  • Siglent RBSSA3X25 Reflection Bundle
    VSWR Messbrücke / Richtkoppler zur Messung von Reflexion und Rückflussdämpfung, 2,5 GHz Bandbreite, inkl. Softwarelizenz SSA3000-Refl
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    VSWR Messbrücke / Richtkoppler zur Messung von Reflexion und Rückflussdämpfung, 2,5 GHz Bandbreite, inkl. Softwarelizenz SSA3000-Refl
  • Siglent SSA-RMK Rack Mount Kit
    Halter für 19" Rack-Einbau für Siglent Spektrum-/Netzwerkanalysatoren der Serien SVA1000X, SSA3000X
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Halter für 19" Rack-Einbau für Siglent Spektrum-/Netzwerkanalysatoren der Serien SVA1000X, SSA3000X
  • Siglent UKitSSA3X Spektrumanalyser Zubehör-Set
    Zubehör-Set für Spektrumanalyser bestehend aus zwei Kabeln (N male - SMA male, N male - N male), vier Adaptern (2x N male - BNC female, 2x N male - SMA female) und 10dB Dämpfungsglied, Frequenzbandbreite bis 6 GHz
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Zubehör-Set für Spektrumanalyser bestehend aus zwei Kabeln (N male - SMA male, N male - N male), vier Adaptern (2x N male - BNC female, 2x N male - SMA female) und 10dB Dämpfungsglied, Frequenzbandbreite bis 6 GHz
  • Siglent SRF5030T Nahfeldsonden-Set
    Nahfeldsonden-Set bestehend aus drei H-Feld-Sonden (20/10/5 mm Auflösung) und einer E-Feld-Punktsonde (5mm Auflösung), Bandbreite 300 kHz .. 3 GHz
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Nahfeldsonden-Set bestehend aus drei H-Feld-Sonden (20/10/5 mm Auflösung) und einer E-Feld-Punktsonde (5mm Auflösung), Bandbreite 300 kHz .. 3 GHz
  • Siglent BAG-S2 Tragetasche für Siglent SDS2000X, SSA3000X
    Gepolsterte Tragetasche für sicheren Transport und zur geschützten Lagerung eines Siglent SDS2000X Oszilloskops oder SSA3000X Spektrumanalysators
    ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Gepolsterte Tragetasche für sicheren Transport und zur geschützten Lagerung eines Siglent SDS2000X Oszilloskops oder SSA3000X Spektrumanalysators
  • Breve-Tufvassons PFS160/230/230V Trenntransformator 230V, 160VA
    Portabler Sicherheits- und Trenntransformator mit Schuko-Stecker und Steckdose, 230 VAC, IP44, Schutzklasse II, zur galvanischen Potentialtrennung
    10+ ab Lager lieferbar
    Lieferzeit: 1 - 3 Arbeitstage
    Portabler Sicherheits- und Trenntransformator mit Schuko-Stecker und Steckdose, 230 VAC, IP44, Schutzklasse II, zur galvanischen Potentialtrennung
7.745,00 € inkl. 19% MwSt. *

Beschreibung

Die Spektrumanalysatoren SSA3000X Plus von Siglent bieten einen Frequenzbereich von 9 KHz bis zu maximal 7,5 GHz. Mit ihrem geringen Gewicht, der geringen Größe und der benutzerfreundlichen Benutzeroberfläche bieten die SSA3000X Plus ein helles, gut ablesbares Touch-Display, leistungsstarke und zuverlässige automatische Messungen und viele beeindruckende Funktionen..

Modellübersicht

SSA3015X Plus SSA3021X Plus SSA3032X Plus SSA3075X Plus
Frequenzbereich 9 kHz .. 1,5 GHz 9 kHz .. 2,1 GHz 9 kHz .. 3,2 GHz 9 kHz .. 7,5 GHz
Vorverstärker
Tracking-Generator 5 MHz .. 1,5 GHz 100 kHz .. 2,1 GHz 100 kHz .. 3,2 GHz 100 kHz .. 7,5 GHz
Auflösungsbandbreite (RBW) 1 Hz .. 1 MHz 1 Hz .. 3 MHz
Displayed Average Noise Level (DANL) -156 dBm/Hz -161 dBm/Hz -165 dBm/Hz
Phasenrauschen < -99 dBc/Hz < -98 dBc/Hz
Amplitudengenauigkeit < 1,2 dB < 0,7 dB
Multi-Touchscreen
Web Interface
SSA3015X Plus SSA3021X Plus SSA3032X Plus SSA3075X Plus
Bildschirm 10,1" TFT, 1024x600 Pixel
Eingabegeräte-Unterstützung Maus, Tastatur
Schnittstellen LAN, USB Device, USB-Host, USB-GPIB optional
Advanced Measurement
(AMK Option)		 CHP, ACPR, OBW, CNR, Harmonic, TOI, Monitor
Analog Modulation Analysis
(AMA Option)		 AM, FM
Digital Modulation Analysis
(DMA Option)		 ASK, FSK, MSK, PSK, QAM
Reflection Measurement
(Refl Option)		 VSWR-Messung mit zusätzlicher Messbrücke
EMI Measurement
(EMI Option)		 EMI-Filter und Quasi-Peak Detektor, logarithmische Skalierung und Limit-Linie

Features

1 Hz Minimum Resolution Bandwith
Die minimale Auflösungsbandbreite (RBW) von 1 Hz macht es möglich, auch Signale mit minimalen Frequenzunterschieden zu untersuchen.
Besonderes niedriges Eigenrauschen
Die SSA3000X Plus Serie bietet ein rauscharmes, hochleistungsfähiges HF-Frontend mit geringem Eigenrauschen (Displayed Average Noise Level, DANL) von nur -165 dBm/Hz und einem standmäßig integrierten Vorverstärker. Die hohe Empfindlichkeit ermöglicht die Analyse schwacher Signale.
Ausgezeichnetes Phasenrausch-Verhalten
Durch das besonders niedrige Phasenrauschen von < -98 dBc / Hz (fc = 1 GHz, @10 kHz) können die meisten Synthesizer und Signalgeneratoren analysiert werden.
Modulationsanalyse-Modus (AMA/DMA Option)
Vektorsignal-Modulationsanalyse für analoge (AM/FM) und digitale (ASK/FSK/PSK/MSK/QAM) Signale. Unterstützt die Auswertung der Error Vector Magnitude (EVM) sowie die Datenaufzeichnung am Computer und die Wiedergabe aufgezeichneter Daten zusammen mit einem Siglent SSG5000X HF Signalgenerator.
EMI Measurement Modus (EMI Option)
Umfassende EMV-Precompliance Messungen mit CISPR 16-1-1 EMI-Filter und integrierten CISPR-Band A/B/C/D Voreinstellungen. Unterstützt Peak-, Quasi-Peak- und EMI-Mittelwert-Detektoren und mehrere vorgespeicherte Standards zum bequemen Vergleich von Emissionen mit gesetzlichen Grenzwerten. Balkenanzeigen und eine kontinuierliche Überwachung des Signals ermöglichen die schnelle Erkennung der maximalen Amplitude.
Großer Multi-Touchscreen
Ein hochauflösender 10,1-Zoll-Bildschirm mit Multitouch sorgt für eine einfache und effiziente Bedienung. Selbst die Nutzung von Maus und Tastatur ist über USB möglich.
Erweiterte Leistungsmessung (AMK Option)
Direkte Anzeige von Messgrößen wie ACPR, Channel Power, Occupied Bandwidth und Time-Domain Power.
Spektral-Monitor (AMK Option)
Beobachten Sie die Leistungsverteilung des Signals über ein Farbspektrogramm. Über die Farbtemperatur wirde die Leistungsverteilung anschaulich dargestellt.
Browser-Fernbedienung
Überwachen und steuern Sie Ihren SSA3000X Plus entfernt über die Netzwerkverbindung mit einem Webbrowser.
EasySpectrum PC-Software
Komfortable Berichtserstellung und Zusammenfassung mehrerer Scans. Einfaches Konfigurieren von Grenzwertlinien, Korrekturtabellen und schnelles Auffinden von Spitzenwerten.

Versandgewicht: 5,86 Kg
