Beschreibung
Das TBOH01 5μH LISN ist ein Gerät, das zum Einrichten von Messungen des leitungsgebundenen Rauschens von mit Gleichstrom betriebenen Geräten erforderlich ist. Es ist für EMV-Vortests im Frequenzbereich von 150 kHz bis 110 MHz ausgelegt.
Die LISN wird in die Versorgungsleitung des DUT (Device Under Test) eingefügt. An den Versorgungsanschlüssen des Messobjekts anliegendes leitungsgebundenes Rauschen kann am BNC-Anschluss mit einem Spektrumanalysator oder einem Messempfänger gemessen werden. Der Source-(Versorgungs-)Anschluss und der DUT-Anschluss sind durch eine 5μH-Induktivität entkoppelt.
Der TBLM1 ist ein Begleitgerät für LISNs, das das leitungsgebundene Rauschsignal in seine Gleichtakt- und Gegentaktkomponenten aufteilt. Der LISN Mate ist mit dem Ausgang einer in die positive Versorgungsleitung eingefügten LISN und mit einer zweiten in die negative Versorgungsleitung eingefügten LISN verbunden. Das leitungsgebundene Rauschsignal am Ausgang eines LISN ist die Summe aus Gleichtakt- und Gegentaktrauschen. Das LISN-Mate teilt es in Gleichtakt- und Gegentaktkomponenten auf, wobei jede Signalkomponente an einem separaten BNC-Port verfügbar ist.

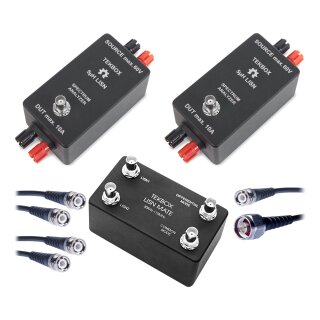

Lieferumfang
- 2x TBOH01
- 1x TBLM01
- 1x BNC-Terminierung
- 2x N-Stecker auf BNC-Stecker 75 cm RG58
- 1x BNC-Stecker auf BNC-Stecker 35 cm RG223
| Versandgewicht: | 1,50 Kg |
