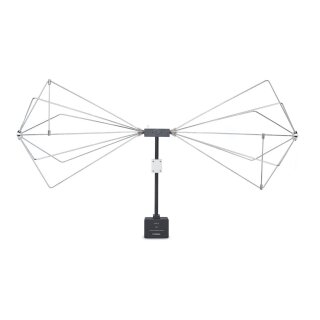

TekBox TBMA2 Bikonische Antenne 30 .. 300 MHz

TekBox TBMA2 Bikonische Antenne 30 .. 300 MHz

Artnr.: TB2-120000
Hersteller:

Bikonische Antenne

1.289,00 €

inkl. 19% MwSt.

(1.083,19 € exkl. MwSt.)

ab Lager lieferbar (knapper Bestand)

Beschreibung
Kundenrezensionen

Die TBMA2 ist eine bikonische Messantenne für die EMV-Strahlungsemissionsprüfung und die Erzeugung definierter Feldstärken. Mit seinem erschwinglichen Preis ist es eine ausgezeichnete Wahl für jedes Labor, das interne Pre-Compliance-Tests durchführt.

Sie ist von 30 MHz bis 300 MHz gekennzeichnet und hat ein Richtmuster ähnlich einer Dipolantenne.

Die TBMA2 wird mit einer POM-Halterung mit ¼"-Gewindeeinsatz zur Befestigung der Antenne auf handelsüblichen Stativen geliefert.

Die TBMA2-Strahlerelemente sind aus Edelstahlteilen gefertigt, um die Nachteile der Kontaktdegeneration im Laufe der Zeit zu vermeiden, die mit nicht geschweißten Konstruktionen unter Verwendung von Aluminium verbunden sind. Die Abstrahlelemente sind nicht verschweißt, sondern mit Madenschrauben befestigt, was die Montage / Demontage einfach macht und die Antenne leicht lager- und transportabel macht.

Die Antennenelemente werden über einen 1:4 Balun mit 100 W Belastbarkeit gespeist.

SPEZIFIKATION

Typ: passiv bikonisch
Frequenzbereich: 30 MHz– 300 MHz
Nennimpedanz: 50 Ω
Balun: 1:4
Maximale kontinuierliche HF-Eingangsleistung: 100 W
Anschluss: N-Buchse
Isotrope Verstärkung: -12,51 bis 0,55
Antennenfaktor: 10,8 bis 26,3
Stehwellenverhältnis (VSWR): 1,05 bis 38,05
Teststandards: FCC, CISPR, SAE, RTCA-DO-160, Mil STD-461 usw.
Länge: 138,7 cm (54,6") Spitze
Durchmesser: 54,2 cm (21,3")
Tiefe: 80,3 cm (31,6 ") einschließlich Balun
Gewicht eines strahlenden Elements: 1,28 kg (2,82 lbs)
Gewicht Halter/Balun: 0,96 kg (2,12 lbs)

Versandgewicht:	6,00 kg
