TekBox TBMA4 Doppelsteg-Hornantenne 1 .. 8 GHz

TekBox TBMA4 Doppelsteg-Hornantenne 1 .. 8 GHz

Artnr.: TB2-140000
Hersteller:

Doppelkamm-Hornantenne

889,00 €

inkl. 19% MwSt.

(747,06 € exkl. MwSt.)

ab Lager lieferbar (knapper Bestand)

Beschreibung
Kundenrezensionen

CISPR 16 unterteilt den Frequenzbereich in mehrere Bänder und definiert spezifische Antennen für jedes dieser Bänder. Für den Frequenzbereich über 1 GHz schreibt CISPR 16 die Verwendung von Breitband-Hornantennen für Messungen des abgestrahlten Rauschens vor.

Standard-Breitband-Hornantennen für EMV-Anwendungen sind recht kostspielig und decken einen Frequenzbereich ab, der viel breiter ist als bei typischen kostengünstigen EMV-Pre-Compliance-Spektrumanalysatoren verfügbar ist. Um eine Antenne bereitzustellen, die für Pre-Compliance-EMV-Testanwendungen über 1 GHz optimiert ist, hat Tekbox die TBMA4 Double Ridged Horn-Messantenne entwickelt. Mit ihrem moderaten Preis ist sie ein erschwingliches Produkt für EMV-Precompliance-Tests mit abgestrahltem Rauschen und die Erzeugung definierter Feldstärken.

Die TBMA4 ist von 1 GHz bis 8 GHz charakterisiert und hat ein Richtdiagramm, das typisch für doppelt gerippte Hornantennen ist.

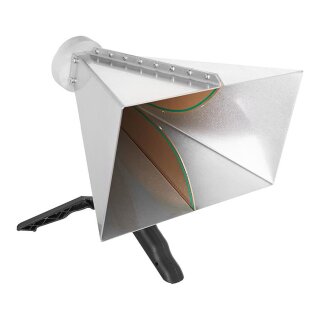

Die TBMA4 ist eine kleine, doppelt gerippte Hornantenne, deren Strahlungselement aus kantenplattiertem PCB-Substrat besteht. Das Gehäuse ist aus Edelstahl. Es ist mit einer Standard-N-Buchse ausgestattet und wird zusammen mit einem „Pistolengriff“-Stativ geliefert. Ein Standard-¼-Zoll-Gewinde an der Unterseite der Antenne erleichtert den Anschluss an die meisten Standard-Stative.

Zusätzlich ist die Antenne auf der Rückseite mit einer indexierten Montageplatte ausgestattet. Die Montageplatte hat in der Mitte eine 6mm Gewindebohrung und radial angeordnete 4mm Gewindebohrungen in 45° Schritten, typisch für die meisten Hornantennen.

SPEZIFIKATION

Typ: doppelt gegratetes Horn
Frequenzbereich: 1 GHz – 8 GHz
Nennimpedanz: 50 Ω
Anschluss: N-Buchse
Maximale kontinuierliche HF-Eingangsleistung: 100 W
Isotrope Verstärkung: 6 … 14 dBi
Antennenfaktor: 24 … 43 dB/m
Front-to-Back-Verhältnis: durchschn. 20dB
Stehwellenverhältnis der Spannung (VSWR): < 3:1 über den gesamten Frequenzbereich; < 2:1 Durchschnitt
Breite: 241 mm (9,49")
Höhe: 153 mm (6,03 ")
Tiefe: 214 mm (8,44")
Gewicht: 1,4 kg
Gewindegröße Stativadapter: ¼"
Indizierter hinterer Befestigungsflansch

Versandgewicht:	2,50 kg
