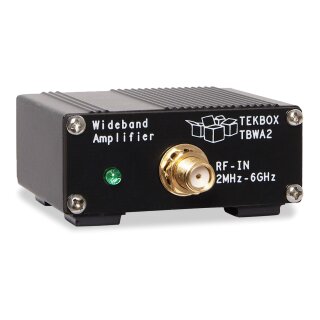

TekBox TBWA2/40dB Vorverstärker 40dB
Beschreibung
Die Breitbandverstärker TBSWA2/20dB und TBSWA2/40db werden zwischen EMV-Sonde und Spektrumanalysator geschaltet, um den Dynamikbereich der Messungen zu erhöhen.
Technische Daten:
Eingang: 50 Ohm, SMA
Ausgang: 50 Ohm, SMA
Nennversorgung Spannung: 4,5 - 5 V, typ. 210mA, Mini-USB-B-Anschluss
Maximale Versorgungsspannung: 5,5 V
Maximale Eingangsleistung: -10dBm
1dB Ausgangskompressionspunkt bei 2GHz: +20dBm
Verpolung S12, 0,1 …6GHz: 40dB
Rauschzahl bei 2 GHz: 5 dB
Gain:
|
1 MHz |
10 MHz |
100 MHz |
500 MHz |
1 GHz |
3 GHz |
4,5 GHz |
6 GHz |
|
30dB |
40,2 dB |
40,2 dB |
40dB |
39,5 dB |
36,4 dB |
34,6 dB |
34,7 dB |
| Versandgewicht: | 0,23 Kg |
