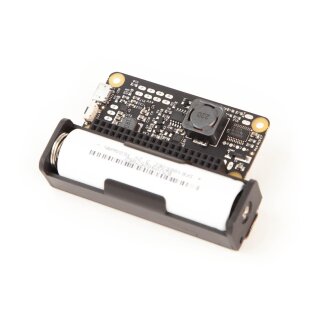

CrowdSupply LiFePO4wered-Pi+ 18650 Batterie, mit stapelbarem Header

Das LiFePO4wered/Pi+™ ist ein leistungsstarkes Batteriestromsystem für den Raspberry Pi. Es kann einen Raspberry Pi bis zu neun Stunden lang über seinen Akku mit Strom versorgen (abhängig von der installierten Akkugröße, dem Raspberry Pi-Modell, den angeschlossenen Peripheriegeräten und der Systemlast) und kann dauerhaft angeschlossen bleiben.

Sehr wenige Menschen interessieren sich für Macht. Es ist nicht glamourös, es ist unbequem, dass Sie es brauchen, und es ist ein nachträglicher Einfall in vielen Projekten. Ohne geht aber nichts. Ist Ihnen aufgefallen, wie viele Projektbilder das Netzteil verstecken? Bei den meisten Projektbildern läuft irgendwo ein Kabel ab; Selbst vermeintlich autonome Roboter haben oft eine Nabelschnur, die irgendwo außerhalb des Bildes verläuft. Die Leute begeistern sich für den Prozessor, das Radio, die Servos usw., aber nie für die Leistung, die ihre Kreation benötigt. Mit LiFePO4wered/Pi+ ist das völlig in Ordnung - Sie können sich auf den Rest Ihres großartigen Projekts konzentrieren, in dem Wissen, dass Sie eine zuverlässige, saubere, batteriegestützte Stromversorgung haben, die alles am Laufen hält.

Funktionen & Spezifikationen

• Batteriegröße:
  • Größe 18650: 1500 mAh 3,2 V LiFePO4-Zelle
• Hoher Dauerlaststrom, ob mit Batterie oder externer Stromversorgung
  • Größe 18650: maximal 2 A Dauerlaststrom
• Intelligenter Laderegler:
  • Überladeschutz: ermöglicht, dass das Gerät angeschlossen bleibt kontinuierlich und bietet USV-Funktionalität.
  • Autom. Anpassung des Ladestroms: Ladestrom bis zu 1,5 A bei Verwendung mit Hochleistungsladegeräten, reduziert sich aber automatisch Strom nach Bedarf, um Schwachstromquellen nicht zu überlasten.
  • Anpassbare MPP-Spannung (Maximum Power Point): Erzielen Sie maximale Effizienz, wenn Sie mit Strom versorgt werden direkt von Sonnenkollektoren geeigneter Größe.
• Smart Power Manager:
  • I2C-Kommunikation: bidirektionale Kommunikation mit dem Raspberry Pi ermöglicht eine einfache Konfiguration, Überwachung und sauberes Herunterfahren.
  • Power Manager und Daemon: arbeiten zusammen, um für Sauberkeit zu sorgen Abschaltungen und bieten Überentladungsschutz, was zu lange Lebensdauer und hohe Zuverlässigkeit.
  • Kontinuierliche Überwachung: Eingangsspannung, Batteriespannung, Ausgangsspannung und Laststrom werden kontinuierlich gemessen und geprüft gegen benutzerprogrammierbare Schwellenwerte für Booten, Herunterfahren, und hartes Herunterfahren.
  • Ein-/Aus-Taste: bietet bequeme Boot-/Shutdown-Trigger auch in Headless-Setups, mit Press-and-Hold-Funktion zur Verhinderung versehentliche Aktivierung (externe Schaltfläche kann hinzugefügt werden).
  • Grüne PWR-LED: zeigt den Energiezustand des Raspberry Pi an, gibt dem Benutzer Feedback (externe Power-LED kann hinzugefügt werden).
  • Rote CHRG-LED: zeigt an, dass Strom vom externen Eingang bezogen wird, ob die Batterie geladen oder die Last mit Strom versorgt werden soll (externe Ladung LED kann hinzugefügt werden).
  • Wake-Timer: ermöglicht es dem Raspberry Pi, die meiste Zeit ausgeschaltet zu sein Zeit und wachen nach Bedarf für Anwendungen mit niedrigem Arbeitszyklus auf.
  • Echtzeituhr: verfolgt die Zeit, wenn der Raspberry Pi ist ausgeschaltet und stellt die Systemzeit beim Booten wieder her, mit der Möglichkeit dazu zu einem absoluten Zeitpunkt aufwachen.
  • Automatischer Start: kann die Betriebszeit maximieren, indem der Raspberry Pi laufen, wenn genügend Batterieleistung vorhanden ist oder wenn extern Eingangsleistung vorhanden ist.
  • Automatisches Herunterfahren: kann den Raspberry Pi automatisch herunterfahren wenn die Eingangsleistung entfernt wird, entweder sofort oder nach a programmierbare Zeitspanne.
  • Application Watchdog: kann einen Benutzer durch Blinken des PWR warnen LED oder Auslösen eines Herunterfahrens/Neustarts, wenn die Benutzeranwendung fehlschlägt um den Timer innerhalb einer konfigurierbaren Zeitspanne zu warten.
• Hostseitige Open-Source-Tools (siehe GitHub-Repository):
  • LiFePO4wered-Daemon: kümmert sich um das Herunterfahren und RTC Verwaltung.
  • Befehlszeilentool: ermöglicht einfache Konfiguration und Zugriff auf alle Funktionen.
  • Gemeinsam genutzte Bibliothek, Sprachbindungen: C/C++, Python und Node.js-Bindings ermöglichen die Integration in Benutzerprogramme.
• Kompakte Abmessungen
  • Größe 18650: 52 mm x 75 mm

Stapelbarer Header

Der LiFePO4wered/Pi+ wird mit einem Header und einem Montagesatz (siehe unten) an der Hostplatine befestigt. Standardmäßig ist der Header nicht stapelbar, was bedeutet, dass Sie keine anderen Boards hinzufügen können, sobald das LiFePO4wered/Pi+ angeschlossen ist. Es gibt jedoch eine Option für einen stapelbaren Header, mit dem andere Boards angeschlossen und mit Strom versorgt werden können.

Montagesatz

Jedes während dieser Kampagne verkaufte LiFePO4wered/Pi+ wird mit einem Montagesatz geliefert, um das LiFePO4wered/Pi+ mechanisch am Raspberry Pi zu befestigen. Der Montagesatz besteht aus zwei Schrauben, zwei Muttern und zwei Distanzstücken.
